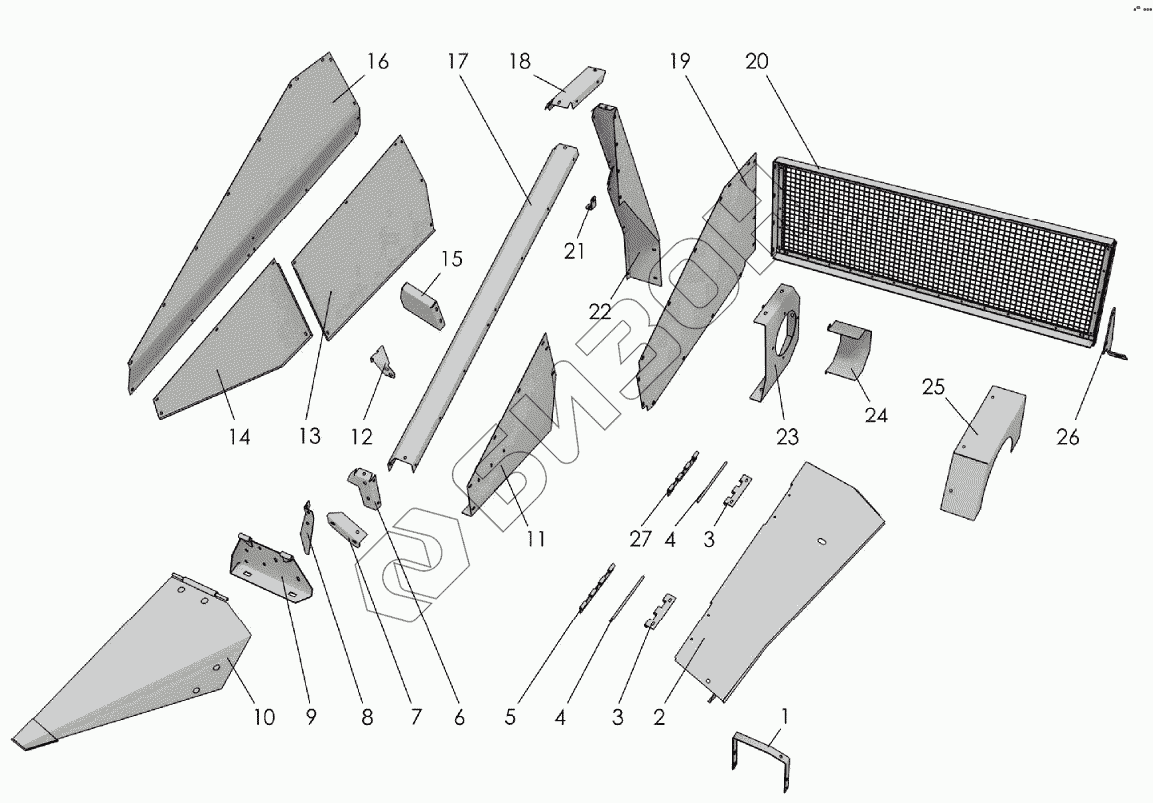

Графический каталог запасных частей к технике: Клевер ПСП-810. Установка щитов (правая сторона)
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПСП-810.01.01.430А | Кронштейн |
Загрузка ...
|
|
| 2 | ПСП-810.01.11.060А-01 | Крышка |
Загрузка ...
|
|
| 3 | ПСП-10М.01.03.452А | Петля |
Загрузка ...
|
|
| 4 | ПСП-10М.01.00.609-01 | Ось |
Загрузка ...
|
|
| 5 | ПСП-10М.01.03.457 | Петля |
Загрузка ...
|
|
| 6 | ПСП-810.01.11.070-01 | Кронштейн |
Загрузка ...
|
|
| 7 | ПСП-810.01.11.020Б-01 | Уголок |
Загрузка ...
|
|
| 8 | ПСП-10МГ.01.11.070-01 | Кронштейн |
Загрузка ...
|
|
| 9 | ПСП-810.01.11.030-01 | Боковина |
Загрузка ...
|
|
| 10 | ПСП-10МГ.01.00.030А-01 | Делитель |
Загрузка ...
|
|
| 11 | ПСП-810.01.11.404-01 | Щит |
Загрузка ...
|
|
| 12 | ПСП-810.01.11.180 | Кронштейн |
Загрузка ...
|
|
| 13 | ПСП-810.01.11.170 | Капот |
Загрузка ...
|
|
| 14 | ПСП-810.01.11.415-01 | Щиток |
Загрузка ...
|
|
| 15 | ПСП-810.01.11.080-01 | Кронштейн |
Загрузка ...
|
|
| 16 | ПСП-810.01.11.150-01 | Щит боковой |
Загрузка ...
|
|
| 17 | ПСП-810.01.11.090-01 | Щиток верхний |
Загрузка ...
|
|
| 18 | ПСП-810.01.11.040-01 | Щиток верхний |
Загрузка ...
|
|
| 19 | ПСП-810.01.11.413 | Щиток |
Загрузка ...
|
|
| 20 | ПСП-810.01.11.100 | Щит ветровой |
Загрузка ...
|
|
| 21 | ПСП-810.01.11.431 | Уголок |
Загрузка ...
|
|
| 22 | ПСП-810.01.11.120А-01 | Щит задний |
Загрузка ...
|
|
| 23 | ПСП-810.01.11.050 | Щиток |
Загрузка ...
|
|
| 24 | ПСП-810.01.11.425 | Щиток |
Загрузка ...
|
|
| 25 | ПСП-810.01.11.419А-01 | Щиток |
Загрузка ...
|
|
| 26 | ПСП-810.01.11.437А-01 | Кронштейн |
Загрузка ...
|
|
| 27 | ПСП-810.01.11.427А | Петля |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
