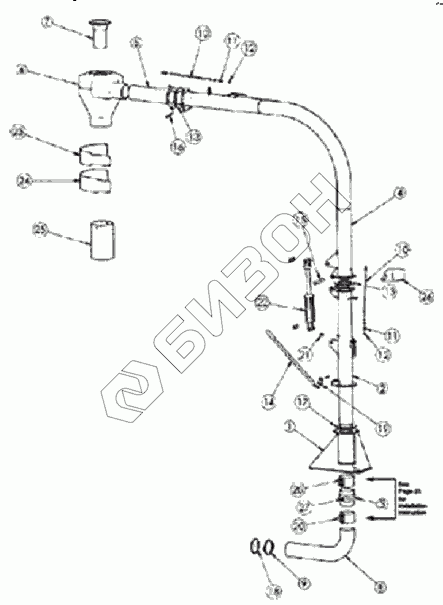

Графический каталог запасных частей к технике: Клевер ПЗВ-70. Разгрузочная труба и циклон
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GV29682 | Сборка опоры разгрузочной трубы |
Загрузка ...
|
|
| 2 | GV29690 | Нижняя труба |
Загрузка ...
|
|
| 3 | GV43688 | Разгрузочное шарнирное соединение |
Загрузка ...
|
|
| 4 | GV29620 | Верхняя труба |
Загрузка ...
|
|
| 5 | GV29630 | Удлинительная часть разгрузочной трубы |
Загрузка ...
|
|
| 6 | GV31046 | Полипропиленовый циклон |
Загрузка ...
|
|
| 7 | GV31039 | Конический стакан циклона |
Загрузка ...
|
|
| 8 | GV45611 | Коленчатый патрубок выхода шлюзовой камеры |
Загрузка ...
|
|
| 9 | GV45603 | Фланец |
Загрузка ...
|
|
| 10 | GV29507 | Резьбовая шпилька |
Загрузка ...
|
|
| 11 | GV56051 | 1/2dm соединительная гайка |
Загрузка ...
|
|
| 12 | GV56003 | Контргайка, 1/2dm |
Загрузка ...
|
|
| 13 | GV64033 | Прокладка |
Загрузка ...
|
|
| 14 | GV27032 | Рукоятка 32dm |
Загрузка ...
|
|
| 15 | GV29508 | Шарнирный палец |
Загрузка ...
|
|
| 16 | GV29535 | Удлиняющий шарнирный палец |
Загрузка ...
|
|
| 17 | GV29643 | Прокладка подшипника |
Загрузка ...
|
|
| 18 | GV20015 | Уплотнительное кольцо |
Загрузка ...
|
|
| 19 | GV29540 | Фиксатор разгрузочной трубы |
Загрузка ...
|
|
| 20 | GV26042 | 2-х болтовой зажим |
Загрузка ...
|
|
| 21 | GV60032 | Хомут |
Загрузка ...
|
|
| 22 | GV22502 | Гидравлический цилиндр |
Загрузка ...
|
|
| 23 | GV31007 | Стальная обшивка циклона |
Загрузка ...
|
|
| 24 | GV31010 | Полипропиленовая обшивка циклона |
Загрузка ...
|
|
| 25 | GV60033 | Удлиняющая труба циклона |
Загрузка ...
|
|
| 26 | GV60030 | Кожух разгрузочной трубы |
Загрузка ...
|
|
| 27 | GV20019 | Пресс-масленка - 1/4x28 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
