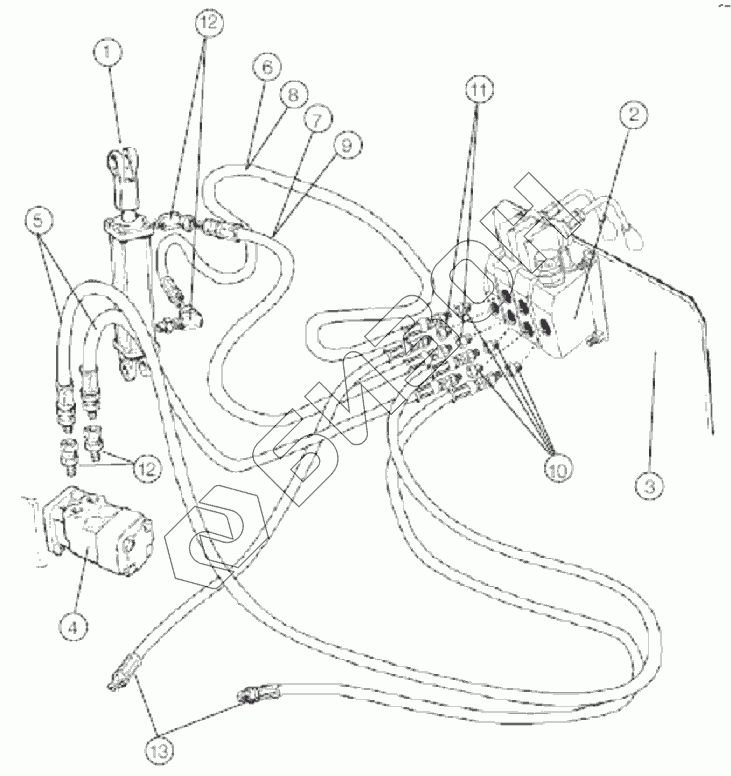

Графический каталог запасных частей к технике: Клевер ПЗВ-70. Стандартная гидравлическая система

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 GV22502 Гидравлический цилиндр
Загрузка ...
2 GV22700 Блок для клапанов
Загрузка ...
3 GV22510 Монтажная пластина для гидроклапана
Загрузка ...
4 GV22228 Гидромотор
Загрузка ...
5 GV22702 Шланг - Двигатель к клапану
Загрузка ...
6 GV22707 Шланг - разгрузочная труба
Загрузка ...
7 GV22708 Шланг - разгрузочная труба
Загрузка ...
8 GV22709 Шланг - разгрузочная труба
Загрузка ...
9 GV22710 Шланг - разгрузочная труба
Загрузка ...
10 GV22714 Штуцер 10MB-8MJ
Загрузка ...
11 GV22715 Штуцер - 10MB-8MJ
Загрузка ...
12 GV22716 Штуцер - 10MB-6MJ
Загрузка ...
13 GV22703 Штуцер - 10MJ-6MP90
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
