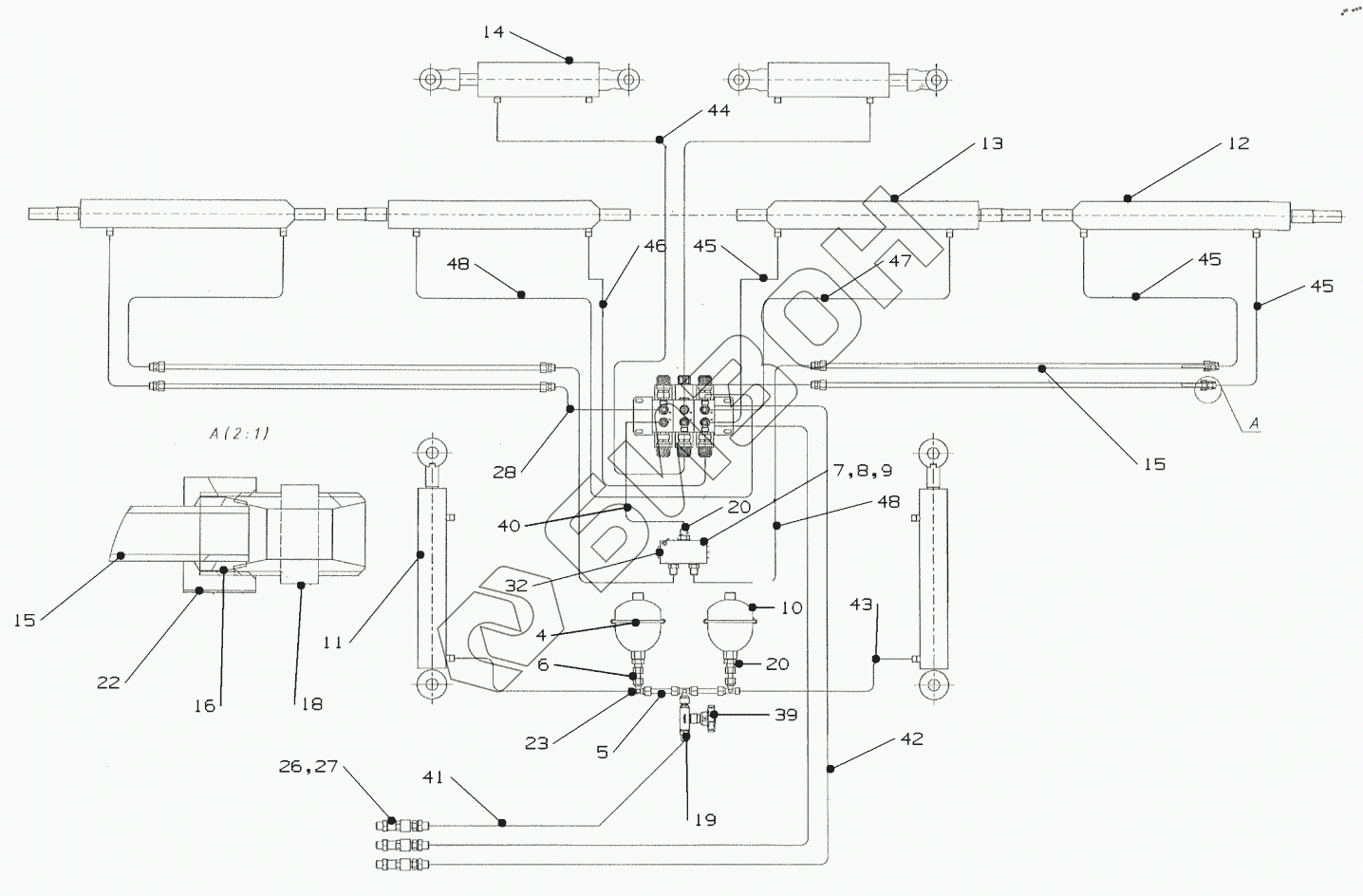

Графический каталог запасных частей к технике: Клевер RSM TS-3200. Схема гидравлическая управления штангой
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
18
19
20
20
22
23
26
27
28
32
39
40
41
42
43
44
45
45
45
46
47
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ОП-3200-24.01.12.401 | Кронштейн |
Загрузка ...
|
|
| 2 | ОП-3200-24.01.12.603 | Шпилька |
Загрузка ...
|
|
| 3 | ОП-3200-24.01.12.604 | Хомут |
Загрузка ...
|
|
| 4 | ОП-3200-24.01.12.604А | Хомут |
Загрузка ...
|
|
| 5 | ОП-3200-24.01.12.605 | Труба прецизионная CD12х1.5 L=80 |
Загрузка ...
|
|
| 6 | ОП-3200-24.01.12.606 | Труба прецизионная CD12х1.5 L=40 |
Загрузка ...
|
|
| 7 | Болт М6х60 8.8 Zinc DIN 931 | Болт М6х60 8.8 Zinc DIN 931 |
Загрузка ...
|
|
| 8 | Гайка М6 Zinc DIN 985 | Гайка М6 Zinc DIN 985 |
Загрузка ...
|
|
| 9 | Шайба 6 Zinc DIN 125 | Шайба 6 Zinc DIN 125 |
Загрузка ...
|
|
| 10 | Пневмогидроаккумулятор | Пневмогидроаккумулятор 0.75 NBR 210 |
Загрузка ...
|
|
| 11 | МС63/40х320-4.11.3(605) | Гидроцилиндр |
Загрузка ...
|
|
| 12 | МС63/30х400-4.11.3(685)(01) | Гидроцилиндр |
Загрузка ...
|
|
| 13 | МС63/40х400-4.11.3(685)(01) | Гидроцилиндр |
Загрузка ...
|
|
| 14 | МС75/30х200-4.44.3(315) | Гидроцилиндр |
Загрузка ...
|
|
| 15 | ОП-3200-24.01.12.607 | Труба прецизионная CD12х1.50 L=3500 мм (для 24м) |
Загрузка ...
|
|
| 15 | ОП-3200-24.01.12.607 | Труба прецизионная CD12х1.50 L=4400 мм (для 27м) |
Загрузка ...
|
|
| 16 | FI-DS-12L/S-W3 | Кольцо врезное |
Загрузка ...
|
|
| 17 | FI-EGED-12LR-WD-B-W3-DKO | Фитинг прямой с гайкой в сборе (М18х1,5-12L)-G3/8" нар. |
Загрузка ...
|
|
| 18 | FI-G-12L-W3 | Фитинг соединитель М18х1,5 |
Загрузка ...
|
|
| 19 | FI-GE-12LR-WD-B-W3 | Фитинг прямой G3/8"-12L (М18х1,5) |
Загрузка ...
|
|
| 20 | FI-GE-12LR1/2-WD-B-W3 | Фитинг прямой G1/2"-12L (М18х1,5) |
Загрузка ...
|
|
| 22 | FI-M-12L-W3 | Гайка обжимная М18х1,5 |
Загрузка ...
|
|
| 23 | FI-T-12L-W3 | Фитинг тройник 12L (М18х1,5) |
Загрузка ...
|
|
| 24 | FI-VS-R1/2-WD-B-W3 | Заглушка 1/2" |
Загрузка ...
|
|
| 25 | FI-VS-R3/8-WD-B-W3 | Заглушка 3/8" |
Загрузка ...
|
|
| 26 | SVKMU BG3 G1/2" IG | Быстроразъемное соединение-муфта G1/2" вн. |
Загрузка ...
|
|
| 27 | SVKST BG3 G1/2" IG | Быстроразъемное соединение-штуцер G1/2" вн. |
Загрузка ...
|
|
| 28 | РВД.6.A2L10.A3L10.1500.1SN | РВД.6.A2L10.A3L10.1500.1SN |
Загрузка ...
|
|
| 29 | Винт под шестигранник DIN912-М5х110-ST12.9 | Винт под шестигранник DIN912-М5х110-ST12.9 |
Загрузка ...
|
|
| 30 | Винт под шестигранник DIN912-М5х70-ZN8.8 | Винт под шестигранник DIN912-М5х70-ZN8.8 |
Загрузка ...
|
|
| 31 | C22S3-D12K1/11 | Катушка для распределителей DS3 12В |
Загрузка ...
|
|
| 32 | 004.009.С00_VDF/12-C | Делитель потока дроссельный G1/2-G3/8 |
Загрузка ...
|
|
| 33 | DS3-S1/11N-D00 | Гидрораспределитель |
Загрузка ...
|
|
| 34 | MERS-D/M/50 | Дроссель – ISO 4401-03 (СЕТОР-03) |
Загрузка ...
|
|
| 35 | MERS-SA/M/50 | Дроссель – ISO 4401-03 (СЕТОР-03) |
Загрузка ...
|
|
| 36 | MVPP-SA/50 | Гидрозамок – ISO 4401-03 (СЕТОР-03) |
Загрузка ...
|
|
| 37 | P2D-F/21 | Плита концевая – ISO 4401-03 (СЕТОР-03) |
Загрузка ...
|
|
| 38 | P2D/21 | Плита соединительная – ISO 4401-03 (СЕТОР-03) |
Загрузка ...
|
|
| 39 | RS3/30 | Дроссель 3/8" |
Загрузка ...
|
|
| 40 | РВД.6.A3L10.A3L10.600.1SN.180 | РВД.6.A3L10.A3L10.600.1SN.180 |
Загрузка ...
|
|
| 41 | РВД.8.А3L10.DK(г)20х1.5.9000.1SN | РВД.8.А3L10.DK(г)20х1.5.9000.1SN |
Загрузка ...
|
|
| 42 | РВД.8.A2L10.DK(г)20х1.5.10000.1SN | РВД.8.A2L10.DK(г)20х1.5.10000.1SN |
Загрузка ...
|
|
| 43 | РВД.6.A2L10.DK(г)16х1.5(90).800.1SN | РВД.6.A2L10.DK(г)16х1.5(90).800.1SN |
Загрузка ...
|
|
| 44 | РВД.6.A2L10.DK(г)16х1.5(90).1700.1SN | РВД.6.A2L10.DK(г)16х1.5(90).1700.1SN |
Загрузка ...
|
|
| 45 | РВД.6.A2L10.DK(г)16х1.5(90).600.1SN | РВД.6.A2L10.DK(г)16х1.5(90).600.1SN |
Загрузка ...
|
|
| 46 | РВД.6.A3L10.DK(г)16х1.5(90).600.1SN | РВД.6.A3L10.DK(г)16х1.5(90).600.1SN |
Загрузка ...
|
|
| 47 | РВД.6.A2L10.DK(г)16х1.5(90).900.1SN | РВД.6.A2L10.DK(г)16х1.5(90).900.1SN |
Загрузка ...
|
|
| 48 | РВД.6.A3L10.DK(г)16х1.5(90).900.1SN | РВД.6.A3L10.DK(г)16х1.5(90).900.1SN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
