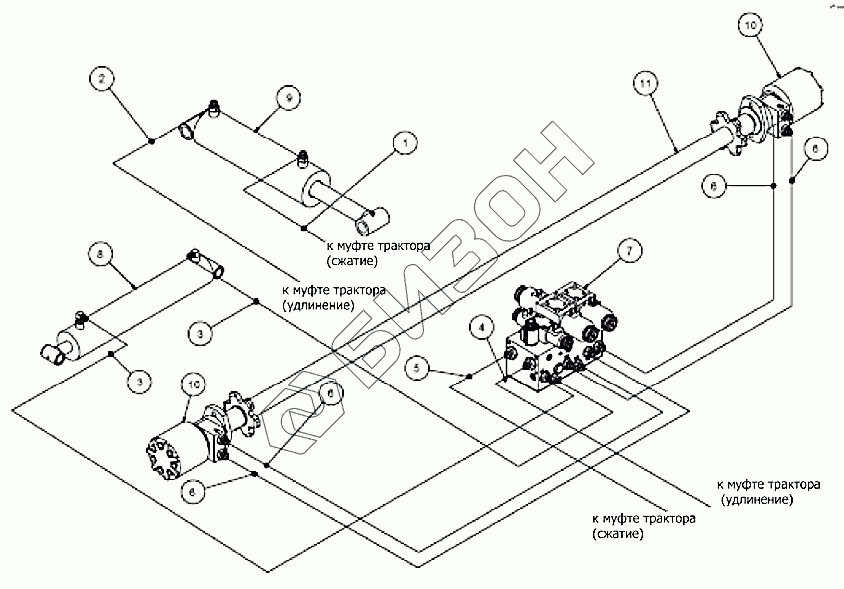

Графический каталог запасных частей к технике: Клевер ТПР-10. Чертеж сборки гидравлики тележки – 815602

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
6
6
6
7
8
9
10
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 815612 Сборка шланга гидравлического цилиндра опрокидывания кузова - втягивания
Загрузка ...
2 815614 Сборка шланга гидравлического цилиндра опрокидывания кузова - растягивание
Загрузка ...
3 815616 Шланг
Загрузка ...
4 815822 Гидравлический узел 1/2 x 142 нагнетательный трубопровод
Загрузка ...
5 815823 Гидравлический узел 1/2 x 142 обратный трубопровод
Загрузка ...
6 815605 Шланг
Загрузка ...
7 815846 Блок клапанов 2400 тележки
Загрузка ...
8 815839 Цилиндр 3.0 x 16.0 Inl с фитингами
Загрузка ...
9 815803 Цилиндр 4.0 x 12.0
Загрузка ...
10 815679 Двигатель 22.2 куб. дюймов в сборе
Загрузка ...
11 815677 Сварная звездочка двигателя
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
