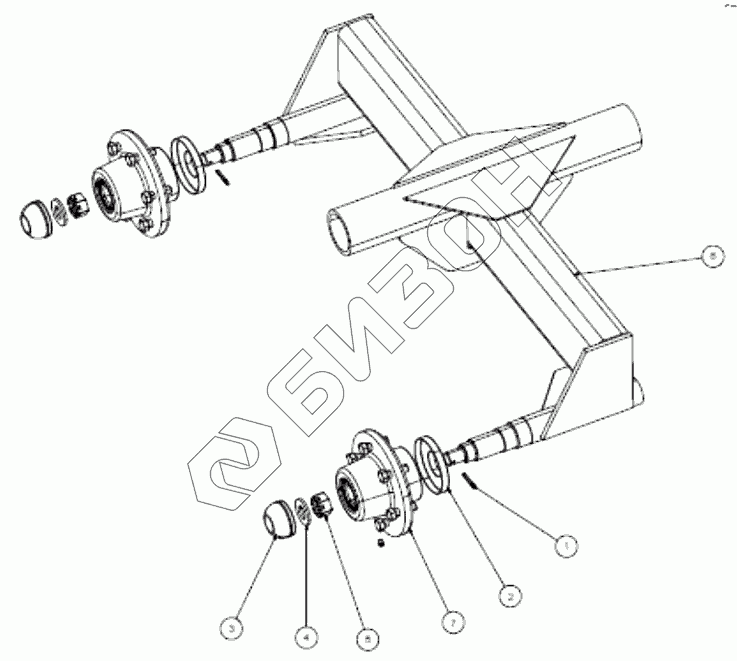

Графический каталог запасных частей к технике: Клевер ТПР-10. Чертеж сборки оси тандема – 815686

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 81206 3/16 X 1-1/2 - ШПЛИНТ ЧЕРНЫЙ
Загрузка ...
2 813649 ЩИТОК ОТ ПЫЛИ
Загрузка ...
3 813650 ЩИТОК ОТ ПЫЛИ
Загрузка ...
4 813651 ПРОКЛАДКА FLAT 1-1/32 X 2 X .188 BLK
Загрузка ...
5 813673 ГАЙКА CASTLE 1.00 NF
Загрузка ...
6 815687 Сварная ось тандема
Загрузка ...
7 С2339-00 ВТУЛКА В СБОРЕ
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
