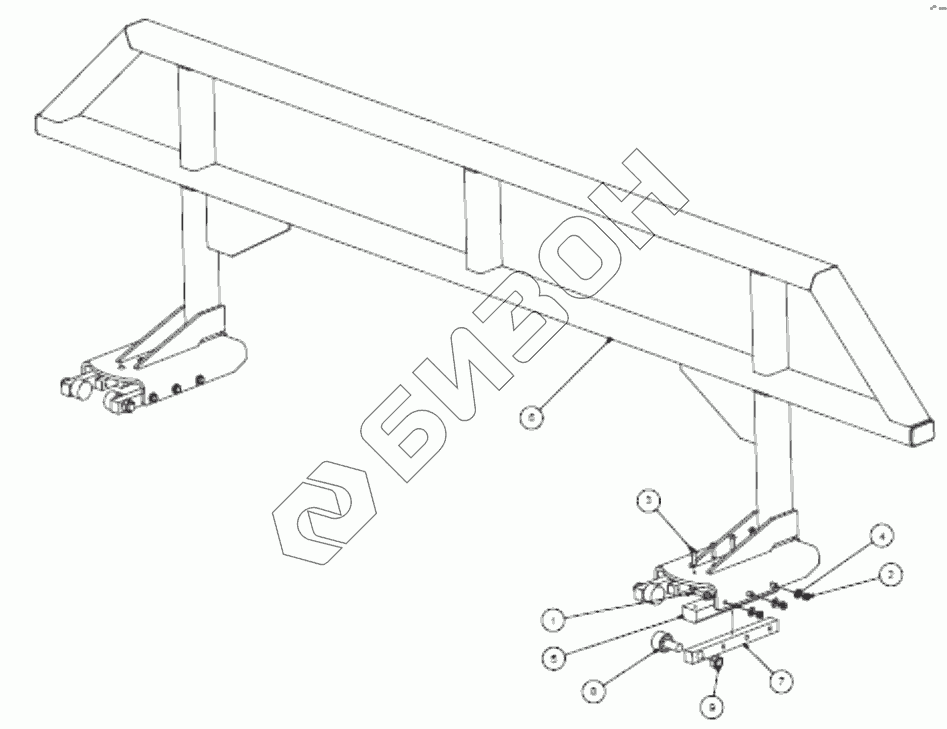

- Чертеж сборки толкателя – 815770
Графический каталог запасных частей к технике: Клевер ТПР-10. Чертеж сборки толкателя – 815770
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 811795 | 3/8 X 2 Болт |
Загрузка ...
|
|
| 2 | 812363 | Гайка |
Загрузка ...
|
|
| 3 | 813644 | ШУРУП MACH 0.313NC X 1.25 RDHD |
Загрузка ...
|
|
| 4 | 81570 | 3/8 Шайба |
Загрузка ...
|
|
| 5 | 815715 | Центральный ползун |
Загрузка ...
|
|
| 6 | 815771 | Толкатель сварной |
Загрузка ...
|
|
| 7 | 815778 | Ползун |
Загрузка ...
|
|
| 8 | 815779 | ролик 1-3/4dm диаметр |
Загрузка ...
|
|
| 9 | 815827 | Шестигранная гайка 3/4-16 Nf Grb |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
Название:
Номер:
Примечание:
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
