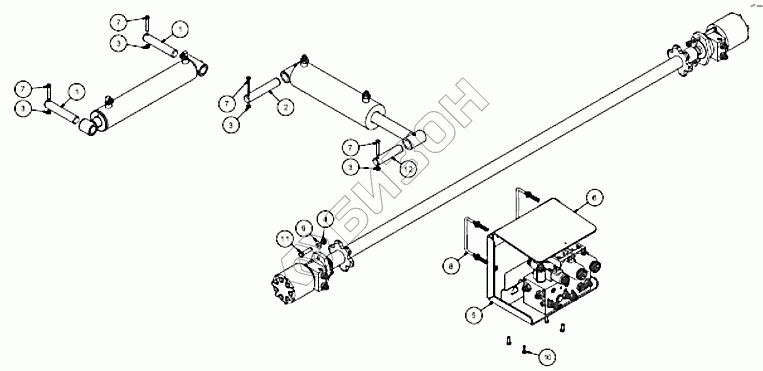

Графический каталог запасных частей к технике: Клевер ТПР-10. Чертеж установки крепежей на гидравлику тележки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
3
3
3
4
5
6
7
7
7
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 112954 Штифт 1.25 диаметр x 6.75 длина
Загрузка ...
2 113698 Штифт 1.25 диаметр x 7.13 длина
Загрузка ...
3 812363 Гайка
Загрузка ...
4 813663 ШЕСТИГР. ГАЙКА 0.500 NC GRC PL
Загрузка ...
5 815737 Крепежная скоба клапана сварная
Загрузка ...
6 815739 Крышка гидропоровода
Загрузка ...
7 81581 ШЕСТИГРАННИК 0.375NC X 2.50 GR5PL
Загрузка ...
8 815857 U-образный болт 3/8dm диаметр, For 6dm W, 4.625dm L
Загрузка ...
9 84048 1/2 S.A.E. Шайба
Загрузка ...
10 86170 3/8x1 Болт
Загрузка ...
11 967275 ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL
Загрузка ...
12 Е2445-00 ОСЬ ПОДЪЕМНОГО ЦИЛИНДРА 1.25 ДИАМ. C1045CR
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
