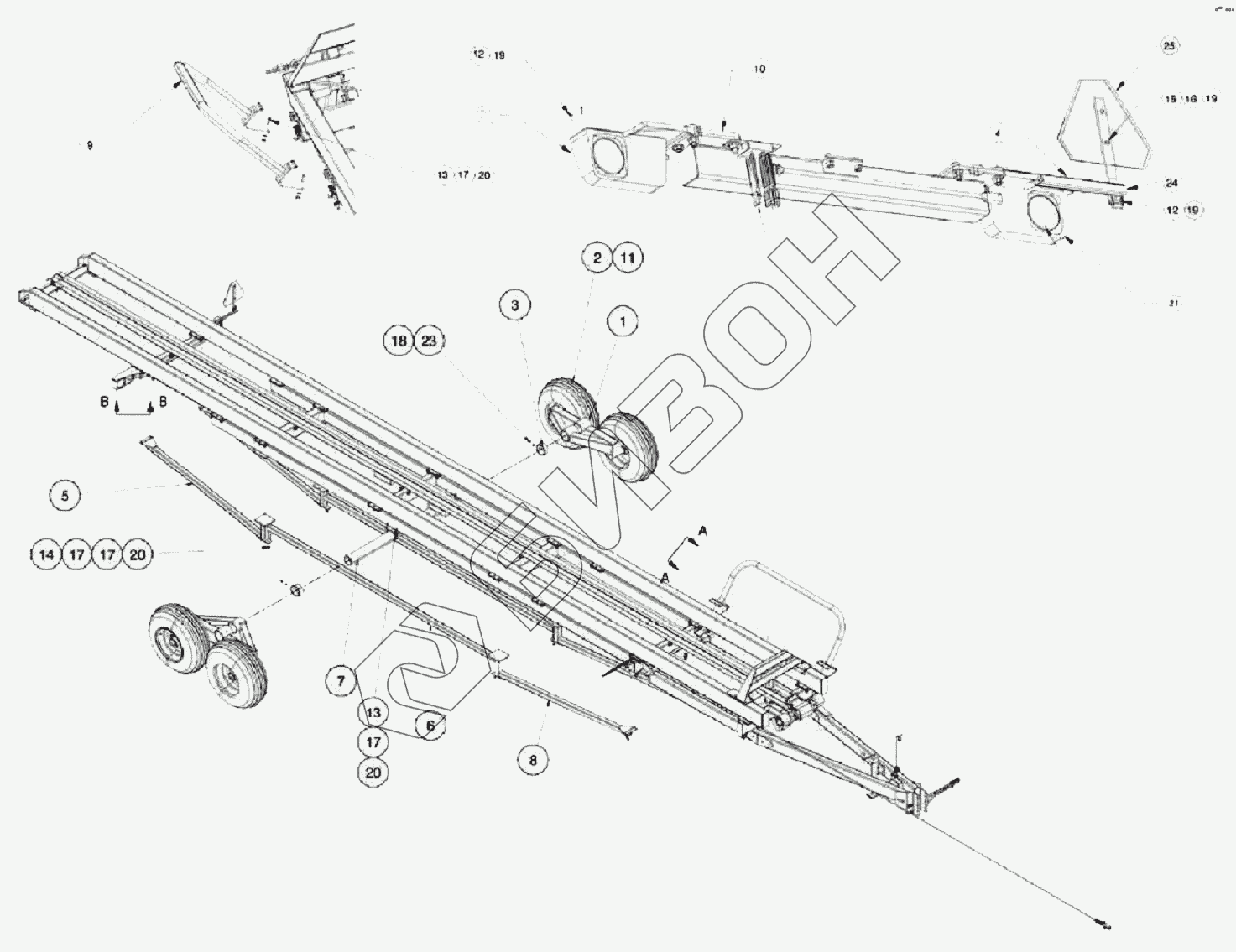

Графический каталог запасных частей к технике: Клевер ТПР-8. Чертеж сборки узла тележки
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
17
17
17
18
19
19
19
20
20
20
21
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | В2400-14 | Ось в сборе |
Загрузка ...
|
|
| 2 | В2700-03 | ШИНА В СБОРЕ |
Загрузка ...
|
|
| 3 | С2407-00 | Ось тандема |
Загрузка ...
|
|
| 4 | С2907-00 | Держатель знака тихоходное транспортное средство и патрон заднего фонаря |
Загрузка ...
|
|
| 5 | С7035-00 | СВАРНАЯ ДЕТАЛЬ ЗАДНЕЙ БАЛКИ |
Загрузка ...
|
|
| 6 | С7036-00 | СВАРНАЯ ДЕТАЛЬ ЦЕНТРАЛЬНОЙ БАЛКИ |
Загрузка ...
|
|
| 7 | 815319 | Сварная балка оси |
Загрузка ...
|
|
| 8 | С8006-00 | Передняя сварная распорка |
Загрузка ...
|
|
| 9 | С8009-00 | Сварной фиксатор рулона |
Загрузка ...
|
|
| 10 | INE7045-00 | ПЛАТА ОСВЕТИТЕЛЬНОГО КРЕПЛЕНИЯ |
Загрузка ...
|
|
| 11 | 813653 | 9/16 БОЛТ СТУПИЦЫ |
Загрузка ...
|
|
| 12 | 81527 | 1/4x1 Болт |
Загрузка ...
|
|
| 13 | 967274 | ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL |
Загрузка ...
|
|
| 14 | 81629 | ШЕСТИГРАННИК 0.500NC X 3.50 GR 5 PL |
Загрузка ...
|
|
| 15 | 81525 | 1/4x3/4 Болт |
Загрузка ...
|
|
| 16 | 812624 | Шайба |
Загрузка ...
|
|
| 17 | 84048 | 1/2 S.A.E. Шайба |
Загрузка ...
|
|
| 18 | 948077 | Шестигранная гайка |
Загрузка ...
|
|
| 19 | 81922 | ШЕСТИГР. ГАЙКА 0.25 NC GRB PL |
Загрузка ...
|
|
| 20 | 813663 | ШЕСТИГР. ГАЙКА 0.500 NC GRC PL |
Загрузка ...
|
|
| 21 | 814196 | ДВОЙНАЯ ЛАМПА .w/BRAKE RH/H LH/V |
Загрузка ...
|
|
| 22 | 814195 | ДВОЙНАЯ ЛАМПА w/BRAKE LH/H RHJV |
Загрузка ...
|
|
| 23 | 813547 | Установочный винт |
Загрузка ...
|
|
| 24 | 967075 | Монтажная опора со знаком «тихоходное транспортное средство» |
Загрузка ...
|
|
| 25 | 967066 | Знак «тихоходное транспортное средство» |
Загрузка ...
|
