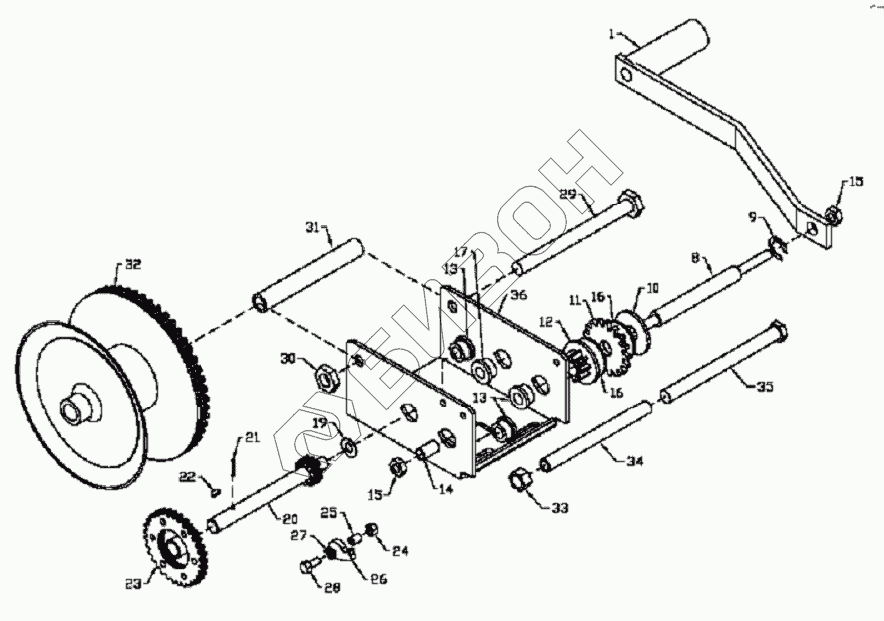

Графический каталог запасных частей к технике: Клевер ТШ-70-8Э. Лебедка (для всех модификаций)
1
8
9
10
11
12
13
13
13
14
15
15
16
16
17
17
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 5621S01 | 5621S01 | Держатель троса |
Загрузка ...
|
|
| 6730S00 | 6730S00 | Храповый механизм |
Загрузка ...
|
|
| 906537 | 906537 | Набор втулок |
Загрузка ...
|
|
| 1569S01 | 1569S01 | Промежуточный вал |
Загрузка ...
|
|
| 1565S01 | 1565S01 | Ведущий вал |
Загрузка ...
|
|
| 1 | 2461S01 | Ручка |
Загрузка ...
|
|
| 4 | Болт | Болт |
Загрузка ...
|
|
| 5 | Зажим | Зажим |
Загрузка ...
|
|
| 6 | Шайба | Шайба |
Загрузка ...
|
|
| 7 | Гайка | Гайка |
Загрузка ...
|
|
| 8 | Ось | Ось |
Загрузка ...
|
|
| 9 | Стопорное кольцо | Стопорное кольцо |
Загрузка ...
|
|
| 10 | Тормозной диск | Тормозной диск |
Загрузка ...
|
|
| 11 | Храповое колесо | Храповое колесо |
Загрузка ...
|
|
| 12 | Зубчатое колесо | Зубчатое колесо |
Загрузка ...
|
|
| 13 | Втулка | Втулка |
Загрузка ...
|
|
| 13 | Втулка | Втулка |
Загрузка ...
|
|
| 14 | Прокладка | Прокладка |
Загрузка ...
|
|
| 15 | Гайка | Гайка |
Загрузка ...
|
|
| 16 | 1578S00 | Фрикционный диск |
Загрузка ...
|
|
| 17 | Втулка | Втулка |
Загрузка ...
|
|
| 17 | Втулка | Втулка |
Загрузка ...
|
|
| 19 | Шайба | Шайба |
Загрузка ...
|
|
| 20 | Промежуточная ось | Промежуточная ось |
Загрузка ...
|
|
| 21 | Цилиндрический штифт | Цилиндрический штифт |
Загрузка ...
|
|
| 22 | Полукруглая шпонка | Полукруглая шпонка |
Загрузка ...
|
|
| 23 | Зубчатое колесо | Зубчатое колесо |
Загрузка ...
|
|
| 24 | Гайка | Гайка |
Загрузка ...
|
|
| 25 | Прокладка | Прокладка |
Загрузка ...
|
|
| 26 | Собачка | Собачка храпового механизма |
Загрузка ...
|
|
| 27 | Пружина | Пружина |
Загрузка ...
|
|
| 28 | Болт | Болт |
Загрузка ...
|
|
| 29 | Болт | Болт |
Загрузка ...
|
|
| 30 | Контргайка | Контргайка |
Загрузка ...
|
|
| 31 | Вставка | Промежуточная вставка барабана |
Загрузка ...
|
|
| 32 | Барабан | Барабан в сборе |
Загрузка ...
|
|
| 33 | Контргайка | Контргайка |
Загрузка ...
|
|
| 34 | Промежуточная вставка рамы | Промежуточная вставка рамы |
Загрузка ...
|
|
| 35 | Болт | Болт |
Загрузка ...
|
|
| 36 | Рама | Рама |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
