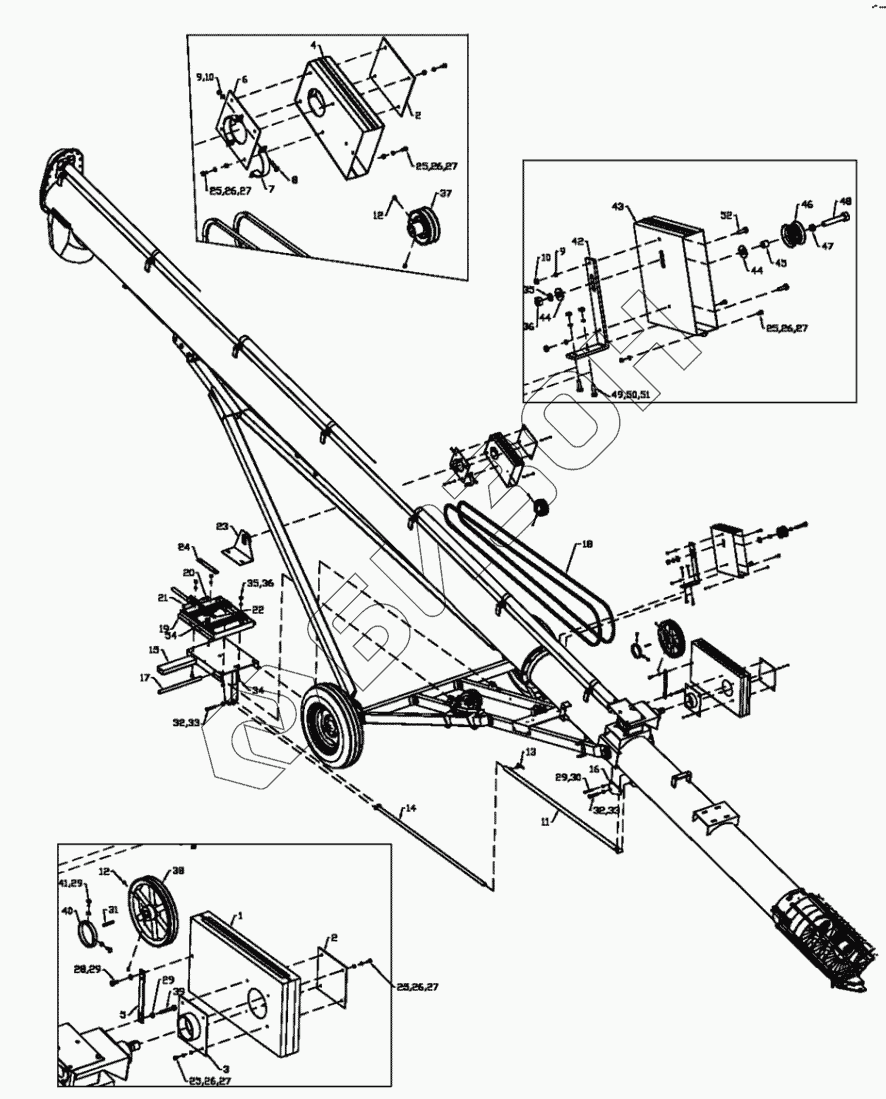

Графический каталог запасных частей к технике: Клевер ТШ-70-8Э. Привод
1
2
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
25
26
26
26
26
26
26
27
27
27
27
27
28
29
29
29
29
30
31
32
32
33
33
34
35
35
36
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 961370 | Щиток |
Загрузка ...
|
|
| 2 | 961358 | Монтажная пластина |
Загрузка ...
|
|
| 3 | 961357 | Монтажная пластина |
Загрузка ...
|
|
| 4 | 961356 | Щиток шкива |
Загрузка ...
|
|
| 5 | 906079 | Поворотный рычаг |
Загрузка ...
|
|
| 6 | 962066 | Хомут |
Загрузка ...
|
|
| 7 | 961896 | Хомут |
Загрузка ...
|
|
| 8 | 81552 | Болт |
Загрузка ...
|
|
| 9 | 81568 | 5/16 Гайка |
Загрузка ...
|
|
| 10 | 81569 | 5/16 Шайба |
Загрузка ...
|
|
| 11 | 908702 | Трубка натяжителя |
Загрузка ...
|
|
| 12 | 81213 | 3/8x1 Винт с квадратной головкой |
Загрузка ...
|
|
| 13 | 961647 | Винт |
Загрузка ...
|
|
| 14 | 961694 | Трубка натяжителя |
Загрузка ...
|
|
| 15 | 905593 | Подвесной кронштейн |
Загрузка ...
|
|
| 16 | 961372 | Кронштейн натяжителя ремня |
Загрузка ...
|
|
| 17 | 905594 | Подвесной вал |
Загрузка ...
|
|
| 18 | 907059 | Ремень B221 |
Загрузка ...
|
|
| 19 | 908010 | Кронштейн крепления двигателя |
Загрузка ...
|
|
| 20 | 981601 | Болт |
Загрузка ...
|
|
| 21 | 86273 | Гайка |
Загрузка ...
|
|
| 22 | 961973 | Регулирующая штанга |
Загрузка ...
|
|
| 23 | 961166 | Кронштейн щитка |
Загрузка ...
|
|
| 24 | 961167 | Прокладка для крепления двигателя |
Загрузка ...
|
|
| 25 | 81523 | Болт |
Загрузка ...
|
|
| 26 | 81545 | 1/4 Шайба |
Загрузка ...
|
|
| 27 | 81544 | 1/4 Гайка |
Загрузка ...
|
|
| 28 | 86170 | 3/8x1 Болт |
Загрузка ...
|
|
| 29 | 812363 | Гайка |
Загрузка ...
|
|
| 30 | 81583 | Болт |
Загрузка ...
|
|
| 31 | 967044 | Замок |
Загрузка ...
|
|
| 32 | 81627 | Болт |
Загрузка ...
|
|
| 33 | 812364 | Гайка |
Загрузка ...
|
|
| 34 | 81620 | 1/2 x 1 1/4 Болт |
Загрузка ...
|
|
| 35 | 81637 | 1/2 Шайба |
Загрузка ...
|
|
| 36 | 81636 | 1/2 Гайка |
Загрузка ...
|
|
| 37 | Шкив | Шкив |
Загрузка ...
|
|
| 38 | 961187 | Шкив |
Загрузка ...
|
|
| 39 | 967488 | Болт |
Загрузка ...
|
|
| 40 | 961383 | Кольцо |
Загрузка ...
|
|
| 41 | 9812377 | Винт |
Загрузка ...
|
|
| 42 | 903588 | Кронштейн натяжителя |
Загрузка ...
|
|
| 43 | 961696 | Кронштейн натяжителя |
Загрузка ...
|
|
| 44 | 81638 | 1/2 Шайба B.S. |
Загрузка ...
|
|
| 45 | 961699 | Прокладка |
Загрузка ...
|
|
| 46 | 961001 | Фланец |
Загрузка ...
|
|
| 47 | 962000 | Прокладка |
Загрузка ...
|
|
| 48 | 967911 | Болт |
Загрузка ...
|
|
| 49 | 86171 | 3/8x1 1/4 Болт |
Загрузка ...
|
|
| 50 | 81593 | 3/8 Шайба |
Загрузка ...
|
|
| 51 | 81592 | 3/8 Гайка |
Загрузка ...
|
|
| 52 | 812026 | 5/16x1 Болт |
Загрузка ...
|
|
| 53 | 907059 | Ремень B221 |
Загрузка ...
|
|
| 54 | 811852 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
