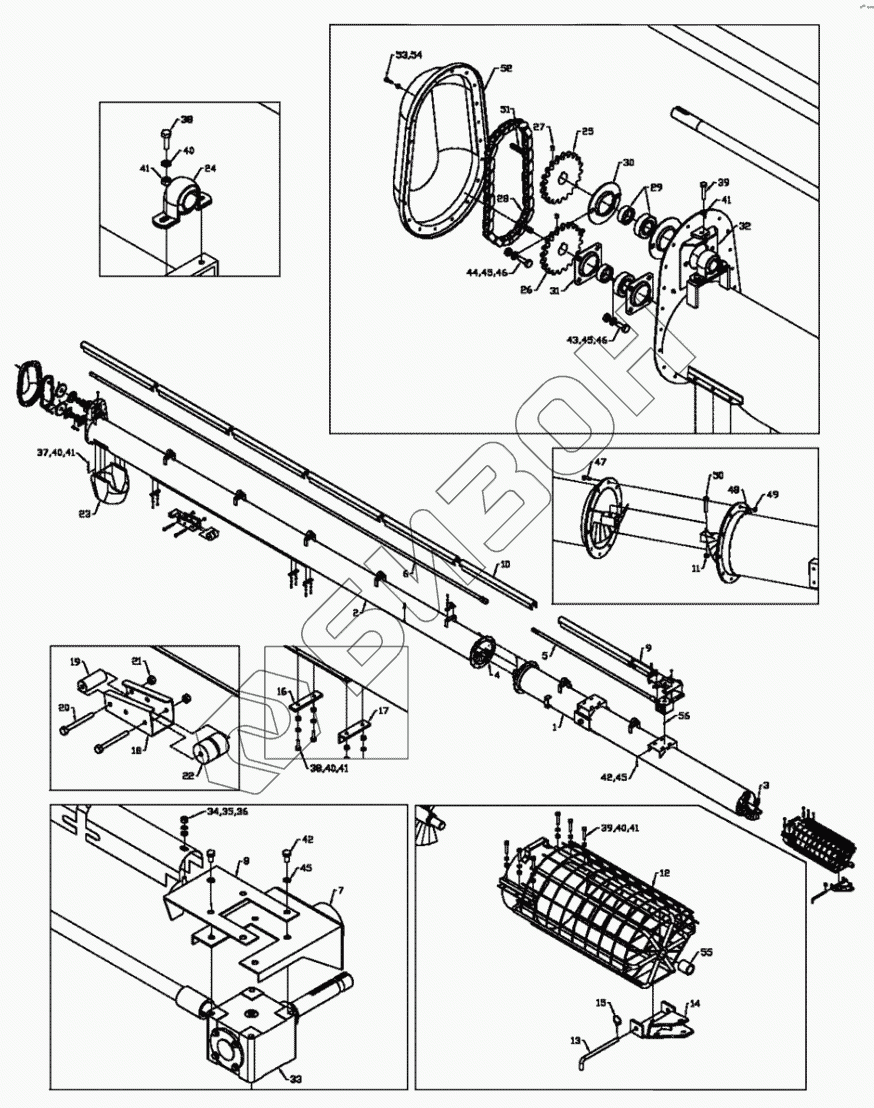

Графический каталог запасных частей к технике: Клевер ТШ-70-8Э. Труба в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
40
40
40
41
41
41
41
41
42
42
43
44
45
45
45
45
46
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 905460 | Дополнительная труба |
Загрузка ...
|
|
| 2 | 905463 | Основная труба |
Загрузка ...
|
|
| 3 | 905482 | Дополнительный шнек |
Загрузка ...
|
|
| 4 | 905485 | Основной шнек |
Загрузка ...
|
|
| 5 | 905472 | Дополнительная линия управления |
Загрузка ...
|
|
| 6 | 905474 | Основная линия управления |
Загрузка ...
|
|
| 7 | 906093 | Монтажная пластина редуктора |
Загрузка ...
|
|
| 8 | 961346 | Крепежное приспособление кожуха |
Загрузка ...
|
|
| 9 | 906078 | Кожух линии управления |
Загрузка ...
|
|
| 10 | 906077 | Кожух линии управления |
Загрузка ...
|
|
| 11 | 812364 | Гайка |
Загрузка ...
|
|
| 12 | 905996 | Предохранительная решетка |
Загрузка ...
|
|
| 13 | 906100 | Штифт |
Загрузка ...
|
|
| 14 | 905527 | Штифт |
Загрузка ...
|
|
| 15 | 966729 | Шплинт |
Загрузка ...
|
|
| 16 | 905489 | Ограничитель хода |
Загрузка ...
|
|
| 17 | 961350 | Зажим кабеля |
Загрузка ...
|
|
| 18 | 961354 | Корпус опорного ролика |
Загрузка ...
|
|
| 19 | 902365 | Ролик |
Загрузка ...
|
|
| 20 | 812087 | Болт |
Загрузка ...
|
|
| 21 | 812482 | 5/8 Lock Nut |
Загрузка ...
|
|
| 22 | 902364 | Ролик |
Загрузка ...
|
|
| 23 | F9716 | Воронка |
Загрузка ...
|
|
| 24 | 906588 | Подшипниковая опора в сборе |
Загрузка ...
|
|
| 24 | 906587 | Подшипник |
Загрузка ...
|
|
| 25 | 906086 | Звездочка |
Загрузка ...
|
|
| 25 | 960719 | Звездочка |
Загрузка ...
|
|
| 26 | 906086 | Звездочка |
Загрузка ...
|
|
| 26 | 906084 | Звездочка |
Загрузка ...
|
|
| 27 | 988999 | 3/8x3/8 Винт |
Загрузка ...
|
|
| 28 | 906473 | Цепь 41 звено |
Загрузка ...
|
|
| 28 | 906557 | Цепь 44 звена |
Загрузка ...
|
|
| 29 | 968627 | Подшипник |
Загрузка ...
|
|
| 30 | 906092 | Фланец |
Загрузка ...
|
|
| 31 | 967260 | Фланец |
Загрузка ...
|
|
| 32 | 906083 | Кронштейн цепенатяжного устройства |
Загрузка ...
|
|
| 33 | 907207 | Редуктор |
Загрузка ...
|
|
| 34 | 81570 | 3/8 Шайба |
Загрузка ...
|
|
| 35 | 81569 | 5/16 Шайба |
Загрузка ...
|
|
| 36 | 81568 | 5/16 Гайка |
Загрузка ...
|
|
| 37 | 86170 | 3/8x1 Болт |
Загрузка ...
|
|
| 38 | 86171 | 3/8x1 1/4 Болт |
Загрузка ...
|
|
| 39 | 811795 | 3/8 X 2 Болт |
Загрузка ...
|
|
| 40 | 81593 | 3/8 Шайба |
Загрузка ...
|
|
| 41 | 81592 | 3/8 Гайка |
Загрузка ...
|
|
| 42 | 81619 | 1/2 X 1 Болт |
Загрузка ...
|
|
| 43 | 812768 | Болт |
Загрузка ...
|
|
| 44 | 812217 | Болт |
Загрузка ...
|
|
| 45 | 81637 | 1/2 Шайба |
Загрузка ...
|
|
| 46 | 81636 | 1/2 Гайка |
Загрузка ...
|
|
| 47 | 81598 | Болт |
Загрузка ...
|
|
| 48 | 81615 | 7/16 Шайба |
Загрузка ...
|
|
| 49 | 81614 | 7/16 Болт |
Загрузка ...
|
|
| 50 | 9812368 | Болт |
Загрузка ...
|
|
| 51 | 968807 | Замок |
Загрузка ...
|
|
| 52 | 906581 | Пластиковая крышка |
Загрузка ...
|
|
| 53 | 967473 | Болт |
Загрузка ...
|
|
| 54 | 967474 | Гайка |
Загрузка ...
|
|
| 55 | 905995 | Втулка |
Загрузка ...
|
|
| 56 | 81638 | 1/2 Шайба B.S. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
