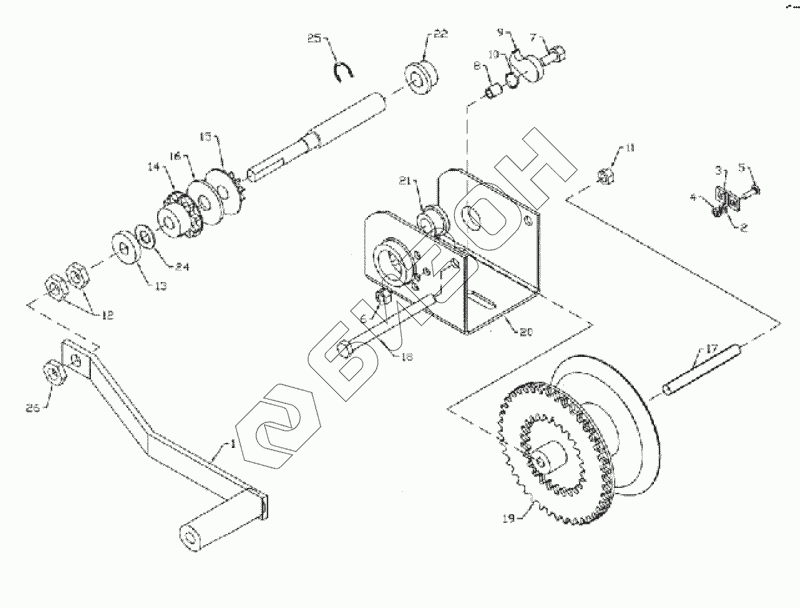

Графический каталог запасных частей к технике: Клевер ТШВ-140-17. Лебедка
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 5621S01 | 5621S01 | Держатель троса |
Загрузка ...
|
|
| 6730S00 | 6730S00 | Храповый механизм |
Загрузка ...
|
|
| 1 | 2461S01 | Ручка |
Загрузка ...
|
|
| 2 | Стопорная гайка | Стопорная гайка |
Загрузка ...
|
|
| 3 | Зажим | Зажим |
Загрузка ...
|
|
| 4 | Шестигранная гайка | Шестигранная гайка - #10-24, |
Загрузка ...
|
|
| 5 | Болт | Болт |
Загрузка ...
|
|
| 5 | Болт | Болт |
Загрузка ...
|
|
| 6 | Стопорная гайка | Стопорная гайка |
Загрузка ...
|
|
| 7 | 5/16-18x1LgGr.5 | Болт |
Загрузка ...
|
|
| 8 | Прокладка храповика | Прокладка храповика |
Загрузка ...
|
|
| 9 | Собачка храповика | Собачка храповика |
Загрузка ...
|
|
| 10 | Пружина храповика | Пружина храповика |
Загрузка ...
|
|
| 11 | Стопорная гайка | Стопорная гайка |
Загрузка ...
|
|
| 11 | Стопорная гайка | Стопорная гайка |
Загрузка ...
|
|
| 12 | Стопорная гайка | Стопорная гайка |
Загрузка ...
|
|
| 13 | Тормозной диск | Тормозной диск |
Загрузка ...
|
|
| 14 | Храповик в сборе | Храповик в сборе |
Загрузка ...
|
|
| 15 | Шестерня | Шестерня 1:3:1 |
Загрузка ...
|
|
| 16 | Фрикционный диск | Фрикционный диск |
Загрузка ...
|
|
| 17 | Прокладка барабана | Прокладка барабана, 3.81 Lg |
Загрузка ...
|
|
| 18 | 3/8-16x4.5LgGr.2 | Шестигранный болт |
Загрузка ...
|
|
| 19 | Сварной барабан | Сварной барабан |
Загрузка ...
|
|
| 20 | K1051 | Рамка - K1051 |
Загрузка ...
|
|
| 21 | 1.25 IDx50 Lg | Втулка |
Загрузка ...
|
|
| 22 | 758 ID x 50 Lg | Втулка |
Загрузка ...
|
|
| 23 | Вал-шестерня | Вал-шестерня |
Загрузка ...
|
|
| 24 | Нейлоновая прокладка | Нейлоновая прокладка |
Загрузка ...
|
|
| 25 | Стопорное кольцо | Стопорное кольцо |
Загрузка ...
|
|
| 26 | Контргайка | Контргайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
