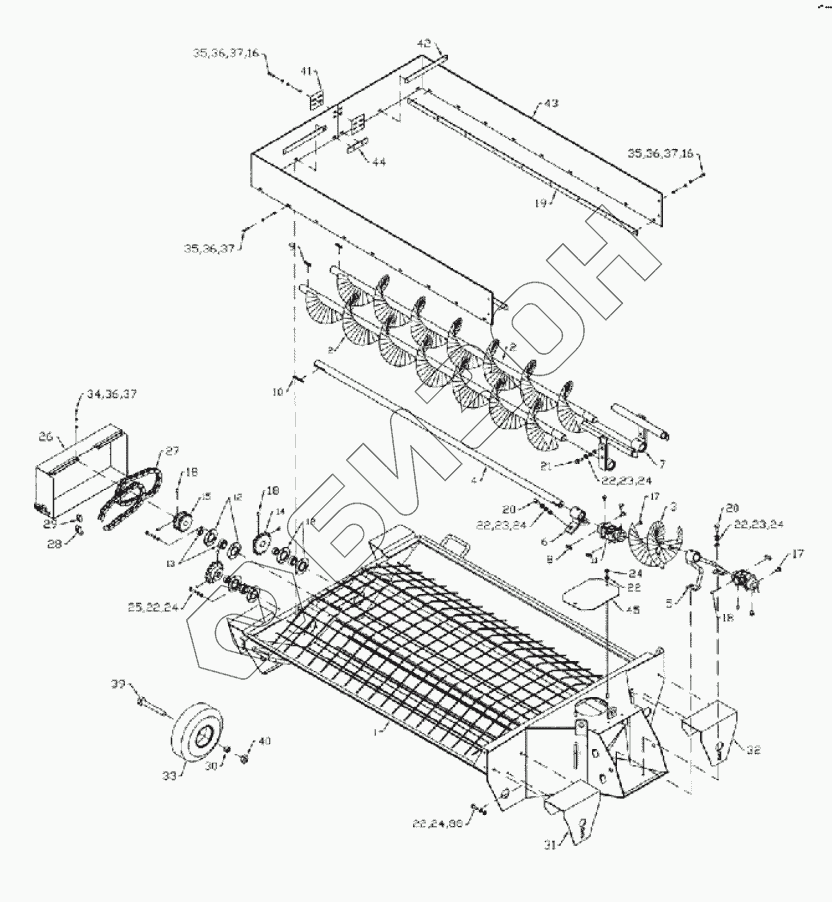

Графический каталог запасных частей к технике: Клевер ТШВ-140-17. Приемный бункер
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
17
18
18
18
19
20
20
21
22
22
22
22
22
22
23
23
23
23
24
24
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
35
35
36
36
36
36
37
37
37
37
38
39
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 909916 | Бункер |
Загрузка ...
|
|
| 2 | 909908 | Внешний колонок |
Загрузка ...
|
|
| 3 | 905352 | Центральный колонок |
Загрузка ...
|
|
| 4 | 909901 | Центральный колонковый вал |
Загрузка ...
|
|
| 5 | 905840 | Держатель центрального колонка |
Загрузка ...
|
|
| 6 | 905842 | Центральный держатель вала |
Загрузка ...
|
|
| 7 | 905844 | Держатель внешнего колонка |
Загрузка ...
|
|
| 8 | 960180 | Шплинт 5/16 x 1-3/8 |
Загрузка ...
|
|
| 9 | 963026 | Шплинт внешнего цепного колеса 1/4 x 1-1/2 |
Загрузка ...
|
|
| 10 | 905369 | Шплинт внутреннего цепного колеса 1/4 x 2-1/2 |
Загрузка ...
|
|
| 11 | 960547 | Универсальный шарнир |
Загрузка ...
|
|
| 12 | 961637 | Пара фланцевых подшипников |
Загрузка ...
|
|
| 13 | 965818 | 1 1/4 подшипник |
Загрузка ...
|
|
| 14 | 960492 | Цепное колесо 17T #60 1 1/4 диаметр |
Загрузка ...
|
|
| 15 | 905562 | Цепное колесо 14T #60 1 1/4 диаметр |
Загрузка ...
|
|
| 16 | 81546 | 5/16 Шайба |
Загрузка ...
|
|
| 17 | 812037 | 3/8 x 3/4 Винт с квадратной головкой |
Загрузка ...
|
|
| 18 | 812490 | 3/8 x 3/8 установочный винт патрубка |
Загрузка ...
|
|
| 19 | 960660 | Резиновый усилитель 1 x 57-1/4 |
Загрузка ...
|
|
| 20 | 86171 | 3/8x1 1/4 Болт |
Загрузка ...
|
|
| 21 | 811792 | 3/8 x 1-1/2 шестигранный болт |
Загрузка ...
|
|
| 22 | 81593 | 3/8 Шайба |
Загрузка ...
|
|
| 23 | 84000 | 7/16 Шайба |
Загрузка ...
|
|
| 24 | 81592 | 3/8 Гайка |
Загрузка ...
|
|
| 25 | 86170 | 3/8x1 Болт |
Загрузка ...
|
|
| 26 | 904584 | Защита цепи |
Загрузка ...
|
|
| 27 | 906480 | Цепь #60H x 31L включая соединитель и противовес |
Загрузка ...
|
|
| 28 | 912300199 | Соединительная вставка #60 |
Загрузка ...
|
|
| 29 | 912300198 | цепь #60 смещенное соединение |
Загрузка ...
|
|
| 30 | 960839 | Прокладка 1 O.D. x 1-1/2 |
Загрузка ...
|
|
| 31 | 905365 | Стандартная колесная крепежная скоба 9 x 17-7/8 x 7 Ga - левая |
Загрузка ...
|
|
| 32 | 905366 | Стандартная колесная крепежная скоба 9 x 17-7/8 x 7 Ga - правая |
Загрузка ...
|
|
| 33 | 960714 | Колесо с покрышкой 4.10/3.50 |
Загрузка ...
|
|
| 34 | 81525 | 1/4x3/4 Болт |
Загрузка ...
|
|
| 35 | 81527 | 1/4x1 Болт |
Загрузка ...
|
|
| 36 | 81701 | 3/4 Шайба |
Загрузка ...
|
|
| 37 | 81544 | 1/4 Гайка |
Загрузка ...
|
|
| 38 | 86170 | 3/8x1 Болт |
Загрузка ...
|
|
| 39 | 812114 | 3/4 x 5-1/2 шестигранный болт |
Загрузка ...
|
|
| 40 | 812365 | Гайка |
Загрузка ...
|
|
| 41 | 903483 | Резиновая соединительная пластина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
