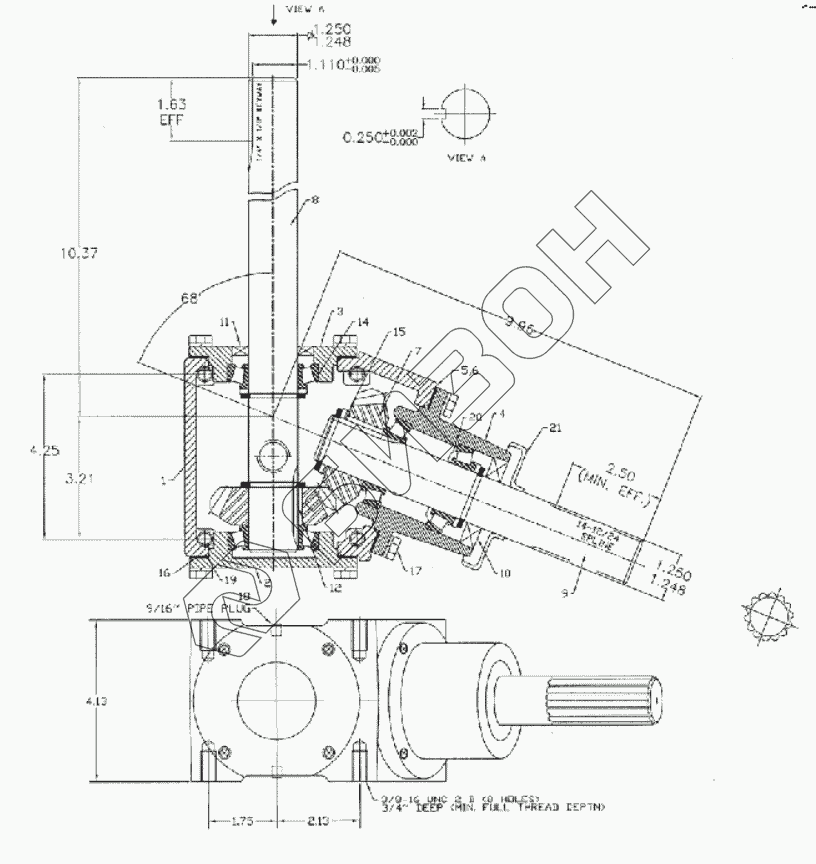

Графический каталог запасных частей к технике: Клевер ТШВ-140-17. Редуктор приемного бокса
960953
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 960953 | 960953 | Редуктор приемного бокса |
Загрузка ...
|
|
| 1 | 960496 | Корпус |
Загрузка ...
|
|
| 2 | 960802 | Наконечник |
Загрузка ...
|
|
| 3 | 960498 | Наконечник |
Загрузка ...
|
|
| 4 | 960497 | Втулка |
Загрузка ...
|
|
| 5 | 967712 | Внутренний конический подшипник |
Загрузка ...
|
|
| 6 | 967711 | Внутренняя тарелка подшипника |
Загрузка ...
|
|
| 7 | 960505 | Шестерня, DP 6 зубцов 19 |
Загрузка ...
|
|
| 8 | 960512 | Вал, крестовина |
Загрузка ...
|
|
| 9 | 960955 | Вал, втулка 14T |
Загрузка ...
|
|
| 10 | 960509 | Манжета |
Загрузка ...
|
|
| 11 | 960510 | Манжета |
Загрузка ...
|
|
| 12 | 960513 | Квадратный шплинт, 1/4 x 0.9 |
Загрузка ...
|
|
| 13 | 966769 | Упорное кольцо |
Загрузка ...
|
|
| 14 | 9812442 | Прокладка |
Загрузка ...
|
|
| 15 | 960504 | Прокладка |
Загрузка ...
|
|
| 16 | 93009 | Сальник |
Загрузка ...
|
|
| 17 | 9812351 | Винт с колпачком, 5/16 - 18UNC x 3/4 |
Загрузка ...
|
|
| 18 | 960818 | Резьбовая заглушка трубы, 1/4 нормальная трубная резьба |
Загрузка ...
|
|
| 19 | 906444 | Уплотнительное кольцо, 71 мм x 1.8 |
Загрузка ...
|
|
| 20 | 960514 | Шайба со смазкой |
Загрузка ...
|
|
| 21 | 960747 | Защита |
Загрузка ...
|
