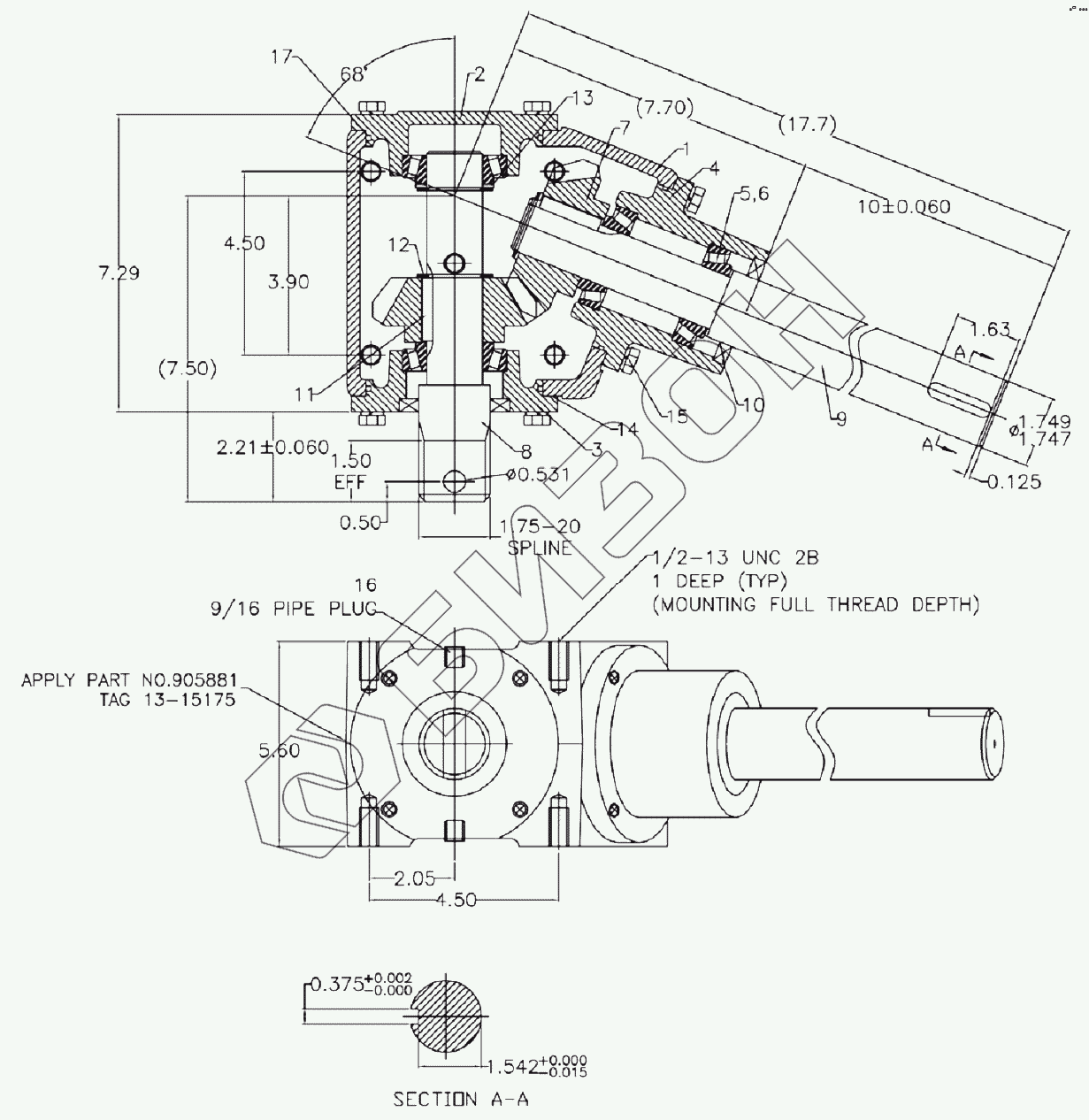

Графический каталог запасных частей к технике: Клевер ТШВ-400-23. Редуктор приемного шнека

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
905881 905881 Редуктор в сборе
Загрузка ...
1 960803 Корпус
Загрузка ...
2 960805 Наконечник
Загрузка ...
3 909366 Наконечник
Загрузка ...
4 909367 Втулка
Загрузка ...
5 967208 Внутренний конус
Загрузка ...
6 968412 Внутренняя манжета
Загрузка ...
7 960812 Шестерня, DP 4,23 зубов 17
Загрузка ...
8 909368 Вал, крестовина
Загрузка ...
9 909369 Вал, втулка
Загрузка ...
10 909370 Манжета
Загрузка ...
11 960821 Квадратный шплинт, 5/16dm x 1.61dm
Загрузка ...
12 960809 Упорное кольцо
Загрузка ...
13 960808 Прокладка
Загрузка ...
14 960815 Сальник
Загрузка ...
15 960814 Винт с колпачком, 3/8dm - 16UNC x 1.00dm
Загрузка ...
16 960818 Резьбовая заглушка трубы, 1/4 нормальная трубная резьба
Загрузка ...
17 908895 Уплотнительное кольцо, 105мм x 3.1
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
