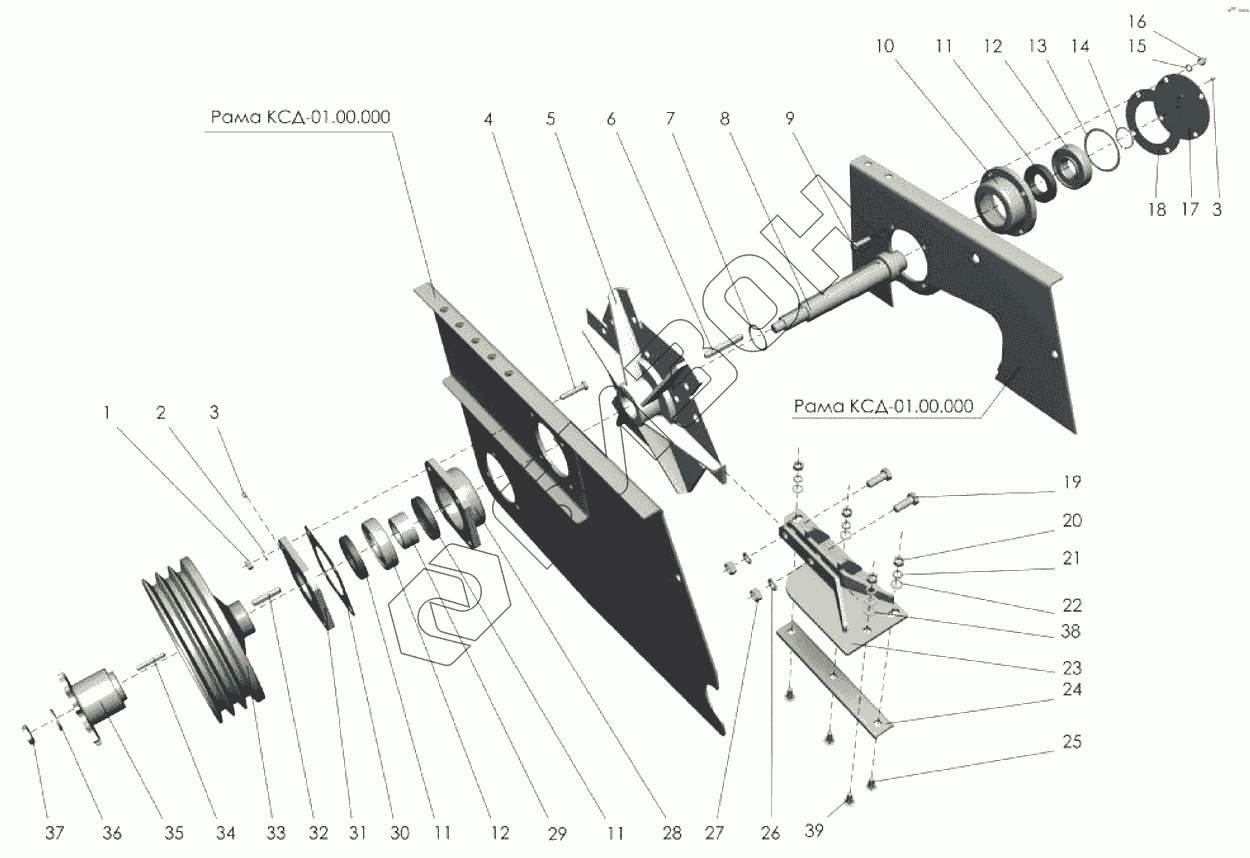

Графический каталог запасных частей к технике: Клевер ЗИС-2,0 "Kiwi". Измельчитель
1
2
3
3
4
5
6
7
8
9
10
11
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М16-6Н.6.019 ГОСТ5915-70] | Гайка М16-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 2 | [Шайба 16Т.65Г.05 ГОСТ6402-70] | Шайба 16Т.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 3 | [Масленка 1.2.Ц6 ГОСТ19853-74] | Масленка 1.2.Ц6 ГОСТ19853-74 |
Загрузка ...
|
|
| 4 | [Болт М16-6gх1,5х40.88.35.019 ГОСТ7798-70] | Болт М16-6gх1,5х40.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 5 | КСД-03.02.010Б | Диск измельчителя |
Загрузка ...
|
|
| 6 | [Шпонка 3-16х10х90 ГОСТ23360-78] | Шпонка 3-16х10х90 ГОСТ23360-78 |
Загрузка ...
|
|
| 7 | КСД-03.00.415 | Шайба регулировочная |
Загрузка ...
|
|
| 8 | КСД-03.00.612Ж | Вал |
Загрузка ...
|
|
| 9 | [Болт М12-6gх45.88.35.019 ГОСТ7798-70] | Болт М12-6gх45.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 10 | КСД-03.00.611Б | Корпус подшипника |
Загрузка ...
|
|
| 11 | [Манжета I-70х95-3 ГОСТ8752-79] | Манжета I-70х95-3 ГОСТ8752-79 |
Загрузка ...
|
|
| 12 | 1610 | Подшипник ГОСТ28428-90 |
Загрузка ...
|
|
| 13 | [Кольцо А110 ГОСТ13941-86] | Кольцо А110 ГОСТ13941-86 |
Загрузка ...
|
|
| 14 | [Кольцо С50 ГОСТ13942-86] | Кольцо С50 ГОСТ13942-86 |
Загрузка ...
|
|
| 15 | [Шайба 12Т.65Г.05 ГОСТ6402-70] | Шайба 12Т.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 16 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 17 | КСД-03.00.403 | Крышка глухая |
Загрузка ...
|
|
| 18 | КСД-03.00.007 | Прокладка |
Загрузка ...
|
|
| 19 | [Болт М16-6gх50.88.35.019 ГОСТ7798-70] | Болт М16-6gх50.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 20 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 21 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 22 | [Шайба 12.01.019 ГОСТ11371-78] | Шайба 12.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 23 | КСД-03.02.020А | Лопатка |
Загрузка ...
|
|
| 24 | КСД-03.02.404 | Нож |
Загрузка ...
|
|
| 25 | [Болт М12-6gх35.88.35.019 ГОСТ7802-81] | Болт М12-6gх35.88.35.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 26 | [Шайба 16Т.65Г.019 ГОСТ6402-70] | Шайба 16Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 27 | [Гайка М16-6Н.6.019 ГОСТ5915-70] | Гайка М16-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 28 | КСД-03.00.609Б | Корпус подшипника |
Загрузка ...
|
|
| 29 | КСД-03.00.614Б | Втулка |
Загрузка ...
|
|
| 30 | КСД-03.00.006 | Прокладка |
Загрузка ...
|
|
| 31 | КСД-03.00.608 | Крышка сквозная |
Загрузка ...
|
|
| 32 | [Шпонка 3-14х9х56 ГОСТ23360-78] | Шпонка 3-14х9х56 ГОСТ23360-78 |
Загрузка ...
|
|
| 33 | КСД-03.00.603В | Шкив |
Загрузка ...
|
|
| 34 | [Шпонка 10х8х56 ГОСТ23360-78] | Шпонка 10х8х56 ГОСТ23360-78 |
Загрузка ...
|
|
| 35 | КСД-03.00.040 | Полумуфта |
Загрузка ...
|
|
| 36 | КСД-03.00.414А | Шайба |
Загрузка ...
|
|
| 37 | [Гайка М20х1,5] | Гайка М20х1,5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
