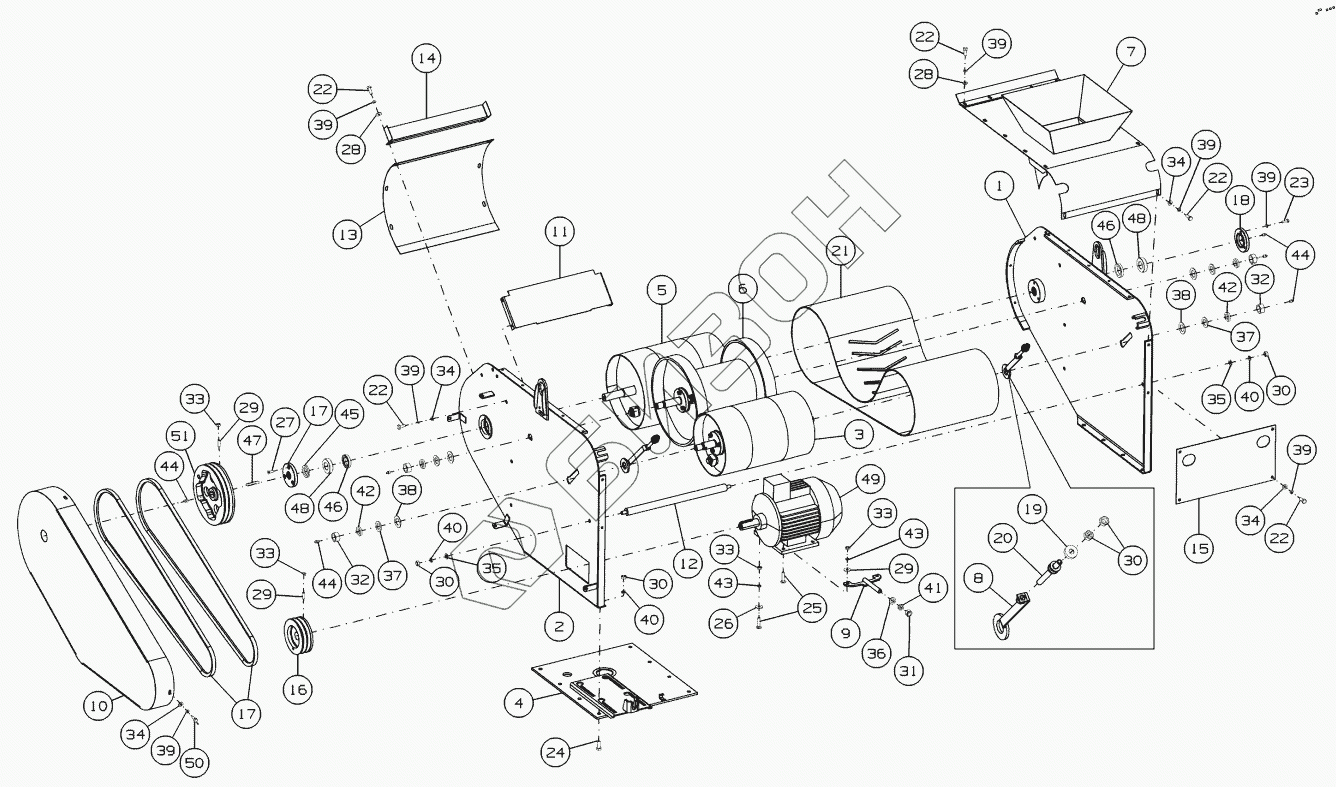

Графический каталог запасных частей к технике: Клевер ЗМП-ПСМ. Триммер МЗС-90.02.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
17
17
18
19
20
21
22
22
22
22
22
23
24
25
26
27
28
28
29
29
29
30
30
30
30
31
32
32
33
33
33
33
34
34
34
34
35
35
36
37
37
38
38
39
39
39
39
39
39
39
40
40
40
41
42
42
43
43
44
44
44
45
46
46
47
48
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | МЗС-90.02.050А | Боковина |
Загрузка ...
|
|
| 2 | МЗС-90.02.060А | Боковина |
Загрузка ...
|
|
| 3 | МЗС-90.02.080 | Барабан натяжной |
Загрузка ...
|
|
| 4 | МЗС-90.02.090А | Плита триммера |
Загрузка ...
|
|
| 5 | МЗС-90.02.110 | Барабан |
Загрузка ...
|
|
| 6 | МЗС-90.02.120 | Барабан-катушка |
Загрузка ...
|
|
| 7 | МЗС-90.02.380 | Крышка триммера верхняя |
Загрузка ...
|
|
| 8 | МЗС-90.02.160 | Кронштейн натяжной |
Загрузка ...
|
|
| 9 | МЗС-90.02.200 | Кронштейн |
Загрузка ...
|
|
| 10 | МЗС-90.02.210 | Кожух |
Загрузка ...
|
|
| 11 | МЗС-90.02.350 | Отбойник |
Загрузка ...
|
|
| 12 | МЗС-90.02.390 | Распорка |
Загрузка ...
|
|
| 13 | МЗС-90.02.425Б | Стенка передняя |
Загрузка ...
|
|
| 14 | МЗС-90.02.455 | Заглушка |
Загрузка ...
|
|
| 15 | МЗС-90.02.427 | Стенка задняя |
Загрузка ...
|
|
| 16 | ЗМС-02.000.201А | Шкив двухручьевой |
Загрузка ...
|
|
| 17 | Ремень SPB-2240 | Ремень |
Загрузка ...
|
|
| 17 | Ремень В(Б)-2240 | Ремень |
Загрузка ...
|
|
| 18 | МЗС-90.02.606 | Крышка |
Загрузка ...
|
|
| 19 | МЗС-90.02.608А | Шайба |
Загрузка ...
|
|
| 20 | МЗС-90.02.609А | Винт |
Загрузка ...
|
|
| 21 | МЗ-02.100.902 | Ремень бесконечный 400х4х2560 |
Загрузка ...
|
|
| 22 | Болт М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | Болт М12-6gх30.88.019 | Болт |
Загрузка ...
|
|
| 25 | Болт М10-6gх70.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | Шайба C 10.01.019 | Шайба |
Загрузка ...
|
|
| 27 | Винт M8-6gх25.58.019 | Винт |
Загрузка ...
|
|
| 28 | Шайба C 8.01.019 | Шайба |
Загрузка ...
|
|
| 29 | Винт М10-6gх30.14Н.019 | Винт |
Загрузка ...
|
|
| 30 | Гайка М12-6H.6.019 | Гайка |
Загрузка ...
|
|
| 31 | Гайка М16-6H.6.019 | Гайка |
Загрузка ...
|
|
| 32 | Гайка М24-6H.6.019 | Гайка |
Загрузка ...
|
|
| 33 | Гайка М10-6H.6.019 | Гайка |
Загрузка ...
|
|
| 34 | Шайба C.8.01.019 | Шайба |
Загрузка ...
|
|
| 35 | Шайба C.12.01.019 | Шайба |
Загрузка ...
|
|
| 36 | Шайба C.16.01.019 | Шайба |
Загрузка ...
|
|
| 37 | Шайба C.24.01.019 | Шайба |
Загрузка ...
|
|
| 38 | Шайба C 30х3.01.019 | Шайба |
Загрузка ...
|
|
| 39 | Шайба 8T 65Г 019 | Шайба |
Загрузка ...
|
|
| 40 | Шайба 12T 65Г 019 | Шайба |
Загрузка ...
|
|
| 41 | Шайба 16T 65Г 019 | Шайба |
Загрузка ...
|
|
| 42 | Шайба 24T 65Г 019 | Шайба |
Загрузка ...
|
|
| 43 | Шайба 10T 65Г 019 | Шайба |
Загрузка ...
|
|
| 44 | Масленка 1.2.Ц6.хр | Масленка 1.2.Ц6.хр |
Загрузка ...
|
|
| 45 | Манжета 1.1-30х52-1 | Манжета |
Загрузка ...
|
|
| 46 | Манжета 1.1-35х58-1 | Манжета |
Загрузка ...
|
|
| 47 | Шпонка 10х8х60 | Шпонка |
Загрузка ...
|
|
| 48 | Подшипник 1206 | Подшипник |
Загрузка ...
|
|
| 49 | АИР М 112 М4У3 | Эл.двигатель |
Загрузка ...
|
|
| 50 | М8х20.Zinc DIN 316 | Винт |
Загрузка ...
|
|
| 51 | ЗМС-02.100.201 | Шкив двухручьевой |
Загрузка ...
|
|
| 52 | МЗС-90.02.604 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
