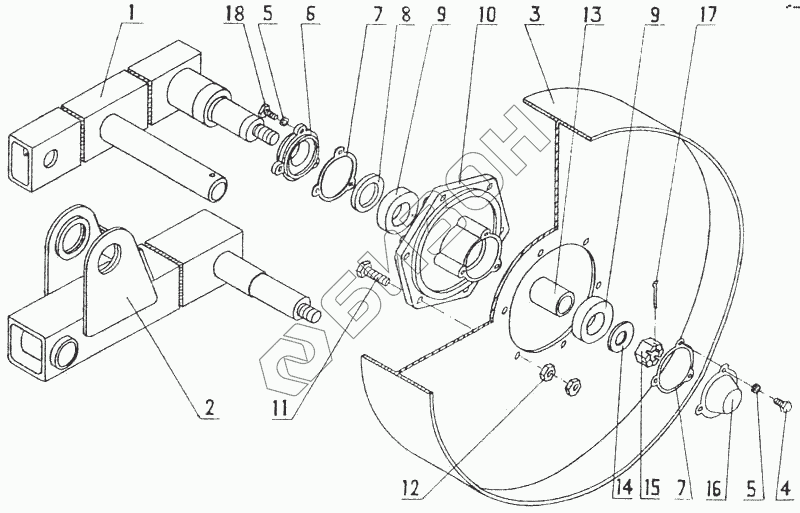

Графический каталог запасных частей к технике: Красная Звезда КПСН-4, КПСП-4. Колесо несущее металлическое
1
1
2
2
3
4
5
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КПП 00.040-01 | Кронштейн |
Загрузка ...
|
|
| 1 | КПП 00.040 | Кронштейн |
Загрузка ...
|
|
| 2 | КПС 00.130-01 | Кронштейн |
Загрузка ...
|
|
| 2 | КПС 00.130 | Кронштейн |
Загрузка ...
|
|
| 3 | КПС 00.100Б | Колесо |
Загрузка ...
|
|
| 4 | Болт М10-6gх20.58.019 ГОСТ 7796-70 | Болт М10-6gх20.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 5 | Шайба 10 65Г 019 ГОСТ 6402-70 | Шайба 10 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | СЖК 00.103 | Крышка |
Загрузка ...
|
|
| 7 | Н 080.14.001 | Прокладка |
Загрузка ...
|
|
| 8 | Кольцо СП54-41-5 ГОСТ 6308-71 | Кольцо СП54-41-5 ГОСТ 6308-71 |
Загрузка ...
|
|
| 9 | Подшипник 207 ГОСТ 8338-75 | Подшипник 207 ГОСТ 8338-75 |
Загрузка ...
|
|
| 10 | Н 080.14.301 | Ступица |
Загрузка ...
|
|
| 11 | Болт М12-6gх45.66.019 ГОСТ 7796-70 | Болт М12-6gх45.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 12 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | Н 080.14.801 | Втулка |
Загрузка ...
|
|
| 14 | Н 080.14.402 | Шайба |
Загрузка ...
|
|
| 15 | Гайка М20-6Н.6.019 ГОСТ 5918-73 | Гайка М20-6Н.6.019 ГОСТ 5918-73 |
Загрузка ...
|
|
| 16 | Н 080.14.401 | Колпачок |
Загрузка ...
|
|
| 17 | Шплинт 4х40.019 ГОСТ 397-79 | Шплинт 4х40.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 18 | Болт М10х25.58.019 ГОСТ 7796-70 | Болт М10х25.58.019 ГОСТ 7796-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
