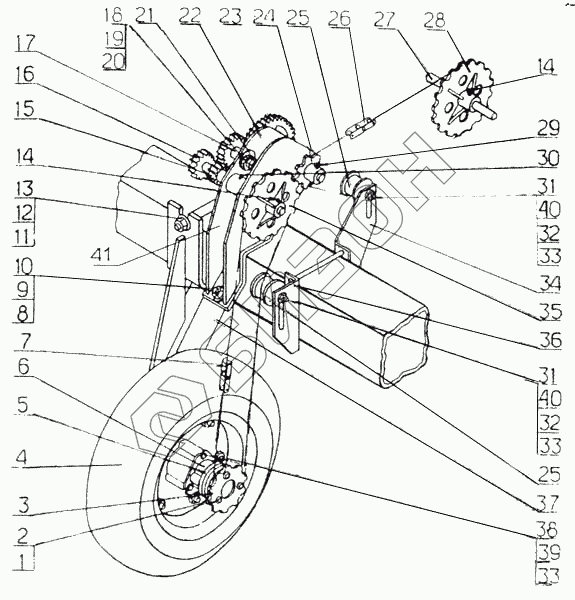

Графический каталог запасных частей к технике: Красная Звезда КРНВ-5.6-02. Привод туковысевающих аппаратов
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
31
32
32
33
33
33
34
35
36
37
38
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| С 20.01.10.019 ГОСТ 11371 | С 20.01.10.019 ГОСТ 11371 | Шайба |
Загрузка ...
|
|
| С 16.01.10.019 ГОСТ 11371 | С 16.01.10.019 ГОСТ 11371 | Шайба |
Загрузка ...
|
|
| 1 | М12-6gх55.66.019 ГОСТ 7796 | Болт |
Загрузка ...
|
|
| 2 | 12.65Г.019 ГОСТ 6402 | Шайба |
Загрузка ...
|
|
| 3 | КРН 46.202 | Звездочка |
Загрузка ...
|
|
| 4 | 5,00-10 ГОСТ 7463 | Шина |
Загрузка ...
|
|
| 5 | КРН 46.404 | Шайба |
Загрузка ...
|
|
| 6 | ССГ.00.122 | Фланец (478335058904) |
Загрузка ...
|
|
| 7 | С20.10-23 | Цепь |
Загрузка ...
|
|
| 8 | ЗМ16х215х170/35.56.Ц9хр ОСТ 23.2.10 | Скоба |
Загрузка ...
|
|
| 9 | М16-6Н.6.019 ГОСТ 5915 | Гайка |
Загрузка ...
|
|
| 10 | 16.65Г.019 ГОСТ 6402 | Шайба |
Загрузка ...
|
|
| 11 | 5М20х175х175/40.56.Ц9хр ОСТ 23.2.10 | Скоба |
Загрузка ...
|
|
| 12 | М20-6Н.6.019 ГОСТ 5915 | Гайка |
Загрузка ...
|
|
| 13 | 20.65Г.019 ГОСТ 6402 | Шайба |
Загрузка ...
|
|
| 14 | 6,3х50.019 ГОСТ 397 | Шплинт |
Загрузка ...
|
|
| 15 | КЛТ02.104 | Колесо зубчатое |
Загрузка ...
|
|
| 16 | КЛТ 02.104-02 | Колесо зубчатое |
Загрузка ...
|
|
| 17 | КЛТ 02.104-04 | Колесо зубчатое |
Загрузка ...
|
|
| 18 | ССГ 00.679 | Эксцентрик |
Загрузка ...
|
|
| 19 | М20-6Н.6.019 ГОСТ 5915 | Гайка |
Загрузка ...
|
|
| 20 | АТТ-00.655 | Ось |
Загрузка ...
|
|
| 21 | С80.407-05 | Шайба |
Загрузка ...
|
|
| 22 | СУ ПК 00.340 | Кронштейн |
Загрузка ...
|
|
| 23 | КЛТ 02.105 | Колесо зубчатое |
Загрузка ...
|
|
| 24 | Н-126.13.101 | Звездочка 31.75-7-18Ш-1Б ОСТ 23.2.45 |
Загрузка ...
|
|
| 25 | СУПА.00.016-01 | Ролик |
Загрузка ...
|
|
| 26 | С20.10-16 | Цепь ПРД-31,75-2300 ГОСТ 13568 |
Загрузка ...
|
|
| 27 | КРН 46.080 | Валик |
Загрузка ...
|
|
| 28 | ССГ.00.108 | Звездочка |
Загрузка ...
|
|
| 29 | 6,3х36.019 ГОСТ 397 | Шплинт |
Загрузка ...
|
|
| 30 | 1,2 УХЛ1 ГОСТ 9853 | Масленка |
Загрузка ...
|
|
| 31 | СУПА 00.668 | Ось |
Загрузка ...
|
|
| 32 | М12-6Н.6.019 ГОСТ 5915 | Гайка |
Загрузка ...
|
|
| 33 | 12.65Г.019 ГОСТ 6402 | Шайба |
Загрузка ...
|
|
| 34 | КРН 46.402 | Кронштейн |
Загрузка ...
|
|
| 35 | КРН 46.140 | Кронштейн |
Загрузка ...
|
|
| 36 | Н-126.13.102 | Звездочка 31.75х14х18 |
Загрузка ...
|
|
| 37 | КРН 46.030 | Кронштейн |
Загрузка ...
|
|
| 38 | М12-6gх30.66.019 ГОСТ 7796 | Болт |
Загрузка ...
|
|
| 39 | 12.65Г.019 ГОСТ 6402 | Шайба |
Загрузка ...
|
|
| 40 | СГЖ-433 | Шайба |
Загрузка ...
|
|
| 41 | КРН 46.160 | Механизм передач |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
