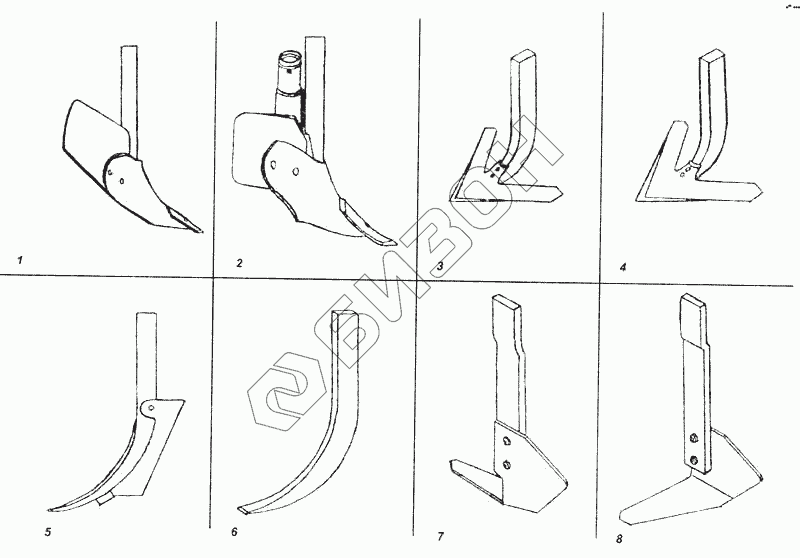

Графический каталог запасных частей к технике: Красная Звезда КРНВ-5.6-02. Рабочие органы
1
1
1
2
2
2
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н-082.01.000 | Корпус ОСТ 23.2.130 |
Загрузка ...
|
|
| 1 | Н-082.01.000-01 | Корпус правый ОСТ 23.2.130 |
Загрузка ...
|
|
| 1 | Н-082.01.000-02 | Корпус левый ОСТ 23.2.130 |
Загрузка ...
|
|
| 2 | КРН-4 | Корпус |
Загрузка ...
|
|
| 2 | КРН-4-02 | Корпус левый |
Загрузка ...
|
|
| 2 | КРН-4-01 | Корпус правый |
Загрузка ...
|
|
| 3 | Н 043.00.601 | Болт |
Загрузка ...
|
|
| 3 | Н 043.00.601-01 | Болт |
Загрузка ...
|
|
| 3 | М10-6Н.6.019 ГОСТ 5915 | Гайка |
Загрузка ...
|
|
| 3 | Н-043.05.110 | Лапа С-5,1 ГОСТ 1343 |
Загрузка ...
|
|
| 3 | Н-043.11.401-01 | Стойка 11.2 ГОСТ 1343 |
Загрузка ...
|
|
| 4 | Н 043.00.601-01 | Болт |
Загрузка ...
|
|
| 4 | Н-043.11.401-01 | Стойка 11.2 ГОСТ 1343 |
Загрузка ...
|
|
| 4 | Н-043.05.110-01 | Лапа С-5,3 ГОСТ 1343 |
Загрузка ...
|
|
| 4 | М10-6Н.6.019 ГОСТ 5915 | Гайка |
Загрузка ...
|
|
| 4 | Н 043.00.601 | Болт |
Загрузка ...
|
|
| 5 | М8-6gх30.66.019 ГОСТ 7796 | Болт |
Загрузка ...
|
|
| 5 | М8-6Н.6.019 ГОСТ 5915 | Гайка |
Загрузка ...
|
|
| 5 | КРН-8-2 | Лапа с трубой |
Загрузка ...
|
|
| 5 | КРН-51 | Раструб ножа |
Загрузка ...
|
|
| 5 | 8.65ГО 19 ГОСТ 6402 | Шайба |
Загрузка ...
|
|
| 6 | Н-043.08.401-04 | Лапа |
Загрузка ...
|
|
| 7 | Н-043.01.170 | Стойка с лапой |
Загрузка ...
|
|
| 8 | Н-043.01.170-01 | Стойка с лапой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
