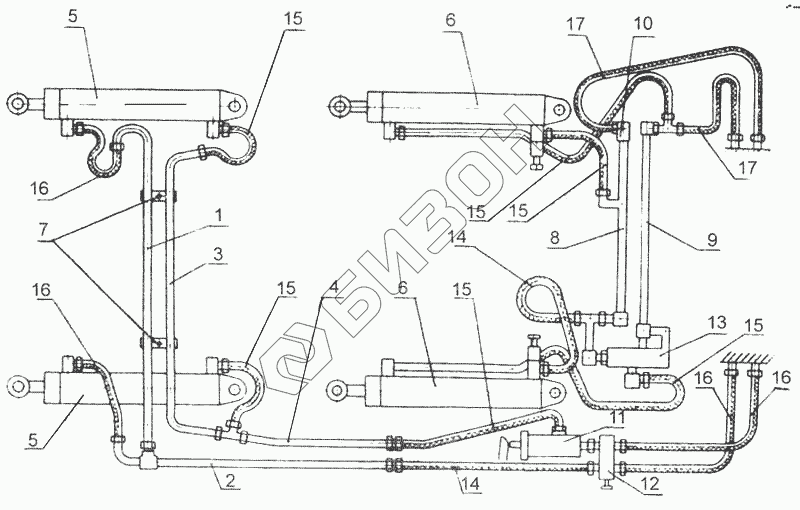

Графический каталог запасных частей к технике: Красная Звезда ПС-0,5. Гидросистема ПС 10.000
1
1
2
2
3
3
4
4
5
5
5
5
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПС 10.010 | Маслопровод |
Загрузка ...
|
|
| 2 | ПС 10.020 | Маслопровод |
Загрузка ...
|
|
| 3 | ПС 10.030 | Маслопровод |
Загрузка ...
|
|
| 4 | ПС 10.040 | Маслопровод |
Загрузка ...
|
|
| 5 | ПС 10.050 | Гидроцилиндр |
Загрузка ...
|
|
| 6 | КУН 00.160А | Гидроцилиндр |
Загрузка ...
|
|
| 7 | КУН 01.425 | Прижим |
Загрузка ...
|
|
| 8 | КУН 01.680 | Трубопровод |
Загрузка ...
|
|
| 9 | ПКУ-0,8.02.090 | Трубопровод |
Загрузка ...
|
|
| 10 | КУН 01.710 | Клапан замедлительный |
Загрузка ...
|
|
| 11 | ПФУ-Ф-0,5.10.050 | Клапан согласующий |
Загрузка ...
|
|
| 12 | ПФУ-Ф-0,5.10.060 | Клапан противоперегрузочный |
Загрузка ...
|
|
| 13 | Н.036.83.030 | Рукав высокого давления 11-12 |
Загрузка ...
|
|
| 14 | Н.036.83.030 | Рукав высокого давления 11-12 |
Загрузка ...
|
|
| 15 | Н 036.83.050 | Рукав высокого давления L=610 мм |
Загрузка ...
|
|
| 16 | Н.036.83.070 | Рукав высокого давления II-12, армированный |
Загрузка ...
|
|
| 17 | Н 036.83.020 | Рукав высокого давления L=1010 мм |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
