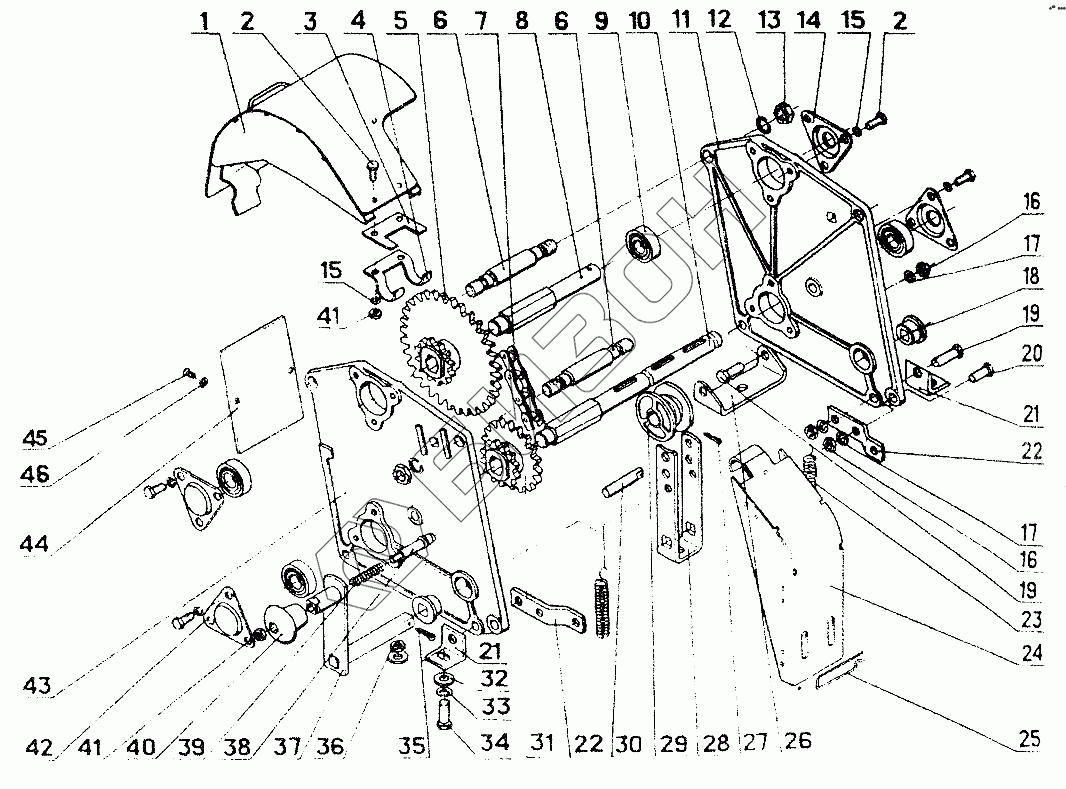

Графический каталог запасных частей к технике: Красная Звезда СОН-4,2. Механизм передач СОУ00.060
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СОУ00.460-01 | СОУ00.460-01 | Щиток |
Загрузка ...
|
|
| 1 | СОУ00.460 | Щиток |
Загрузка ...
|
|
| 2 | [Болт М8-6gх16.58.019 ГОСТ7796] | Болт М8-6gх16.58.019 ГОСТ7796 |
Загрузка ...
|
|
| 3 | СОУ00.466 | Накладка |
Загрузка ...
|
|
| 4 | СОУ00.465 | Скобка |
Загрузка ...
|
|
| 5 | СОУ00.400-01 | Блок |
Загрузка ...
|
|
| 6 | СОУ00.627 | Стяжка |
Загрузка ...
|
|
| 7 | С20.80 | Цепь (t=15,875, 54 зв., L=841,375мм) |
Загрузка ...
|
|
| 8 | СОУ00.625 | Вал |
Загрузка ...
|
|
| 9 | 180204 | Подшипник ГОСТ8882 |
Загрузка ...
|
|
| 10 | СОУ00.626 | Вал |
Загрузка ...
|
|
| 11 | СОУ00.007-01 | Боковина |
Загрузка ...
|
|
| 12 | [Шайба 16.65Г.019 ГОСТ6402] | Шайба 16.65Г.019 ГОСТ6402 |
Загрузка ...
|
|
| 13 | [Гайка М16-6Н.6.019 ГОСТ5915] | Гайка М16-6Н.6.019 ГОСТ5915 |
Загрузка ...
|
|
| 14 | СУПА00.4044 | Крышка |
Загрузка ...
|
|
| 15 | [Шайба 8.65Г.019] | Шайба 8.65Г.019 |
Загрузка ...
|
|
| 16 | [Гайка М10-6.Н.6.019 ГОСТ5915] | Гайка М10-6.Н.6.019 ГОСТ5915 |
Загрузка ...
|
|
| 17 | [Шайба 10.65Г.019 ГОСТ6402] | Шайба 10.65Г.019 ГОСТ6402 |
Загрузка ...
|
|
| 18 | СУПА00.013 | Втулка |
Загрузка ...
|
|
| 19 | [Болт М10-6gх35.58.019 ГОСТ7796] | Болт М10-6gх35.58.019 ГОСТ7796 |
Загрузка ...
|
|
| 20 | [Болт М10-6gх30.58.019 ГОСТ7796] | Болт М10-6gх30.58.019 ГОСТ7796 |
Загрузка ...
|
|
| 21 | СОУ00.711 | Уголок |
Загрузка ...
|
|
| 22 | СОУ00.533 | Планка |
Загрузка ...
|
|
| 23 | Н.126.01.601 | Пружина |
Загрузка ...
|
|
| 24 | СОУ00.450 | Кожух |
Загрузка ...
|
|
| 25 | СОУ00.632 | Шплинт пружинный |
Загрузка ...
|
|
| 26 | СОУ00.532 | Скоба |
Загрузка ...
|
|
| 27 | [Шплинт 3,2х18.019 ГОСТ397] | Шплинт 3,2х18.019 ГОСТ397 |
Загрузка ...
|
|
| 28 | СОУ00.531 | Кронштейн |
Загрузка ...
|
|
| 29 | СУПА00.016 | Ролик |
Загрузка ...
|
|
| 30 | СОУ00.634 | Ось |
Загрузка ...
|
|
| 31 | СОУ00.400 | Блок |
Загрузка ...
|
|
| 32 | [Шайба С12х2.01.10.019 ГОСТ11371] | Шайба С12х2.01.10.019 ГОСТ11371 |
Загрузка ...
|
|
| 33 | [Шайба 12.65Г.019 ГОСТ6402] | Шайба 12.65Г.019 ГОСТ6402 |
Загрузка ...
|
|
| 34 | [Болт М12-6gх30.66.019 ГОСТ7796] | Болт М12-6gх30.66.019 ГОСТ7796 |
Загрузка ...
|
|
| 35 | [Шплинт 3,2х25.019 ГОСТ397] | Шплинт 3,2х25.019 ГОСТ397 |
Загрузка ...
|
|
| 36 | [Гайка М12-6Н.6.019 ГОСТ5915] | Гайка М12-6Н.6.019 ГОСТ5915 |
Загрузка ...
|
|
| 37 | СОУ00.430 | Ручка |
Загрузка ...
|
|
| 38 | СОУ00.633 | Фиксатор |
Загрузка ...
|
|
| 39 | 552.6.011 | Пружина |
Загрузка ...
|
|
| 40 | СОУ00.006 | Ручка |
Загрузка ...
|
|
| 41 | [Гайка М8-6Н.6.019 ГОСТ5915] | Гайка М8-6Н.6.019 ГОСТ5915 |
Загрузка ...
|
|
| 42 | СУПА00.4044-01 | Крышка |
Загрузка ...
|
|
| 43 | СОУ00.007 | Боковина |
Загрузка ...
|
|
| 44 | СОУ00.464 | Щиток |
Загрузка ...
|
|
| 45 | [Винт ВМ6-6gх10.58.019 ГОСТ17473] | Винт ВМ6-6gх10.58.019 ГОСТ17473 |
Загрузка ...
|
|
| 46 | [Шайба 6.65Г.019 ГОСТ6402] | Шайба 6.65Г.019 ГОСТ6402 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
