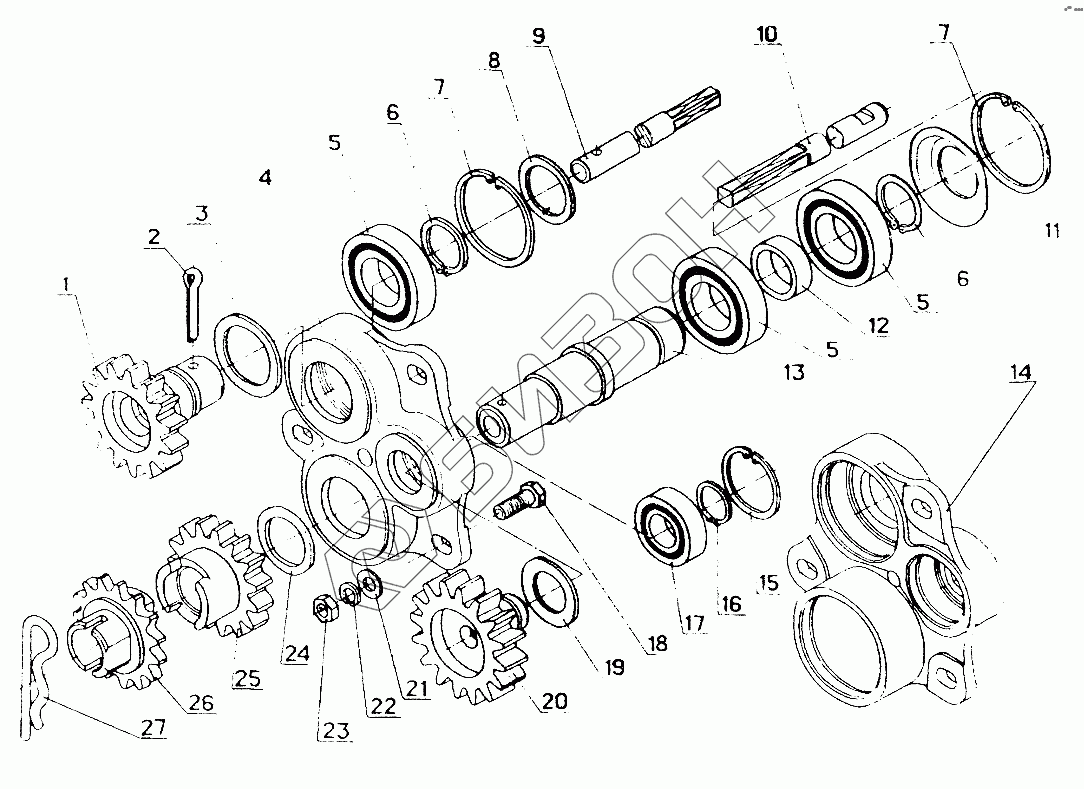

Графический каталог запасных частей к технике: Красная Звезда СОН-4,2. Привод семятукового ящика
1
2
3
4
5
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СОУ00.609 | СОУ00.609 | Вал |
Загрузка ...
|
|
| 1 | СОУ00.205 | Колесо зубчатое |
Загрузка ...
|
|
| 2 | [Шплинт 6,3х50.019 ГОСТ397] | Шплинт 6,3х50.019 ГОСТ397 |
Загрузка ...
|
|
| 3 | С80.407-13 | Шайба |
Загрузка ...
|
|
| 4 | СОУ00.106 | Корпус |
Загрузка ...
|
|
| 5 | 180207 | Подшипник ГОСТ8882 |
Загрузка ...
|
|
| 6 | [Кольцо В35 ГОСТ13942] | Кольцо В35 ГОСТ13942 |
Загрузка ...
|
|
| 7 | [Кольцо С72 ГОСТ13943] | Кольцо С72 ГОСТ13943 |
Загрузка ...
|
|
| 8 | С80.407-06 | Шайба |
Загрузка ...
|
|
| 9 | СОУ00.607 | Вал |
Загрузка ...
|
|
| 10 | СОУ00.608 | Вал |
Загрузка ...
|
|
| 11 | СОУ00.434 | Колпачок |
Загрузка ...
|
|
| 12 | С26.801-05 | Втулка |
Загрузка ...
|
|
| 13 | СОУ00.206 | Втулка |
Загрузка ...
|
|
| 14 | СОУ00.105 | Корпус |
Загрузка ...
|
|
| 15 | [Кольцо С52 ГОСТ13943] | Кольцо С52 ГОСТ13943 |
Загрузка ...
|
|
| 16 | [Кольцо В25 ГОСТ13942] | Кольцо В25 ГОСТ13942 |
Загрузка ...
|
|
| 17 | 180205 | Подшипник ГОСТ8882 |
Загрузка ...
|
|
| 18 | [Болт М10-6gх30.58.О19 ГОСТ7796] | Болт М10-6gх30.58.О19 ГОСТ7796 |
Загрузка ...
|
|
| 19 | С80.407-05 | Шайба |
Загрузка ...
|
|
| 20 | СОУ00.209 | Колесо зубчатое |
Загрузка ...
|
|
| 21 | [Шайба С10.01.10.019 ГОСТ11371] | Шайба С10.01.10.019 ГОСТ11371 |
Загрузка ...
|
|
| 22 | [Шайба 10.65Г.019 ГОСТ6402] | Шайба 10.65Г.019 ГОСТ6402 |
Загрузка ...
|
|
| 23 | [Гайка М10-6Н.6.019 ГОСТ5915] | Гайка М10-6Н.6.019 ГОСТ5915 |
Загрузка ...
|
|
| 24 | С80.411 | Шайба |
Загрузка ...
|
|
| 25 | СОУ00.207 | Колесо зубчатое |
Загрузка ...
|
|
| 26 | СОУ00.260 | Звездочка |
Загрузка ...
|
|
| 27 | С54.602-02 | Шплинт пружинный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
