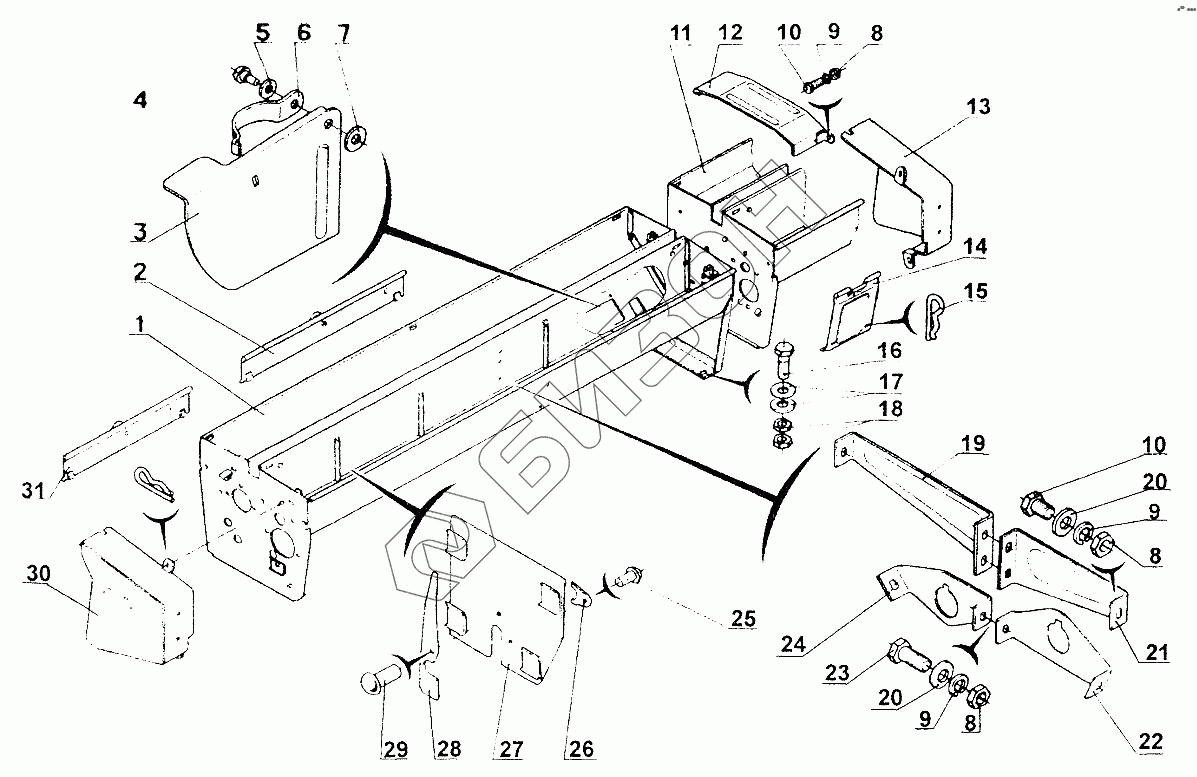

Графический каталог запасных частей к технике: Красная Звезда СОН-4,2. Ящик семятуковый
1
2
3
4
5
6
7
8
8
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СОУ00.920 | Корпус |
Загрузка ...
|
|
| 2 | СОУ00.130 | Щиток |
Загрузка ...
|
|
| 3 | СОУ00.453 | Заслонка |
Загрузка ...
|
|
| 4 | СТА652 | Заклепка |
Загрузка ...
|
|
| 5 | С80.401 | Шайба |
Загрузка ...
|
|
| 6 | СОУ00.444 | Фиксатор |
Загрузка ...
|
|
| 7 | [Шайба С6.01.10.019 ГОСТ11371] | Шайба С6.01.10.019 ГОСТ11371 |
Загрузка ...
|
|
| 8 | [Гайка М8-6Н.6.019 ГОСТ5915] | Гайка М8-6Н.6.019 ГОСТ5915 |
Загрузка ...
|
|
| 9 | [Шайба 8.65Г.019 ГОСТ6402] | Шайба 8.65Г.019 ГОСТ6402 |
Загрузка ...
|
|
| 10 | [Болт М8-6gх16.58.019 ГОСТ7796] | Болт М8-6gх16.58.019 ГОСТ7796 |
Загрузка ...
|
|
| 11 | СОУ00.930 | Корпус |
Загрузка ...
|
|
| 12 | СОУ00.290 | Щиток |
Загрузка ...
|
|
| 13 | СОУ00.510 | Щиток |
Загрузка ...
|
|
| 14 | СОУ00.190 | Щиток |
Загрузка ...
|
|
| 15 | Н.126.13.623 | Шплинт пружинный |
Загрузка ...
|
|
| 16 | [Болт М12-6gх35.58.019 ГОСТ7796] | Болт М12-6gх35.58.019 ГОСТ7796 |
Загрузка ...
|
|
| 17 | [Шайба 0,12х2.01.10.019 ГОСТ11371] | Шайба 0,12х2.01.10.019 ГОСТ11371 |
Загрузка ...
|
|
| 18 | [Гайка М12-6Н.6.019 ГОСТ5915] | Гайка М12-6Н.6.019 ГОСТ5915 |
Загрузка ...
|
|
| 19 | СОУ00.428 | Распорка |
Загрузка ...
|
|
| 20 | [Шайба 0,8х1,4.01.10.019 ГОСТ11371] | Шайба 0,8х1,4.01.10.019 ГОСТ11371 |
Загрузка ...
|
|
| 21 | СОУ00.427 | Распорка |
Загрузка ...
|
|
| 22 | СОУ00.437 | Перегородка |
Загрузка ...
|
|
| 23 | [Болт М8-6gх20.58.019 ГОСТ7796] | Болт М8-6gх20.58.019 ГОСТ7796 |
Загрузка ...
|
|
| 24 | СОУ00.446 | Перегородка |
Загрузка ...
|
|
| 25 | [Заклепка 3х6.01.10 ГОСТ10299] | Заклепка 3х6.01.10 ГОСТ10299 |
Загрузка ...
|
|
| 26 | СОУ00.412 | Сектор |
Загрузка ...
|
|
| 27 | СОУ00.890 | Заслонка |
Загрузка ...
|
|
| 28 | СОУ00.433 | Защелка |
Загрузка ...
|
|
| 29 | [Заклепка 4х10.01.10 ГОСТ10299] | Заклепка 4х10.01.10 ГОСТ10299 |
Загрузка ...
|
|
| 30 | СОУ00.510-01 | Щиток |
Загрузка ...
|
|
| 31 | СОУ00.130-01 | Щиток |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
