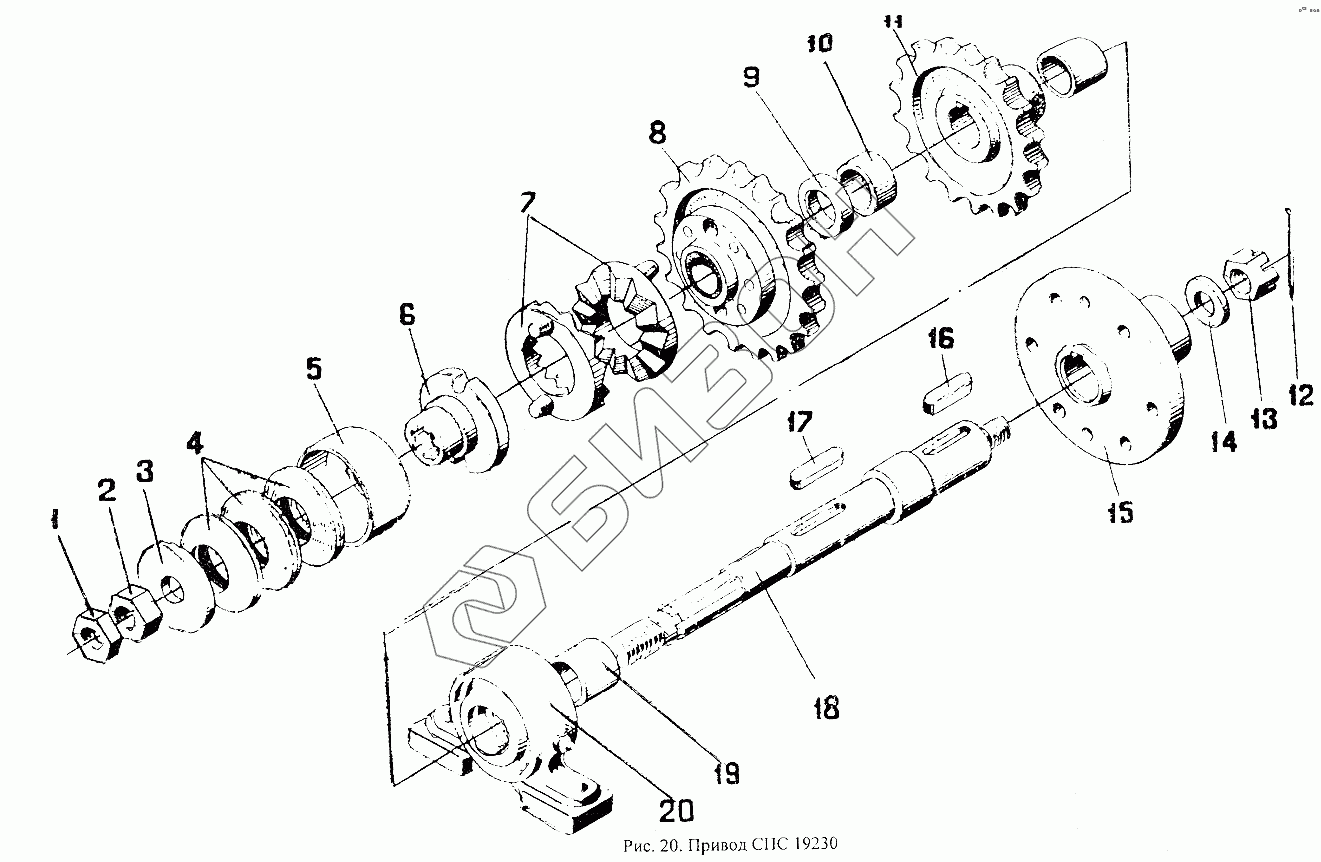

Графический каталог запасных частей к технике: Красная Звезда СПС-4,2А. Привод СПС19230
СПС19230
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПС19230 | СПС19230 | Привод |
Загрузка ...
|
|
| 1 | [Гайка М24-6Н.6.019 ГОСТ5916-70] | Гайка М24-6Н.6.019 ГОСТ5916-70 |
Загрузка ...
|
|
| 2 | [Гайка М24-6Н.6.019 ГОСТ5915-70] | Гайка М24-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 3 | [Шайба 24.02.019 ГОСТ6958-78] | Шайба 24.02.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 4 | [Пружина тарельчатая II-1-3-80х40х2х3 Хим,фос. ГОСТ3057-79] | Пружина тарельчатая II-1-3-80х40х2х3 Хим,фос. ГОСТ3057-79 |
Загрузка ...
|
|
| 5 | РКС6.06412-01 | Кожух |
Загрузка ...
|
|
| 6 | РКС6.06606 | Фланец |
Загрузка ...
|
|
| 7 | Н.038.01.004 | Шайба зубчато-фрикционная |
Загрузка ...
|
|
| 8 | РКС6.06140-01 | Звездочка в сборе |
Загрузка ...
|
|
| 9 | РКС6.06409 | Кольцо упорное |
Загрузка ...
|
|
| 10 | КТ70809-01 | Втулка |
Загрузка ...
|
|
| 11 | РКС6.12604-01 | Звездочка (Z=18) |
Загрузка ...
|
|
| 12 | [Шплинт 5х45.019 ГОСТ397-79] | Шплинт 5х45.019 ГОСТ397-79 |
Загрузка ...
|
|
| 13 | [Гайка М24-6Н.6.019 ГОСТ5919-73] | Гайка М24-6Н.6.019 ГОСТ5919-73 |
Загрузка ...
|
|
| 14 | БМД14407 | Шайба специальная |
Загрузка ...
|
|
| 15 | СПС16302 | Ступица |
Загрузка ...
|
|
| 16 | [Шпонка 12х8х40 ГОСТ23360-78] | Шпонка 12х8х40 ГОСТ23360-78 |
Загрузка ...
|
|
| 17 | [Шпонка 10х8х40 ГОСТ23360-78] | Шпонка 10х8х40 ГОСТ23360-78 |
Загрузка ...
|
|
| 18 | СПС19606 | Вал |
Загрузка ...
|
|
| 19 | РКС6.05802 | Втулка |
Загрузка ...
|
|
| 20 | РКС6.05200-01 | Подшипниковый узел |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
