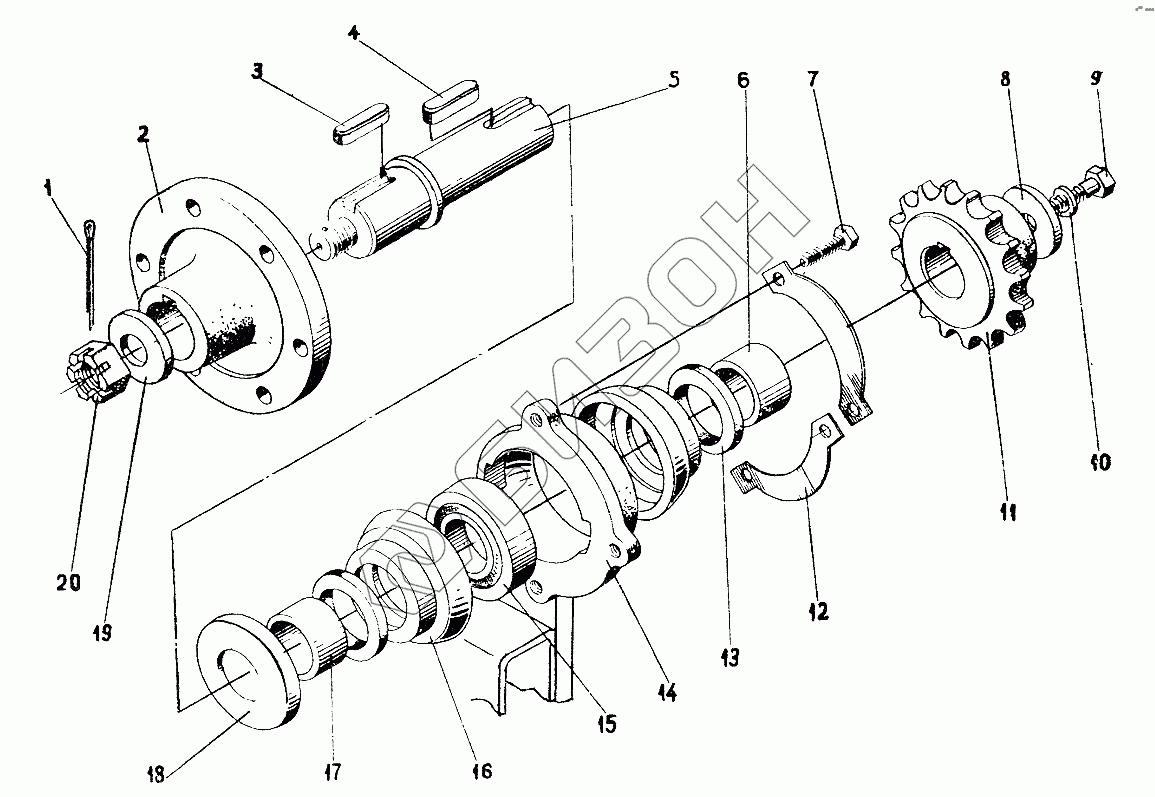

Графический каталог запасных частей к технике: Красная Звезда СПС-4,2А. Привод СПС30050-01
СПС30050-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПС30050-01 | СПС30050-01 | Привод |
Загрузка ...
|
|
| 1 | [Шплинт 5х45.019 ГОСТ397-79] | Шплинт 5х45.019 ГОСТ397-79 |
Загрузка ...
|
|
| 2 | СПС30301-01 | Фланец |
Загрузка ...
|
|
| 3 | [Шпонка 14х19х45 ГОСТ23360-78] | Шпонка 14х19х45 ГОСТ23360-78 |
Загрузка ...
|
|
| 4 | [Шпонка 12х8х40 ГОСТ23360-78] | Шпонка 12х8х40 ГОСТ23360-78 |
Загрузка ...
|
|
| 5 | СПС30606-01 | Вал |
Загрузка ...
|
|
| 6 | [Втулка II-50х40А4х20 СТП304.9.30-86] | Втулка II-50х40А4х20 СТП304.9.30-86 |
Загрузка ...
|
|
| 7 | [Болт М12-6gх25.58.019 ГОСТ7796-70] | Болт М12-6gх25.58.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 8 | КТ4245 | Шайба специальная |
Загрузка ...
|
|
| 9 | [Болт М12-6gх30.58.019 ГОСТ7796-70] | Болт М12-6gх30.58.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 10 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 11 | Н.022.4Н | Звездочка (z=15, t=25,4) |
Загрузка ...
|
|
| 12 | СПС08411 | Шайба концевая |
Загрузка ...
|
|
| 13 | СП66-49-6 | Кольцо ГОСТ6308-61 |
Загрузка ...
|
|
| 14 | Ж6.11698-01 | Корпус |
Загрузка ...
|
|
| 15 | 1180508КС17 | Подшипник ГОСТ8882-75 |
Загрузка ...
|
|
| 16 | РКС6.11642 | Вкладыш |
Загрузка ...
|
|
| 17 | [Втулка II-50х40Х4х15 СТП304.9.30-86] | Втулка II-50х40Х4х15 СТП304.9.30-86 |
Загрузка ...
|
|
| 18 | РКС6.11433 | Отражатель |
Загрузка ...
|
|
| 19 | БМД14407 | Шайба специальная |
Загрузка ...
|
|
| 20 | [Гайка М24-6Н.6.019 ГОСТ5919-70] | Гайка М24-6Н.6.019 ГОСТ5919-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
