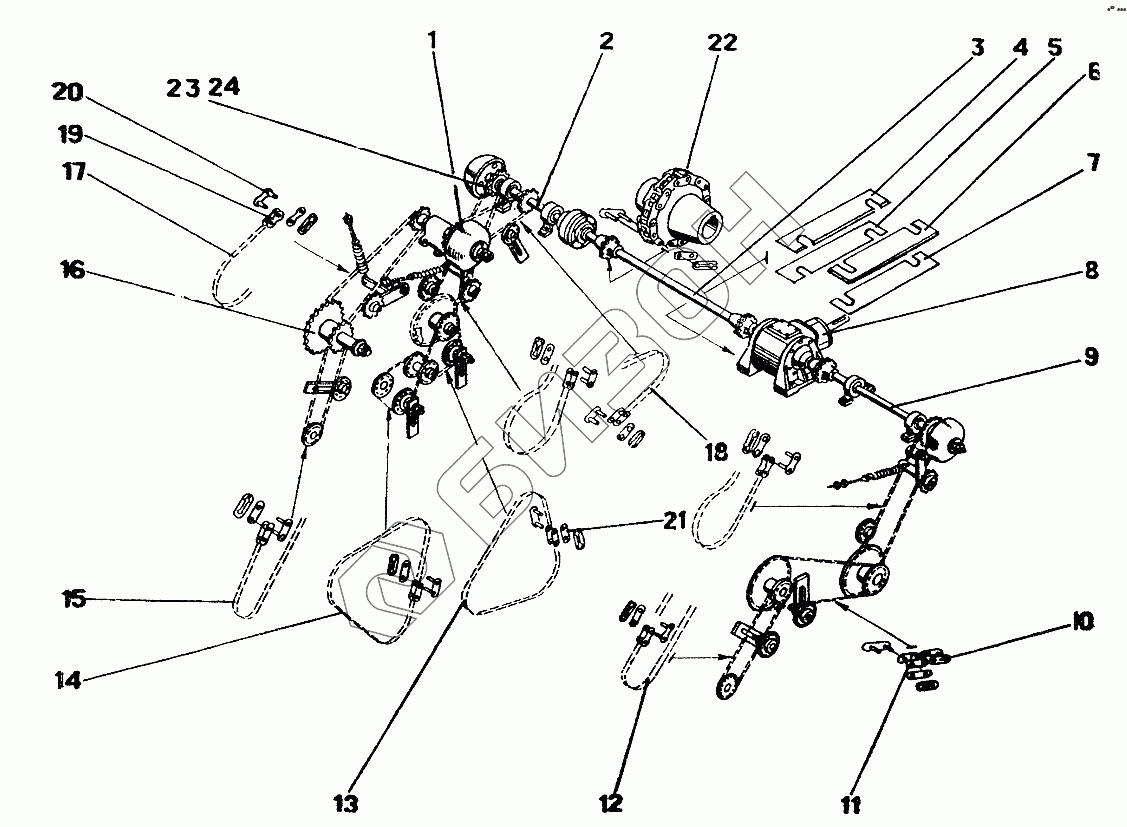

Графический каталог запасных частей к технике: Красная Звезда СПС-4,2А. Трансмиссия питателя СПС08510
СПС08510
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПС08510 | СПС08510 | Трансмиссия питателя |
Загрузка ...
|
|
| 1 | СПС08470 | Вал промежуточный |
Загрузка ...
|
|
| 2 | СПС08640 | Вал правый |
Загрузка ...
|
|
| 3 | СПС08460 | Полумуфта соединительная |
Загрузка ...
|
|
| 4 | [Прокладка 16х1,4 СТП304.9.1-71] | Прокладка 16х1,4 СТП304.9.1-71 |
Загрузка ...
|
|
| 5 | [Прокладка 16х0,8 СТП304.9.1-71] | Прокладка 16х0,8 СТП304.9.1-71 |
Загрузка ...
|
|
| 6 | [Прокладка 12х1,4 СТП304.9.1-71] | Прокладка 12х1,4 СТП304.9.1-71 |
Загрузка ...
|
|
| 7 | [Прокладка 12х1,0 СТП304.9.1-71] | Прокладка 12х1,0 СТП304.9.1-71 |
Загрузка ...
|
|
| 8 | СПС08520 | Редуктор |
Загрузка ...
|
|
| 9 | СПС08650 | Вал левый |
Загрузка ...
|
|
| 10 | [Цепь ПР-25,4-6000 ГОСТ13568-75] | Цепь ПР-25,4-6000 ГОСТ13568-75 |
Загрузка ...
|
|
| 11 | [Звено С-ПР-25,4-6000А ГОСТ13568-75] | Звено С-ПР-25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 12 | [Цепь ПР-25,4-6000 ГОСТ13568-75] | Цепь ПР-25,4-6000 ГОСТ13568-75 |
Загрузка ...
|
|
| 13 | [Цепь ПР-25,4-6000 ГОСТ13568-76] | Цепь ПР-25,4-6000 ГОСТ13568-76 |
Загрузка ...
|
|
| 14 | [Цепь ПР-25,4-6000 ГОСТ33568-76] | Цепь ПР-25,4-6000 ГОСТ33568-76 |
Загрузка ...
|
|
| 15 | [Цепь ПР-25,4-6000 ГОСТ13568-75] | Цепь ПР-25,4-6000 ГОСТ13568-75 |
Загрузка ...
|
|
| 16 | СПС08480 | Блок звездочек |
Загрузка ...
|
|
| 17 | [Цепь ПР-25,4-6000А ГОСТ13568-75] | Цепь ПР-25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 18 | [Цепь ПР-25,4-6000А ГОСТ13568-75] | Цепь ПР-25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 19 | [Звено П-ПР-25,4-6000А ГОСТ13568-75] | Звено П-ПР-25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 20 | [Звено С-ПР-25,4-6000А ГОСТ13568-78] | Звено С-ПР-25,4-6000А ГОСТ13568-78 |
Загрузка ...
|
|
| 21 | [Звено С-ПР-25,4-6000 ГОСТ13568-78] | Звено С-ПР-25,4-6000 ГОСТ13568-78 |
Загрузка ...
|
|
| 22 | [Цепь ПР-25Д-6000А ГОСТ13568-75] | Цепь ПР-25Д-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 23 | КТ4010 | Шайба |
Загрузка ...
|
|
| 24 | КТ4411 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
