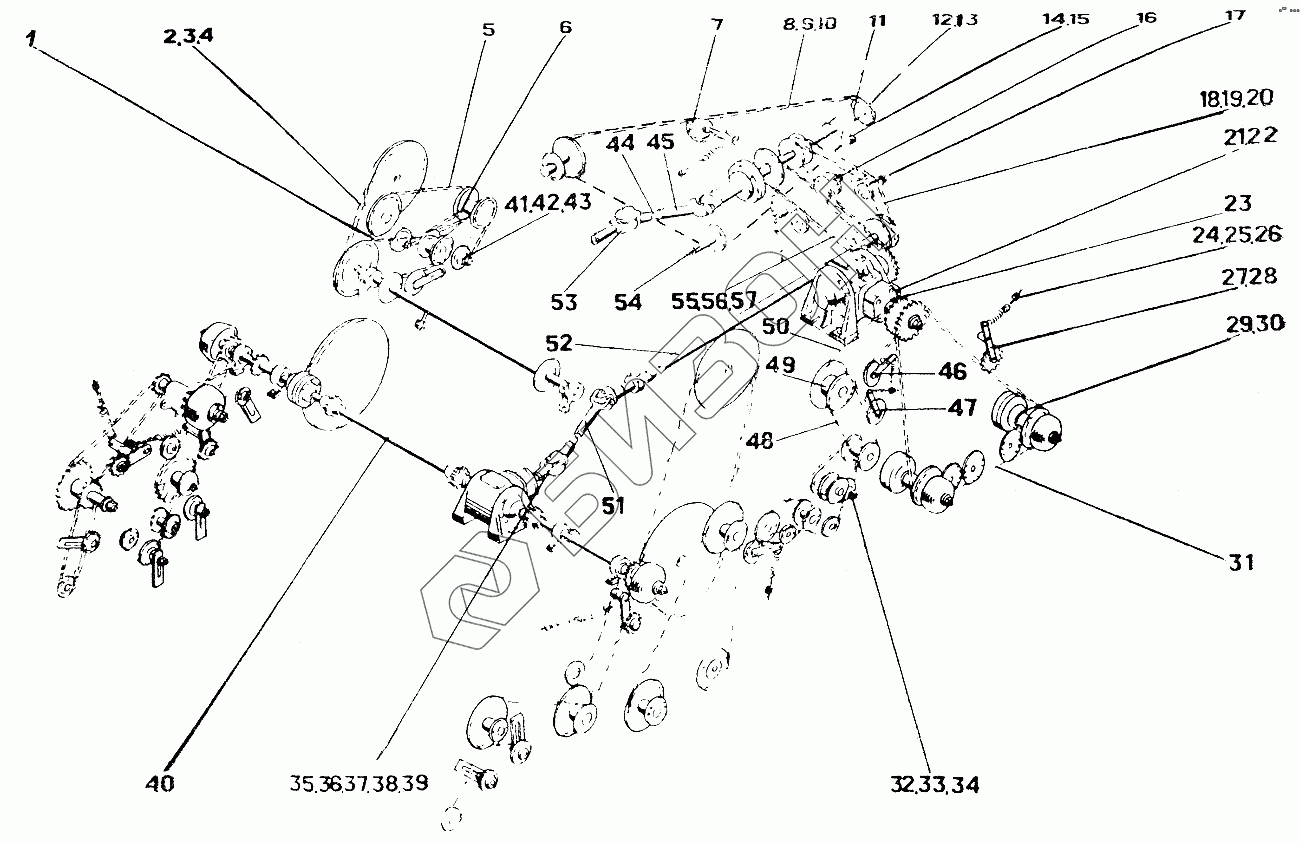

Графический каталог запасных частей к технике: Красная Звезда СПС-4,2А. Трансмиссия СПС08000
СПС08000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПС08000 | СПС08000 | Трансмиссия |
Загрузка ...
|
|
| 1 | [Цепь ПР-25,4-6000А ГОСТ13568-76] | Цепь ПР-25,4-6000А ГОСТ13568-76 |
Загрузка ...
|
|
| 2 | [Цепь ПР-50,8-22700 ГОСТ13568-75] | Цепь ПР-50,8-22700 ГОСТ13568-75 |
Загрузка ...
|
|
| 3 | [Звено С-ПР-50,8-22700 ГОСТ13568-75] | Звено С-ПР-50,8-22700 ГОСТ13568-75 |
Загрузка ...
|
|
| 4 | [Звено П-ПР-50,8-22700 ГОСТ13568-76] | Звено П-ПР-50,8-22700 ГОСТ13568-76 |
Загрузка ...
|
|
| 5 | [Цепь ПР-25,4-6000А ГОСТ13568-75] | Цепь ПР-25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 6 | [Цепь ПР-25,4-6000А ГОСТ13563-75] | Цепь ПР-25,4-6000А ГОСТ13563-75 |
Загрузка ...
|
|
| 7 | БМД59240-05 | Натяжное устройство |
Загрузка ...
|
|
| 8 | [Цепь ПР-25,4-6000 ГОСТ13568-75] | Цепь ПР-25,4-6000 ГОСТ13568-75 |
Загрузка ...
|
|
| 9 | [Звено С-ПР-35,4-6000А ГОСТ13568-75] | Звено С-ПР-35,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 10 | [Звено П-ПР-25,4-6000А ГОСТ13568-75] | Звено П-ПР-25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 11 | СПС08630 | Вал раздаточный |
Загрузка ...
|
|
| 12 | КТ4010 | Шайба |
Загрузка ...
|
|
| 13 | КТ4411 | Шайба |
Загрузка ...
|
|
| 14 | [Прокладка 12х1,0 СТП304.9.1-71] | Прокладка 12х1,0 СТП304.9.1-71 |
Загрузка ...
|
|
| 15 | [Прокладка 12х1,4 СТП304.9.1-71] | Прокладка 12х1,4 СТП304.9.1-71 |
Загрузка ...
|
|
| 16 | СПС08430 | Звездочка силовая |
Загрузка ...
|
|
| 17 | КТ22020А | Натяжное устройство |
Загрузка ...
|
|
| 18 | [Звено П-2ПР-25,4-11400 ГОСТ13566-73] | Звено П-2ПР-25,4-11400 ГОСТ13566-73 |
Загрузка ...
|
|
| 19 | [Звено С-2ПР-25,4-11400 ГОСТ13568-75] | Звено С-2ПР-25,4-11400 ГОСТ13568-75 |
Загрузка ...
|
|
| 20 | [Цепь 2ПР-25Д-11400А ГОСТ13568-75] | Цепь 2ПР-25Д-11400А ГОСТ13568-75 |
Загрузка ...
|
|
| 21 | [Прокладка 16х0,5 СТП304.9.1-71] | Прокладка 16х0,5 СТП304.9.1-71 |
Загрузка ...
|
|
| 22 | [Прокладка 16х1,4 СТП304.9.1-71] | Прокладка 16х1,4 СТП304.9.1-71 |
Загрузка ...
|
|
| 23 | СПС08530 | Редуктор |
Загрузка ...
|
|
| 24 | КТ6170 | Болт натяжной |
Загрузка ...
|
|
| 25 | КТЖ11601 | Пружина |
Загрузка ...
|
|
| 26 | [Гайка М10-6Н.6.093 ГОСТ5915-70] | Гайка М10-6Н.6.093 ГОСТ5915-70 |
Загрузка ...
|
|
| 27 | БМД59240-04 | Натяжное устройство |
Загрузка ...
|
|
| 28 | КТ78402 | Шайба |
Загрузка ...
|
|
| 29 | КТ4044 | Шайба регулировочная |
Загрузка ...
|
|
| 30 | КТ4045 | Шайба регулировочная |
Загрузка ...
|
|
| 31 | [Цепь ПР-25,4-6000А ГОСТ13568-75] | Цепь ПР-25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 32 | БМД59230-02 | Звездочка в сборе |
Загрузка ...
|
|
| 33 | [Гайка М16-6Н.6.093 ГОСТ5919-73] | Гайка М16-6Н.6.093 ГОСТ5919-73 |
Загрузка ...
|
|
| 34 | [Шплинт 4х36.096 ГОСТ397-79] | Шплинт 4х36.096 ГОСТ397-79 |
Загрузка ...
|
|
| 35 | КТ4245 | Шайба специальная |
Загрузка ...
|
|
| 36 | [Шпонка 10х8х45 ГОСТ23360-78] | Шпонка 10х8х45 ГОСТ23360-78 |
Загрузка ...
|
|
| 37 | [Болт М10-6gх30.58.019 ГОСТ7796-70] | Болт М10-6gх30.58.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 38 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 39 | [Шайба С10.02.093 ГОСТ11371-78] | Шайба С10.02.093 ГОСТ11371-78 |
Загрузка ...
|
|
| 40 | СПС08510 | Трансмиссия питателя |
Загрузка ...
|
|
| 41 | БМД59230 | Звездочка в сборе |
Загрузка ...
|
|
| 42 | [Гайка М16-6Н.6.093 ГОСТ5915-70] | Гайка М16-6Н.6.093 ГОСТ5915-70 |
Загрузка ...
|
|
| 43 | КТ22405 | Шайба |
Загрузка ...
|
|
| 44 | СПС08632 | Вал шлицевой |
Загрузка ...
|
|
| 45 | СПС08390 | Шарнир с трубой |
Загрузка ...
|
|
| 46 | БМД59240-01 | Натяжное устройство |
Загрузка ...
|
|
| 47 | БМД59240 | Натяжное устройство |
Загрузка ...
|
|
| 48 | [Цепь ПР-25,4-6000А ГОСТ13568-75] | Цепь ПР-25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 49 | СПС18230-01 | Блок звездочек |
Загрузка ...
|
|
| 50 | [Цепь ПР-25,4-6000А ГОСТ13568-751] | Цепь ПР-25,4-6000А ГОСТ13568-751 |
Загрузка ...
|
|
| 51 | Н.081.03.040.09 | Вал карданный телескопический |
Загрузка ...
|
|
| 52 | Н.051.04.010С | Вал продольный |
Загрузка ...
|
|
| 52 | СПС08620 | Вал продольный |
Загрузка ...
|
|
| 53 | Н.051.04.010С | Вал продольный |
Загрузка ...
|
|
| 53 | СПС08620 | Вал продольный |
Загрузка ...
|
|
| 54 | РКС6.08310 | Звездочка силовая |
Загрузка ...
|
|
| 55 | [Звено П-ПР-25,4-6000 ГОСТ13568-75] | Звено П-ПР-25,4-6000 ГОСТ13568-75 |
Загрузка ...
|
|
| 56 | [Звено С-ПР-25,4-6000 ГОСТ13568-75] | Звено С-ПР-25,4-6000 ГОСТ13568-75 |
Загрузка ...
|
|
| 57 | [Цепь ПР-25,4-6000 ГОСТ13568-75] | Цепь ПР-25,4-6000 ГОСТ13568-75 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
