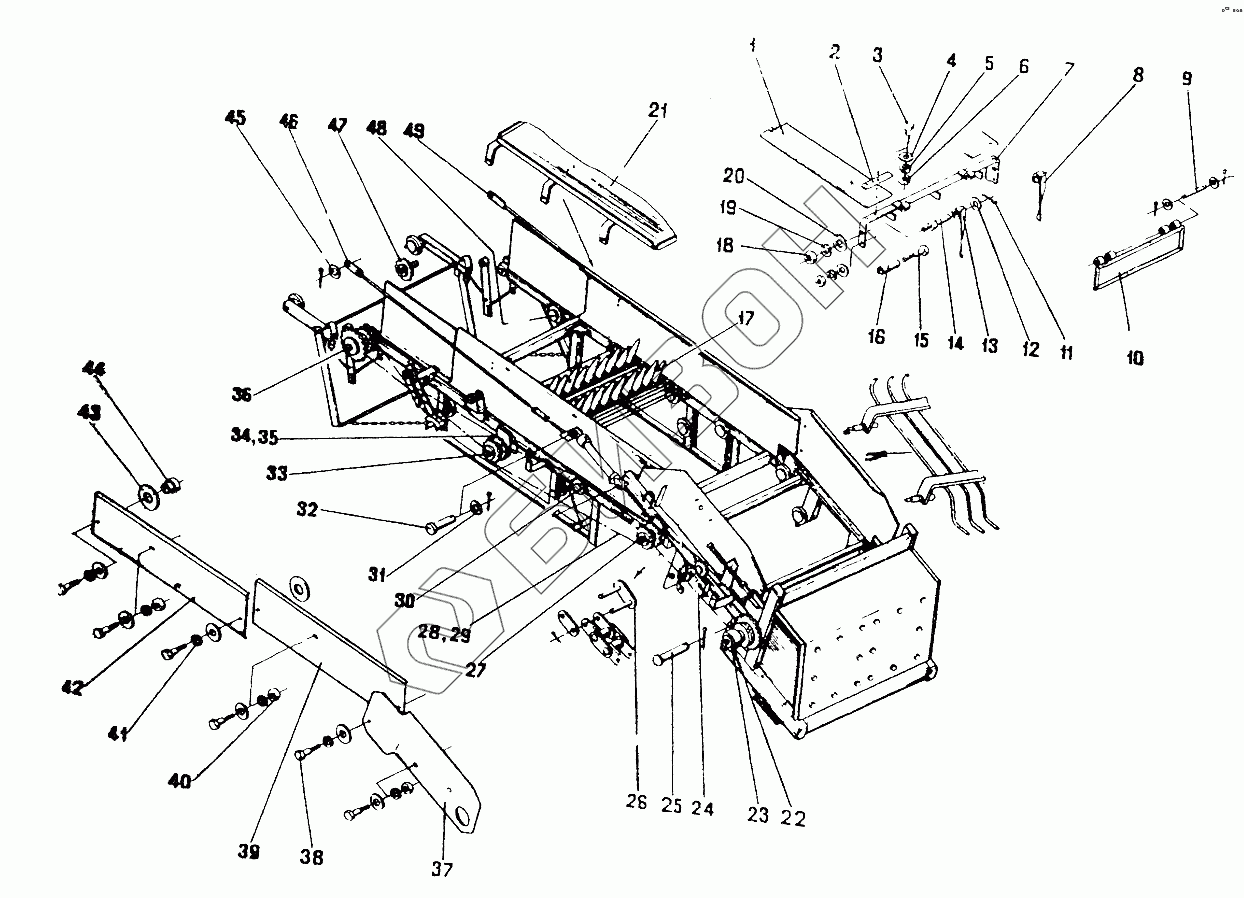

Графический каталог запасных частей к технике: Красная Звезда СПС-4,2А. Транспортер выгрузной СПТ09000
СПТ09000-01
СПТ09000
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПТ09000-01 | СПТ09000-01 | Транспортер выгрузной |
Загрузка ...
|
|
| СПТ09000 | СПТ09000 | Транспортер выгрузной |
Загрузка ...
|
|
| 1 | СПТ09003 | Отражатель |
Загрузка ...
|
|
| 1 | СПТ09003 | Отражатель |
Загрузка ...
|
|
| 2 | СПТ09506 | Планка |
Загрузка ...
|
|
| 2 | СПТ09506 | Планка |
Загрузка ...
|
|
| 3 | [Болт М10-6gх30.58.019 ГОСТ7796-70] | Болт М10-6gх30.58.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 3 | [Болт М10-6gх30.58.019 ГОСТ7796-70] | Болт М10-6gх30.58.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 4 | [Шайба С.10.02.019 ГОСТ11371-78] | Шайба С.10.02.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 4 | [Шайба С.10.02.019 ГОСТ1131-78] | Шайба С.10.02.019 ГОСТ1131-78 |
Загрузка ...
|
|
| 5 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 5 | [Шайба 10.65Г.05 ГОСТ6402-70] | Шайба 10.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 6 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 6 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 7 | СПТ09200 | Кронштейн |
Загрузка ...
|
|
| 7 | СПТ09200 | Кронштейн |
Загрузка ...
|
|
| 8 | СПС18610-01 | Отражатель |
Загрузка ...
|
|
| 8 | СПС18610-01 | Отражатель |
Загрузка ...
|
|
| 9 | СПС02605 | Штырь |
Загрузка ...
|
|
| 9 | СПС02605 | Штырь |
Загрузка ...
|
|
| 10 | СПТ09020 | Щиток |
Загрузка ...
|
|
| 10 | СПТ09020 | Щиток |
Загрузка ...
|
|
| 11 | [Шплинт 3,2х28.0119 ГОСТ397-79] | Шплинт 3,2х28.0119 ГОСТ397-79 |
Загрузка ...
|
|
| 11 | [Шплинт 3,2х28019 ГОСТ397-79] | Шплинт 3,2х28019 ГОСТ397-79 |
Загрузка ...
|
|
| 12 | [Шайба С.16х2.02.019 ГОСТ11371-78] | Шайба С.16х2.02.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 12 | [Шайба С.16х2.02.019 ГОСТ1131-78] | Шайба С.16х2.02.019 ГОСТ1131-78 |
Загрузка ...
|
|
| 13 | СПС18610 | Отражатель |
Загрузка ...
|
|
| 13 | СПС18610 | Отражатель |
Загрузка ...
|
|
| 14 | СПС18632 | Ось |
Загрузка ...
|
|
| 14 | СПС18632 | Ось |
Загрузка ...
|
|
| 15 | [Болт М10-6gх50.58.019 ГОСТ7795-70] | Болт М10-6gх50.58.019 ГОСТ7795-70 |
Загрузка ...
|
|
| 15 | [Болт М10-6gх50.58.019 ГОСТ7795-70] | Болт М10-6gх50.58.019 ГОСТ7795-70 |
Загрузка ...
|
|
| 16 | СПС18836 | Трубка |
Загрузка ...
|
|
| 16 | СПС18836 | Трубка |
Загрузка ...
|
|
| 17 | СПТ09180 | Полотно выгрузного транспортера |
Загрузка ...
|
|
| 17 | СПТ09180-01 | Полотно выгрузного транспортера |
Загрузка ...
|
|
| 18 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 18 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 19 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 19 | [Шайба 12.65Г.05 ГОСТ6402-70] | Шайба 12.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 20 | [Шайба С.12х2.02.019 ГОСТ11371-78] | Шайба С.12х2.02.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 20 | [Шайба С.12х2.02.019 ГОСТ11371-78] | Шайба С.12х2.02.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 21 | СПТ09140 | Щиток в сборе |
Загрузка ...
|
|
| 21 | СПТ09140 | Щиток в сборе |
Загрузка ...
|
|
| 22 | РКС6.07130 | Вал ведущий |
Загрузка ...
|
|
| 22 | РКС6.07130 | Вал ведущий |
Загрузка ...
|
|
| 23 | [Болт М12-6gх40.58.019 ГОСТ7796-70] | Болт М12-6gх40.58.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 23 | [Болт М12-6gх40.58.019 ГОСТ7796-70] | Болт М12-6gх40.58.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 24 | [Цепь ПР-25,4-6000А ГОСТ13568-75] | Цепь ПР-25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 24 | [Цепь ПР-25,4-6000А ГОСТ13568-75] | Цепь ПР-25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 25 | СГ6003 | Штырь |
Загрузка ...
|
|
| 25 | СГ6003 | Штырь |
Загрузка ...
|
|
| 26 | [Звено С-ПР-25,4-6000А ГОСТ13568-75] | Звено С-ПР-25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 26 | [Звено С-ПР-25,4-6000А ГОСТ13568-75] | Звено С-ПР-25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 27 | СПС18030 | Блок звездочек |
Загрузка ...
|
|
| 27 | СПС18030 | Блок звездочек |
Загрузка ...
|
|
| 28 | [Цепь ПР 25,4-6000А ГОСТ13568-75] | Цепь ПР 25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 28 | [Цепь ПР-25,4-6000А ГОСТ13568-75] | Цепь ПР-25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 29 | [Звено П-ПР-25,4-6000А ГОСТ13568-75] | Звено П-ПР-25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 29 | [Звено П-ПР-25,4-6000А ГОСТ13568-75] | Звено П-ПР-25,4-6000А ГОСТ13568-75 |
Загрузка ...
|
|
| 30 | БМД59240 | Натяжное устройство |
Загрузка ...
|
|
| 30 | БМД59240 | Натяжное устройство |
Загрузка ...
|
|
| 31 | КТ03405 | Шайба специальная |
Загрузка ...
|
|
| 31 | КТ03405 | Шайба специальная |
Загрузка ...
|
|
| 32 | [Ось 6-20в12Г(-0,16, -0,37)х55.35.Ц9Хр ГОСТ9660-80] | Ось 6-20в12Г(-0,16, -0,37)х55.35.Ц9Хр ГОСТ9660-80 |
Загрузка ...
|
|
| 32 | [Ось 6-20в12Г(-0,16, -0,37)х55.35.Ц9Хр ГОСТ9660-80] | Ось 6-20в12Г(-0,16, -0,37)х55.35.Ц9Хр ГОСТ9660-80 |
Загрузка ...
|
|
| 33 | РКС6.08300 | Блок звездочек |
Загрузка ...
|
|
| 33 | РКС6.08300 | Блок звездочек |
Загрузка ...
|
|
| 34 | КТ4010 | Шайба |
Загрузка ...
|
|
| 34 | КТ4010 | Шайба |
Загрузка ...
|
|
| 35 | КТ4411 | Шайба |
Загрузка ...
|
|
| 35 | КТ4411 | Шайба |
Загрузка ...
|
|
| 36 | СПС18230 | Блок звездочек |
Загрузка ...
|
|
| 36 | СПС18230 | Блок звездочек |
Загрузка ...
|
|
| 37 | СПС18070 | Щиток |
Загрузка ...
|
|
| 37 | СПС18070 | Щиток |
Загрузка ...
|
|
| 38 | [Болт М8-6gх20.58.019 ГОСТ7796-70] | Болт М8-6gх20.58.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 38 | [Болт М8-6gх20.58.019 ГОСТ7796-70] | Болт М8-6gх20.58.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 39 | СПС18080 | Щиток |
Загрузка ...
|
|
| 39 | СПС18080 | Щиток |
Загрузка ...
|
|
| 40 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 40 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 41 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 41 | [Шайба 8.65Г.05 ГОСТ6402-70] | Шайба 8.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 42 | СПС18080-01 | Щиток |
Загрузка ...
|
|
| 42 | СПС18080-01 | Щиток |
Загрузка ...
|
|
| 43 | БМД14407 | Шайба специальная |
Загрузка ...
|
|
| 43 | БМД14407 | Шайба специальная |
Загрузка ...
|
|
| 44 | СПС18832 | Втулка |
Загрузка ...
|
|
| 44 | СПС18832 | Втулка |
Загрузка ...
|
|
| 45 | КТ4089 | Шайба специальная |
Загрузка ...
|
|
| 45 | КТ4089 | Шайба специальная |
Загрузка ...
|
|
| 46 | СПТ09030 | Тяга |
Загрузка ...
|
|
| 46 | СПТ09030 | Тяга |
Загрузка ...
|
|
| 47 | СПТ09160 | Звездочка |
Загрузка ...
|
|
| 47 | СПТ09160 | Звездочка |
Загрузка ...
|
|
| 48 | РКС6.16050 | Ролик в сборе |
Загрузка ...
|
|
| 48 | РКС6.16050 | Ролик в сборе |
Загрузка ...
|
|
| 49 | СПТ09040 | Тяга |
Загрузка ...
|
|
| 49 | СПТ09040 | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
