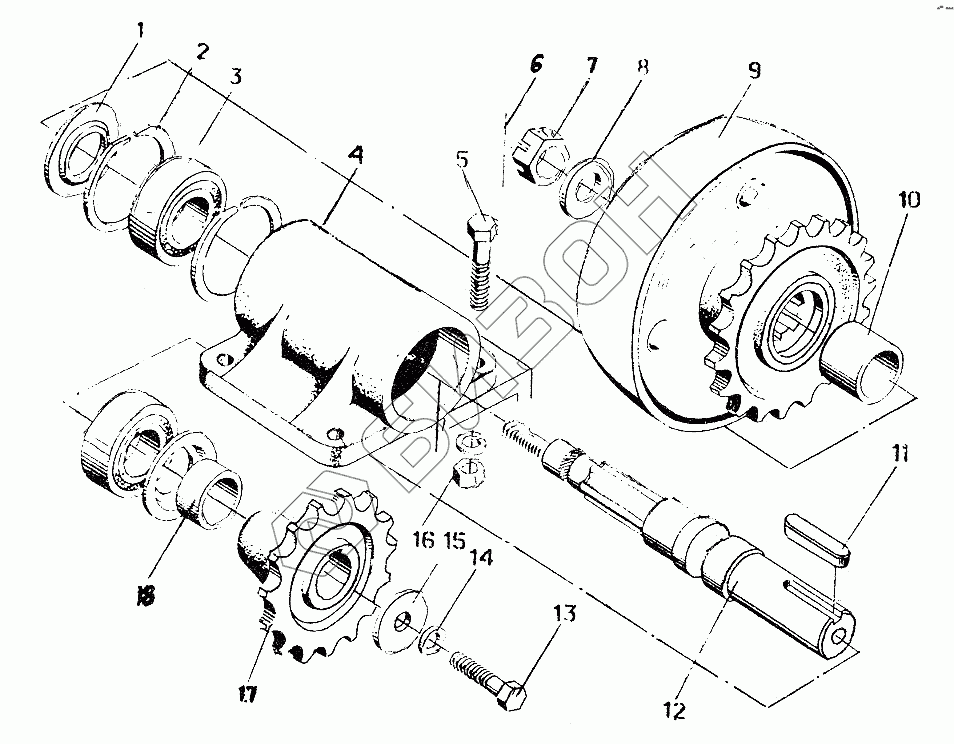

Графический каталог запасных частей к технике: Красная Звезда СПС-4,2А. Вал промежуточный СПС08470
СПС08470
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПС08470 | СПС08470 | Вал промежуточный |
Загрузка ...
|
|
| 1 | КТ03403 | Шайба защитная |
Загрузка ...
|
|
| 2 | 2С72 | Кольцо ГОСТ13941-86 |
Загрузка ...
|
|
| 3 | 180207С17 | Подшипник ГОСТ8882-75 |
Загрузка ...
|
|
| 4 | КТ21103А | Корпус подшипника |
Загрузка ...
|
|
| 5 | [Болт М12-6gх40.58.019 ГОСТ5915-70] | Болт М12-6gх40.58.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 6 | [Шплинт 5х45.019 ГОСТ397-79] | Шплинт 5х45.019 ГОСТ397-79 |
Загрузка ...
|
|
| 7 | [Гайка М24-6Н.6.019 ГОСТ5919-73] | Гайка М24-6Н.6.019 ГОСТ5919-73 |
Загрузка ...
|
|
| 8 | [Шайба 024.02.019 ГОСТ11371-78] | Шайба 024.02.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 9 | СПС08550-05 | Предохранительная муфта с сигнализатором |
Загрузка ...
|
|
| 10 | КТ70809-24 | Втулка |
Загрузка ...
|
|
| 11 | [Шпонка 10х8х40 ГОСТ23360-78] | Шпонка 10х8х40 ГОСТ23360-78 |
Загрузка ...
|
|
| 12 | СПС08646 | Вал |
Загрузка ...
|
|
| 13 | [Болт М12-6gх30.58.019 ГОСТ7796-70] | Болт М12-6gх30.58.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 14 | [Шайба 12.65Г.05 ГОСТ6502-70] | Шайба 12.65Г.05 ГОСТ6502-70 |
Загрузка ...
|
|
| 15 | КТ4245 | Шайба специальная |
Загрузка ...
|
|
| 16 | [Гайка М12-6Н.6.019 ГОСТ6916-70] | Гайка М12-6Н.6.019 ГОСТ6916-70 |
Загрузка ...
|
|
| 17 | Н.022.409-91 | Звездочка |
Загрузка ...
|
|
| 18 | КТ70609-23 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
