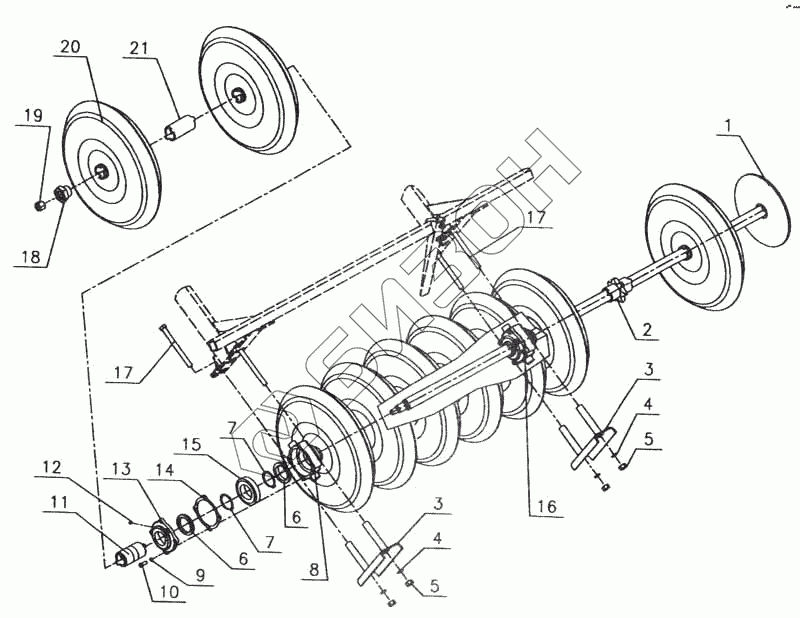

Графический каталог запасных частей к технике: Красная Звезда СТС-2 (6). Батарея катков СТС 0115000
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СКС.01.23.010 | Вал |
Загрузка ...
|
|
| 2 | СЗШ.00.590 | Звездочка |
Загрузка ...
|
|
| 3 | СКС.01.30.000 | Направитель |
Загрузка ...
|
|
| 4 | 16 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | 2.2-60х85-3 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 7 | А 60 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 8 | СЗР-00.638 | Корпус |
Загрузка ...
|
|
| 9 | 1065Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | М10-6gх25.56.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 11 | СЗР-00.811 | Втулка |
Загрузка ...
|
|
| 12 | 2.2.45.УХЛ1.Ц9хр ГОСТ 19853-74 | Масленка |
Загрузка ...
|
|
| 13 | СЗР-00.207-А | Крышка |
Загрузка ...
|
|
| 14 | СЗР-00.001 | Прокладка |
Загрузка ...
|
|
| 15 | 212 ГОСТ 8338-75 | Подшипник |
Загрузка ...
|
|
| 16 | СЗШ.00.580 | Подшипник |
Загрузка ...
|
|
| 17 | М16-6gх180.66.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | СЗШ.00.661 | Гайка |
Загрузка ...
|
|
| 19 | М20х1,5-6Н.6.019 ГОСТ 15523-70 | Гайка |
Загрузка ...
|
|
| 20 | СТС 01.15.020 | Каток |
Загрузка ...
|
|
| 21 | СЗР-00.809-А | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
