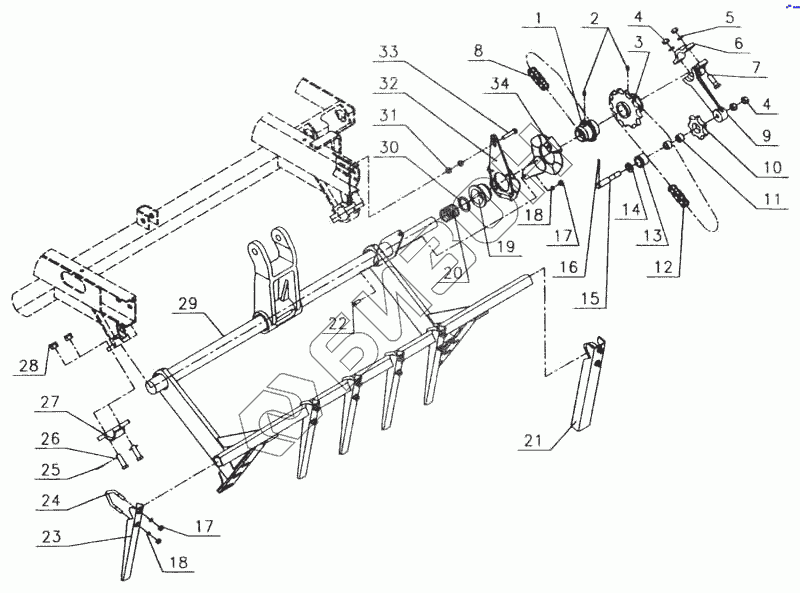

Графический каталог запасных частей к технике: Красная Звезда СТС-2 (6). Механизм разобщителя
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СКС.01.06.602 | Звездочка |
Загрузка ...
|
|
| 2 | 1.2 УХЛ1.Ц9хр ГОСТ 19853-74 | Масленка |
Загрузка ...
|
|
| 3 | СЗШ 06.120А | Звездочка |
Загрузка ...
|
|
| 4 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 5 | 16 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 6 | СЗШ.06.502 | Накладка |
Загрузка ...
|
|
| 7 | М16-6gх50 56.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 8 | С20.10-03 | Цепь |
Загрузка ...
|
|
| 9 | СЗШ.06.206 | Кронштейн |
Загрузка ...
|
|
| 10 | СЗШ 00.663-01 | Звездочка |
Загрузка ...
|
|
| 11 | 45-68000.54 | Втулка |
Загрузка ...
|
|
| 12 | ПРД-38-3000 ГОСТ 13568-75 | Цепь |
Загрузка ...
|
|
| 13 | СЗШ 00.8001 | Втулка |
Загрузка ...
|
|
| 14 | С 20.01.10.019 ГОСТ 11371-88 | Шайба |
Загрузка ...
|
|
| 15 | СТС 01.03.6003 | Вал |
Загрузка ...
|
|
| 16 | 5х28.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 17 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 18 | 10 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 19 | СКС 01.06.603 | Втулка |
Загрузка ...
|
|
| 20 | СЗШ 06.622 | Пружина |
Загрузка ...
|
|
| 21 | СТС 01.00.701 | Ограждение |
Загрузка ...
|
|
| 22 | М10-6qх25 56.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 23 | СТС 01.00.401 | Чистик |
Загрузка ...
|
|
| 24 | 3М10х71х90х25 ОСТ 23.2.10-81 | Скоба |
Загрузка ...
|
|
| 25 | 4х36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 26 | 2М16-6q50.56.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 27 | СЗР-00.304 | Подшипник |
Загрузка ...
|
|
| 28 | М16-6Н.6.019 ГОСТ 5918-73 | Гайка |
Загрузка ...
|
|
| 29 | СТС 01.14.000 | Рамка |
Загрузка ...
|
|
| 30 | СКС 01.06.405 | Шайба |
Загрузка ...
|
|
| 31 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 32 | СКС 01.06.040 | Поводок |
Загрузка ...
|
|
| 33 | М12-6gх60.56.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 34 | СКС 01.06 010 | Кулачок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
