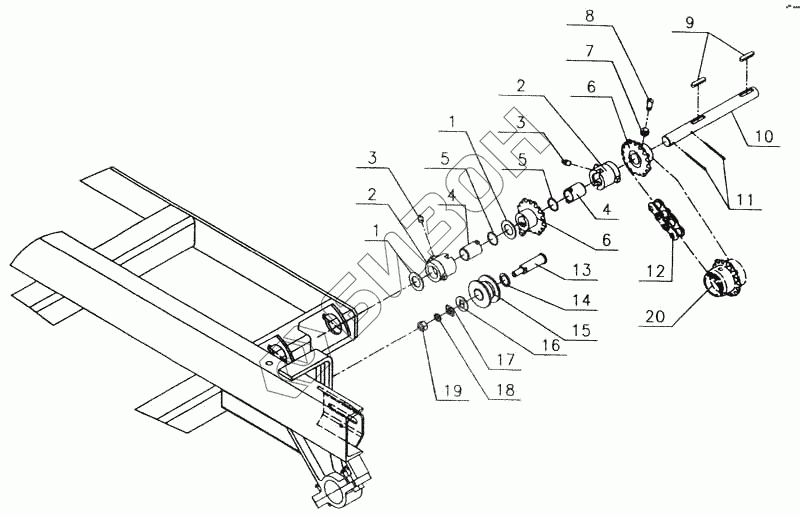

Графический каталог запасных частей к технике: Красная Звезда СТС-2 (6). Промежуточный вал механизма привода
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | С 24х2.01.10.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 2 | СЗГ.00.141 | Букса |
Загрузка ...
|
|
| 3 | 1.2 УХЛ1.у9хр ГОСТ 19853-74 | Масленка |
Загрузка ...
|
|
| 4 | СЗГ.00.001 | Втулка |
Загрузка ...
|
|
| 5 | 30 МН 470-61 | Кольцо запорное |
Загрузка ...
|
|
| 6 | СТС 01.03.010 | Звездочка |
Загрузка ...
|
|
| 7 | М10-6Н.6 019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 8 | С17.601-02 | Винт |
Загрузка ...
|
|
| 9 | 8х7х40 ГОСТ 23360-76 | Шпонка |
Загрузка ...
|
|
| 10 | СТС 01.03.6003 | Вал |
Загрузка ...
|
|
| 11 | 5х40.01.019 ГОСТ 397-78 | Шплинт |
Загрузка ...
|
|
| 12 | С20.10-03 | Цепь |
Загрузка ...
|
|
| 13 | СУПА 00.668 | Ось |
Загрузка ...
|
|
| 14 | С80.410 | Шайба |
Загрузка ...
|
|
| 15 | СУПА.00.016-01 | Ролик |
Загрузка ...
|
|
| 16 | СГЖ-00.433 | Шайба |
Загрузка ...
|
|
| 17 | С10.401-01 | Шайба |
Загрузка ...
|
|
| 18 | 12 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 19 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 20 | СКС.01.06.602 | Звездочка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
