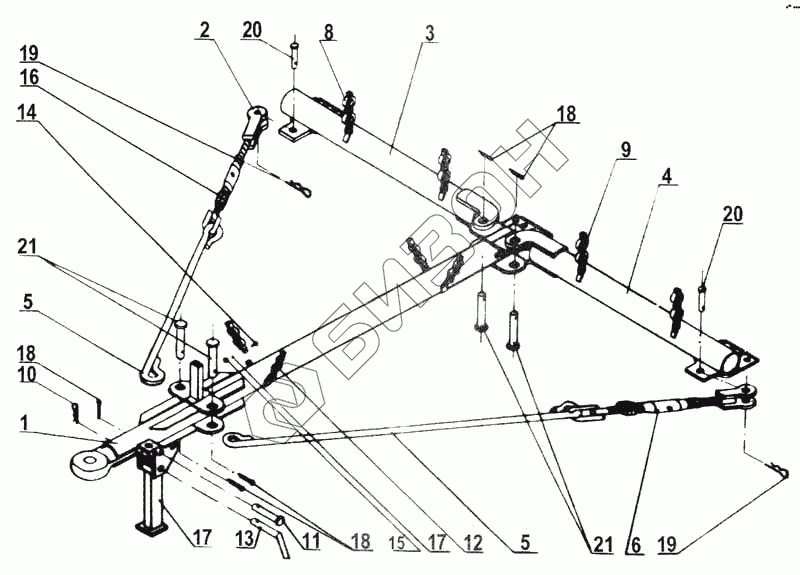

Графический каталог запасных частей к технике: Красная Звезда СТС-2 (6). Сцепка СТЗ 0100000
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СКЗ.02.01.000 | Брус продольный |
Загрузка ...
|
|
| 2 | СЗР.01.290 | Ушко |
Загрузка ...
|
|
| 3 | СКЗ.02.02.000 | Брус правый |
Загрузка ...
|
|
| 4 | СКЗ.02.03.000 | Брус левый |
Загрузка ...
|
|
| 5 | СКЗ.02.04.000 | Тяга |
Загрузка ...
|
|
| 6 | СКС 01.37.000А | Гайка стяжная |
Загрузка ...
|
|
| 7 | СКС 02.11.000 | Подставка |
Загрузка ...
|
|
| 8 | БДР-519 | Стремянка |
Загрузка ...
|
|
| 9 | СЗР.01.524 | Планка |
Загрузка ...
|
|
| 10 | С 54.602-02 | Шплинт пружинный |
Загрузка ...
|
|
| 11 | СКС 01.00.602 | Ось |
Загрузка ...
|
|
| 12 | СКС 02.00.501 | Планка |
Загрузка ...
|
|
| 13 | СМЕ 20.602 | Штырь |
Загрузка ...
|
|
| 14 | М8-6qх30.56.019 ГОСТ 7796 | Болт |
Загрузка ...
|
|
| 15 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | М30-6Н.04.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 17 | 8 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 18 | 5х36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 19 | 5х64.019 ОСТ 23.22-79 | Шплинт пружинный |
Загрузка ...
|
|
| 20 | 6-28h11х85.35.Ц15хр. ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 21 | 6-28М1х140.35.Ц15хр. ГОСТ 9650-80 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
