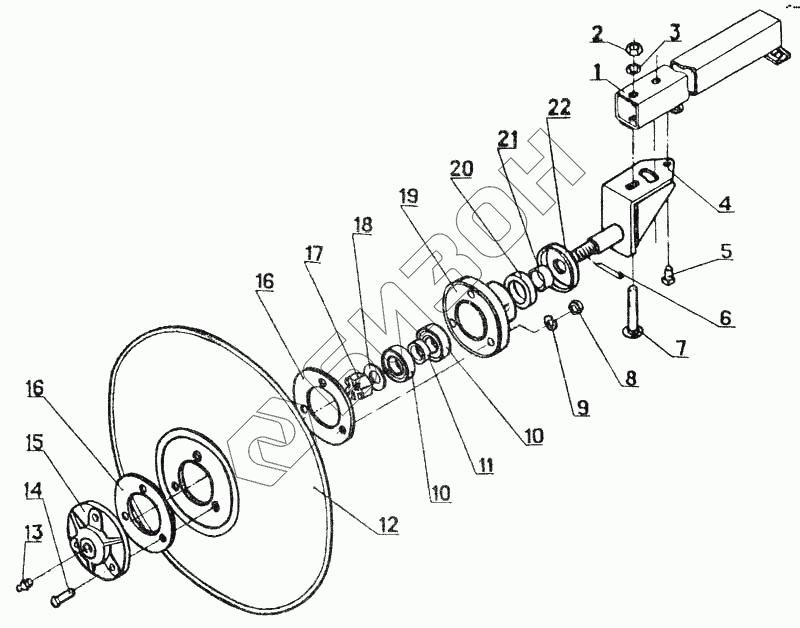

Графический каталог запасных частей к технике: Красная Звезда СУПН-12А. Диск маркера
1
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СУПА 00.2060-01 | Труба |
Загрузка ...
|
|
| 1 | СУПА.00.2060-02 | Труба (477323082103) |
Загрузка ...
|
|
| 1 | СУПА.00.2060 | Труба (477323081908) |
Загрузка ...
|
|
| 2 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | Шайба 12 65Г 019 ГОСТ 6402-70 | Шайба 12 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | СШЕ04.130 | Ось |
Загрузка ...
|
|
| 5 | Винт В.М8-6gх30.33Н.019 ГОСТ 1483-84 | Винт В.М8-6gх30.33Н.019 ГОСТ 1483-84 |
Загрузка ...
|
|
| 6 | Шплинт 4х40.019 ГОСТ 397-79 | Шплинт 4х40.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 7 | Болт М 12х70.58.019 ГОСТ 7802-81 | Болт М 12х70.58.019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 8 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | Шайба 10 65Г 019 ГОСТ 6402-70 | Шайба 10 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | Подшипник 205 ГОСТ 8338-75 | Подшипник 205 ГОСТ 8338-75 |
Загрузка ...
|
|
| 11 | Н-109.02.802 | Втулка |
Загрузка ...
|
|
| 12 | Н 154.00.419-04 | Диск 3-2-400х3-90-1 ГОСТ 198-75 |
Загрузка ...
|
|
| 13 | Масленка 1,2.Ц6хр. ГОСТ 19853-74 | Масленка 1,2.Ц6хр. ГОСТ 19853-74 |
Загрузка ...
|
|
| 14 | Болт М10-6gх45.66.019 ГОСТ 7796-70 | Болт М10-6gх45.66.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 15 | Н-109.02.102 | Крышка |
Загрузка ...
|
|
| 16 | Н-109.03.001-01 | Прокладка |
Загрузка ...
|
|
| 17 | Гайка М20-6Н.6.019 ГОСТ 5918-73 | Гайка М20-6Н.6.019 ГОСТ 5918-73 |
Загрузка ...
|
|
| 18 | Шайба С.20.01.10.019 ГОСТ 11371-78 | Шайба С.20.01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 19 | Н-109.02.101 | Корпус |
Загрузка ...
|
|
| 20 | Манжета 2,2-30х52-1 ГОСТ 8752-79/ ОСТ 38 05146-78 | Манжета 2,2-30х52-1 ГОСТ 8752-79/ ОСТ 38 05146-78 |
Загрузка ...
|
|
| 21 | Н-109.02.801 | Втулка |
Загрузка ...
|
|
| 22 | Н-109.01.403-01 | Колпачок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
