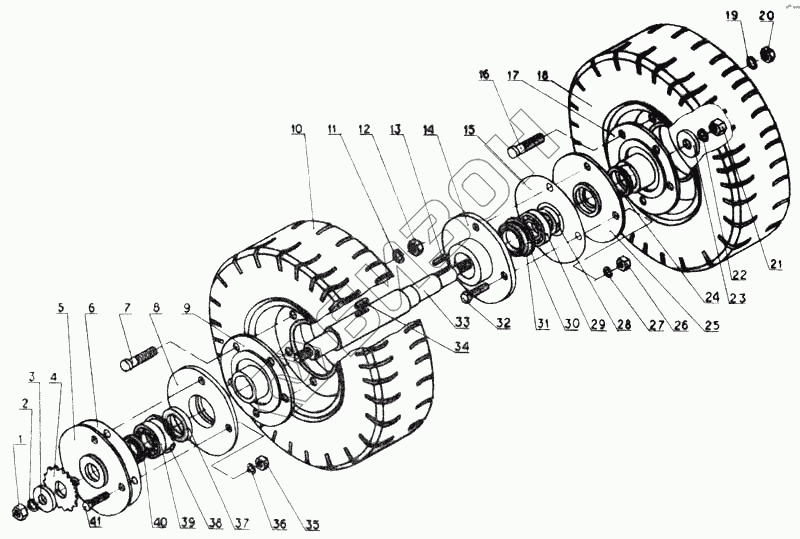

Графический каталог запасных частей к технике: Красная Звезда СУПН-12А. Колесо опорно-приводное
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
21
22
22
22
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Гайка М 20-6Н.6.019 ГОСТ 5915-70 | Гайка М 20-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | Гайка М18х1,5-6Н.6.019 ГОСТ 5915-71 | Гайка М18х1,5-6Н.6.019 ГОСТ 5915-71 |
Загрузка ...
|
|
| 2 | Шайба 20.65Г.019 ГОСТ 6402-70 | Шайба 20.65Г.019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 3 | ЗТЗУ 00.454 | Шайба |
Загрузка ...
|
|
| 4 | СУПА 00.4024-04 | Звездочка 15,875-21-40 |
Загрузка ...
|
|
| 4 | Манжета 1,2-40х62-1 ГОСТ 8752-79/ ОСТ 3805146-78 | Манжета 1,2-40х62-1 ГОСТ 8752-79/ ОСТ 3805146-78 |
Загрузка ...
|
|
| 5 | ЗТЗК 00.203 | Крышка |
Загрузка ...
|
|
| 6 | ЗТЗК 00.009 | Прокладка |
Загрузка ...
|
|
| 7 | ЗТЗУ 00.00.619 | Болт |
Загрузка ...
|
|
| 8 | ЗТЗК 00.202 | Корпус |
Загрузка ...
|
|
| 9 | ЗТЗК 00.260 | Ступица |
Загрузка ...
|
|
| 10 | Шина 6,25-1 ОВ-97А ТУ 3810491-87 НС8 | Шина 6,25-1 ОВ-97А ТУ 3810491-87 НС8 |
Загрузка ...
|
|
| 11 | Шайба 18.65Г.019 ГОСТ 6402-70 | Шайба 18.65Г.019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | Гайка М18х1,5-6Н.6.019 ГОСТ 5915-70 | Гайка М18х1,5-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | Шпонка 10х8х40 ГОСТ 23360-78 | Шпонка 10х8х40 ГОСТ 23360-78 |
Загрузка ...
|
|
| 14 | ЗТЗК 00.202 | Корпус |
Загрузка ...
|
|
| 15 | ЗТЗК 00.009 | Прокладка |
Загрузка ...
|
|
| 16 | ЗТЗУ 00.00.619 | Болт |
Загрузка ...
|
|
| 17 | ЗТЗК 00.260-01 | Ступица |
Загрузка ...
|
|
| 19 | Шайба 18.65Г.019 ГОСТ 6402-70 | Шайба 18.65Г.019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | Гайка М 20-6Н.6.019 ГОСТ 5915-71 | Гайка М 20-6Н.6.019 ГОСТ 5915-71 |
Загрузка ...
|
|
| 22 | ЗТЗУ 00.454 | Шайба |
Загрузка ...
|
|
| 22 | Шайба 20.65Г.019 ГОСТ 6402-71 | Шайба 20.65Г.019 ГОСТ 6402-71 |
Загрузка ...
|
|
| 25 | ЗТЗК 00.203 | Крышка |
Загрузка ...
|
|
| 26 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | Шайба 16.65Г.019 ГОСТ 6402-70 | Шайба 16.65Г.019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | Манжета 1,2-40х62-1 ГОСТ 8752-79/ ОСТ 3805146-78 | Манжета 1,2-40х62-1 ГОСТ 8752-79/ ОСТ 3805146-78 |
Загрузка ...
|
|
| 29 | Подшипник 208 ГОСТ 8338-75 | Подшипник 208 ГОСТ 8338-75 |
Загрузка ...
|
|
| 30 | Кольцо А80 ГОСТ 13943-86 | Кольцо А80 ГОСТ 13943-86 |
Загрузка ...
|
|
| 31 | Манжета 1,2-55х80-1 ГОСТ 8752-79/ ОСТ 3805146-78 | Манжета 1,2-55х80-1 ГОСТ 8752-79/ ОСТ 3805146-78 |
Загрузка ...
|
|
| 32 | Болт М16-6дх55.58.019 ГОСТ 7796-70 | Болт М16-6дх55.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 33 | ЗТЗК 00.280 | Вал |
Загрузка ...
|
|
| 34 | Шпонка 10х8х40 ГОСТ 23360-78 | Шпонка 10х8х40 ГОСТ 23360-78 |
Загрузка ...
|
|
| 35 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 36 | Шайба 16.65Г.019 ГОСТ 6402-70 | Шайба 16.65Г.019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 37 | Манжета 1,2-55х80-1 ГОСТ 8752-79/ ОСТ 3805146-78 | Манжета 1,2-55х80-1 ГОСТ 8752-79/ ОСТ 3805146-78 |
Загрузка ...
|
|
| 38 | Кольцо А80 ГОСТ 13943-86 | Кольцо А80 ГОСТ 13943-86 |
Загрузка ...
|
|
| 39 | Подшипник 208 ГОСТ 8338-75 | Подшипник 208 ГОСТ 8338-75 |
Загрузка ...
|
|
| 41 | Болт М16-6дх55.58.019 ГОСТ 7796-70 | Болт М16-6дх55.58.019 ГОСТ 7796-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
