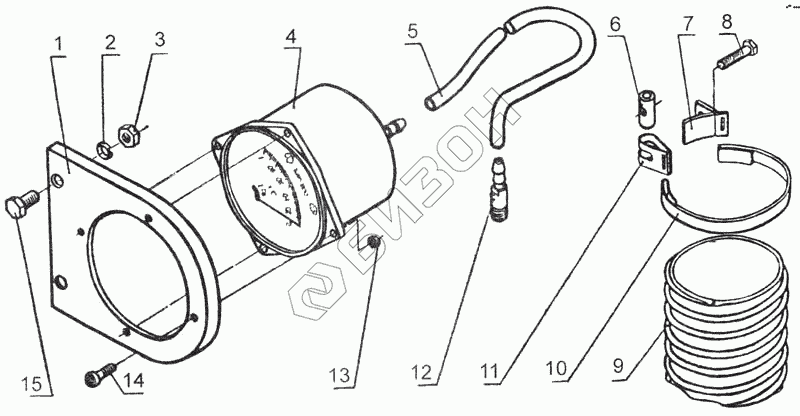

Графический каталог запасных частей к технике: Красная Звезда СУПН-12А. Тягомер. Воздуховод

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 СУПА 00.4102 Кронштейн
Загрузка ...
2 Шайба 8 65Г 019 ГОСТ 6402-70 Шайба 8 65Г 019 ГОСТ 6402-70
Загрузка ...
3 Гайка М8-6Н.6.019 ГОСТ 5915-70 Гайка М8-6Н.6.019 ГОСТ 5915-70
Загрузка ...
4 ТмМП-100-1000х2,5 ГСП Тягомер мембранный показывающий ТУ 25-02-1730-74 (421223710401)
Загрузка ...
5 Трубка 2-ЗС 6,3х20 ГОСТ 5496-78 Трубка 2-ЗС 6,3х20 ГОСТ 5496-78
Загрузка ...
6 Н.055.059 Гайка
Загрузка ...
7 Н 055.045-06 Скоба
Загрузка ...
8 Болт М6-6gх30.58.019 ГОСТ 7798-70 Болт М6-6gх30.58.019 ГОСТ 7798-70
Загрузка ...
9 СУПК-00.074 Воздуховод (477323646504)
Загрузка ...
10 Н.055.049-08 Лента
Загрузка ...
11 Н.055.057-02 Петля
Загрузка ...
12 СУПА.00.666 Штуцер (478311060102)
Загрузка ...
13 Гайка М5-6Н.6.019 ГОСТ 5927-70 Гайка М5-6Н.6.019 ГОСТ 5927-70
Загрузка ...
14 Винт ВМ5-6gх16.58.019 ГОСТ 17473-80 Винт ВМ5-6gх16.58.019 ГОСТ 17473-80
Загрузка ...
15 Болт М8-6gх16.58.019 ГОСТ 7796-70 Болт М8-6gх16.58.019 ГОСТ 7796-70
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
