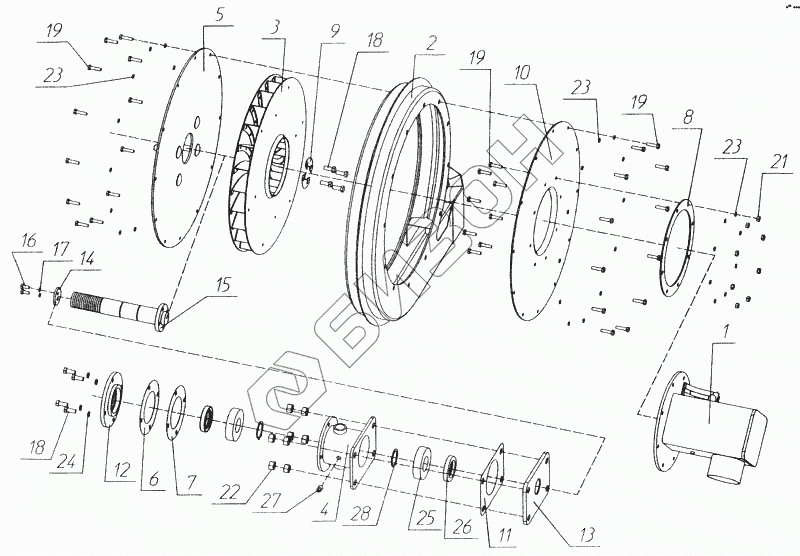

Графический каталог запасных частей к технике: Красная Звезда СУПН-12А. Вентилятор. Вал верхний
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
19
21
22
23
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 509.046.520 | Раструб |
Загрузка ...
|
|
| 2 | 509.046.540 | Кожух |
Загрузка ...
|
|
| 3 | 509.046.1590 | Ротор |
Загрузка ...
|
|
| 4 | 509.046.2160А | Корпус |
Загрузка ...
|
|
| 5 | 509.046.2190 | Боковина |
Загрузка ...
|
|
| 6 | СДМ 00.021 | Прокладка |
Загрузка ...
|
|
| 7 | СДМ 00.443 | Прокладка |
Загрузка ...
|
|
| 8 | СУПА 00.019 | Прокладка |
Загрузка ...
|
|
| 9 | СУПА 00.425 | Чека |
Загрузка ...
|
|
| 10 | СУПК 00.415 | Боковина |
Загрузка ...
|
|
| 11 | 509.046.026 | Прокладка |
Загрузка ...
|
|
| 12 | 509.046.215 | Крышка |
Загрузка ...
|
|
| 13 | 509.046.217 | Крышка |
Загрузка ...
|
|
| 14 | 509.046.4309 | Шайба |
Загрузка ...
|
|
| 15 | 509.046.6045А | Вал |
Загрузка ...
|
|
| 16 | Болт М6-6gх14.58.019 ГОСТ 7798-70 | Болт М6-6gх14.58.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | Шайба 6 65Г 019 ГОСТ 6402-70 | Шайба 6 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | Болт М8-6gх20.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | Болт М6-6gх25.58.019 ГОСТ 7798-70 | Болт М6-6gх25.58.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 21 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 22 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | Шайба 6 65Г 019 ГОСТ 6402-70 | Шайба 6 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | Шайба 8 65Г 019 ГОСТ 6402-70 | Шайба 8 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | Подшипник 36207 ГОСТ 831-75 | Подшипник 36207 ГОСТ 831-75 |
Загрузка ...
|
|
| 26 | Манжета 2,2-35х58-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | Манжета 2,2-35х58-1 ГОСТ 8752-79/ ОСТ 38.05146-78 |
Загрузка ...
|
|
| 27 | Масленка 1,2.Ц9хр. ГОСТ 19853-74 | Масленка 1,2.Ц9хр. ГОСТ 19853-74 |
Загрузка ...
|
|
| 28 | Кольцо А35 ГОСТ 13942-86 | Кольцо А35 ГОСТ 13942-86 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
