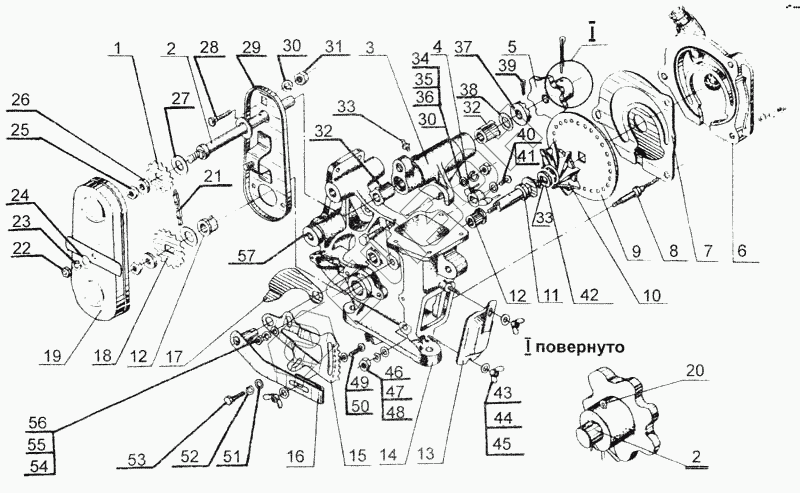

Графический каталог запасных частей к технике: Красная Звезда СУПН-8. Аппарат Н 126.13.010
1
2
2
3
4
5
6
7
8
9
9
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н-126.13.401 | Звездочка 12,7-13-18 |
Загрузка ...
|
|
| 2 | Н-126.13.601 | Вал |
Загрузка ...
|
|
| 3 | Н-126.13.050 | Подшипник |
Загрузка ...
|
|
| 4 | Н-126.13.030 | Вилка |
Загрузка ...
|
|
| 5 | Н-126.13.101 | Звездочка 31.75-7-18Ш-1Б ОСТ 23.2.45 |
Загрузка ...
|
|
| 6 | Н-126.13.001 | Крышка |
Загрузка ...
|
|
| 7 | Н-126.13.002 | Прокладка |
Загрузка ...
|
|
| 8 | Н-126.13.603-01 | Шпилька |
Загрузка ...
|
|
| 9 | Н-126.13.070 | Диск 14 отв. Диаметр 3 |
Загрузка ...
|
|
| 9 | Н-126.13.070-01 | Диск 14 отв. Диаметр 5,5 |
Загрузка ...
|
|
| 9 | Н-126.13.070-03 | Диск 22 отв. Диаметр 3 |
Загрузка ...
|
|
| 9 | Н-126.13.070-02 | Диск 22 отв. Диаметр 5,5 |
Загрузка ...
|
|
| 9 | Н-126.13.070-04 | Диск без отверстий (479163316004) |
Загрузка ...
|
|
| 10 | Н-126.13.080 | Ворошилка |
Загрузка ...
|
|
| 11 | Н-126.13.606 | Вал |
Загрузка ...
|
|
| 12 | Н-126.13.007 | Втулка |
Загрузка ...
|
|
| 13 | Н-126.13.410 | Крышка (479163324808) |
Загрузка ...
|
|
| 14 | Н-126.13.008 | Корпус |
Загрузка ...
|
|
| 15 | Н-126.13.003 | Шкала |
Загрузка ...
|
|
| 16 | Н-126.13.020 | Рычаг |
Загрузка ...
|
|
| 17 | Н-126.13.415 | Заслонка |
Загрузка ...
|
|
| 18 | Н-126.13.402 | Звездочка 12,7-16-18 |
Загрузка ...
|
|
| 19 | Н-126.13.140 | Крышка |
Загрузка ...
|
|
| 20 | Шплинт 5х50.019 ГОСТ 397 | Шплинт 5х50.019 ГОСТ 397 |
Загрузка ...
|
|
| 21 | Звено С-ПР-12,7-900-2 ГОСТ 13568 | Звено С-ПР-12,7-900-2 ГОСТ 13568 |
Загрузка ...
|
|
| 21 | Цепь ПР-12,7-900-2 ГОСТ 13568 | Цепь ПР-12,7-900-2 ГОСТ 13568 |
Загрузка ...
|
|
| 22 | Гайка М8-6Н.6.019 ГОСТ 5915 | Гайка М8-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 23 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 24 | Шайба С.8х1,5.01.019 ГОСТ 11371 | Шайба С.8х1,5.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 25 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 26 | Н-126.13.605 | Шайба |
Загрузка ...
|
|
| 27 | Шайба С. 18х1.01.019 ГОСТ 11371 | Шайба С. 18х1.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 28 | Болт М10-6gх30.58.019 ГОСТ 7802 | Болт М10-6gх30.58.019 ГОСТ 7802 |
Загрузка ...
|
|
| 29 | Н-126.13.040 | Дно |
Загрузка ...
|
|
| 30 | Шайба 10.65Г.019 ГОСТ 6402 | Шайба 10.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 31 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 32 | Н-041.19.001 | Втулка |
Загрузка ...
|
|
| 33 | Масленка 1.2.Ц6хр ГОСТ 19853 | Масленка 1.2.Ц6хр ГОСТ 19853 |
Загрузка ...
|
|
| 34 | Болт М10-6gх40.58.019 ГОСТ 7796 | Болт М10-6gх40.58.019 ГОСТ 7796 |
Загрузка ...
|
|
| 35 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 36 | Шайба С.10.01.019 ГОСТ 11371 | Шайба С.10.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 37 | Н-041.19.201 | Шайба |
Загрузка ...
|
|
| 38 | Шайба С. 18х1.01.019 ГОСТ 11371 | Шайба С. 18х1.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 39 | Шплинт 4х25.019 ГОСТ 397 | Шплинт 4х25.019 ГОСТ 397 |
Загрузка ...
|
|
| 40 | Винт В1 М6-6gх10.58.019 ГОСТ 17473 | Винт В1 М6-6gх10.58.019 ГОСТ 17473 |
Загрузка ...
|
|
| 41 | Н-126.13.418 | Шайба |
Загрузка ...
|
|
| 42 | Н-126.13.414-01 | Шайба |
Загрузка ...
|
|
| 43 | Гайка М8-6Н К4 33-8 ГОСТ 3032 | Гайка М8-6Н К4 33-8 ГОСТ 3032 |
Загрузка ...
|
|
| 44 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 45 | Н-129.13.609 | Шпилька |
Загрузка ...
|
|
| 46 | Гайка М8-6Н.6.019 ГОСТ 5915 | Гайка М8-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 47 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 48 | Шайба С.8х1,5.01.019 ГОСТ 11371 | Шайба С.8х1,5.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 49 | Болт М8-6дх20.58.019 ГОСТ 7802 | Болт М8-6дх20.58.019 ГОСТ 7802 |
Загрузка ...
|
|
| 50 | Шайба 0.8х1,5.01.019 ГОСТ 11371 | Шайба 0.8х1,5.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 51 | Шайба 0.8х1,5.01.019 ГОСТ 11371 | Шайба 0.8х1,5.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 52 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 53 | Болт М8-6дх16.58.019 ГОСТ 7796 | Болт М8-6дх16.58.019 ГОСТ 7796 |
Загрузка ...
|
|
| 54 | Гайка М8-6Н.6.019 ГОСТ 5915 | Гайка М8-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 55 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 56 | Шайба С.8х1,5.01.019 ГОСТ 11371 | Шайба С.8х1,5.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 57 | Н-126.13.006 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
