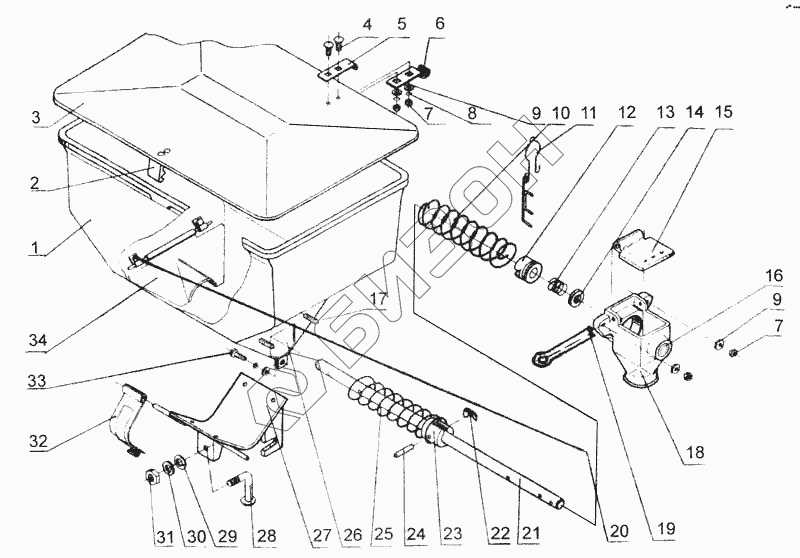

Графический каталог запасных частей к технике: Красная Звезда СУПН-8. Аппарат туковысевающий АТП-2
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | АТТ-00.120-01 | Бункер (477359201901) |
Загрузка ...
|
|
| 2 | СКПА00.017 | Защелка |
Загрузка ...
|
|
| 3 | АТТ-00.401 | Крышка |
Загрузка ...
|
|
| 4 | Болт М8-6gх20.58.019 ГОСТ 7796 | Болт М8-6gх20.58.019 ГОСТ 7796 |
Загрузка ...
|
|
| 5 | АТТ-00.415 | Угольник |
Загрузка ...
|
|
| 6 | СЗГ.00.513 | Шарнир |
Загрузка ...
|
|
| 7 | Гайка М8-6Н.6.019 ГОСТ 5915 | Гайка М8-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 8 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 9 | Шайба С.8х1,4.01.019 ГОСТ 11371 | Шайба С.8х1,4.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 10 | АТТ-00.604 | Шнек (477359204301) |
Загрузка ...
|
|
| 11 | АТТ-00.060 | Рассеиватель |
Загрузка ...
|
|
| 12 | АТТ-00.102 | Втулка |
Загрузка ...
|
|
| 13 | 552.6.057 | Пружина |
Загрузка ...
|
|
| 14 | Шайба С. 18.01.019 ГОСТ 11371 | Шайба С. 18.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 15 | АТТ-00.002 | Крышка (477359200210) |
Загрузка ...
|
|
| 16 | 45-6800054 | Втулка |
Загрузка ...
|
|
| 16 | Кольцо СП-28-17-3,5 ГОСТ 6308 | Кольцо СП-28-17-3,5 ГОСТ 6308 |
Загрузка ...
|
|
| 17 | Болт М8-6gх30.58.019 ГОСТ 7802 | Болт М8-6gх30.58.019 ГОСТ 7802 |
Загрузка ...
|
|
| 18 | АТТ-00.101-А | Воронка |
Загрузка ...
|
|
| 19 | Шплинт 5х80.019 ГОСТ 397 | Шплинт 5х80.019 ГОСТ 397 |
Загрузка ...
|
|
| 20 | АТТ-00.425 | Шарнир |
Загрузка ...
|
|
| 21 | АТТ-00.601 | Вал (477359204004) |
Загрузка ...
|
|
| 22 | АТТ-00.428 | Скоба (477359203908) |
Загрузка ...
|
|
| 23 | АТТ-00.103 | Втулка (477359201703) |
Загрузка ...
|
|
| 24 | ССГ.00.6004-01 | Штифт (478335057103) |
Загрузка ...
|
|
| 25 | АТТ-00.605 | Шнек |
Загрузка ...
|
|
| 26 | Окно | Окно |
Загрузка ...
|
|
| 27 | АТТ-00.030 | Кронштейн (477359200903) |
Загрузка ...
|
|
| 28 | А654 | Болт откидной |
Загрузка ...
|
|
| 29 | Шайба 12.65Г.019 ГОСТ 6402 | Шайба 12.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 30 | Шайба С. 12х2.01.019 ГОСТ 11371 | Шайба С. 12х2.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 31 | Гайка М12-6Н.6.019 ГОСТ 5915 | Гайка М12-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 32 | АТТ-00.050 | Поддон (477359201109) |
Загрузка ...
|
|
| 33 | Болт М8-6gх20.58.019 ГОСТ 7798 | Болт М8-6gх20.58.019 ГОСТ 7798 |
Загрузка ...
|
|
| 34 | АТТ-00.090 | Козырек |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
