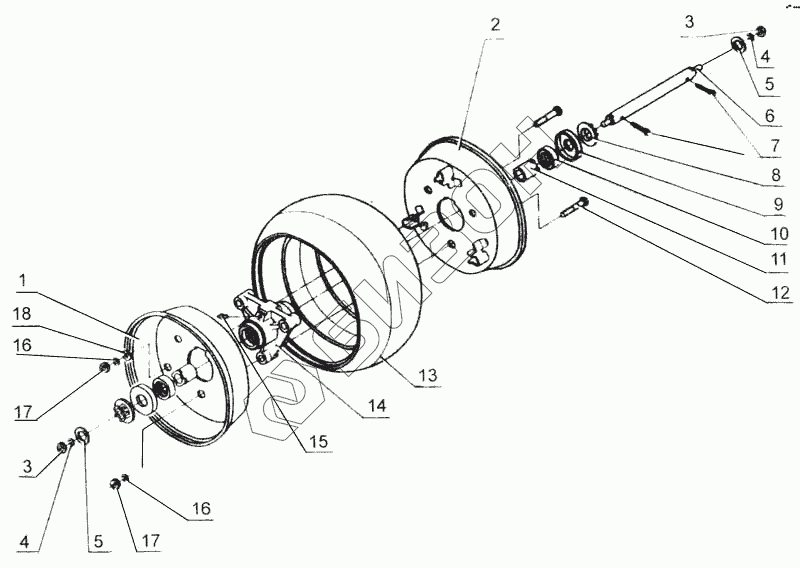

Графический каталог запасных частей к технике: Красная Звезда СУПН-8. Колесо прикатывающее Н041.09.000
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н-041.09.402 | Диск |
Загрузка ...
|
|
| 2 | Н-014.09.010-01 | Диск |
Загрузка ...
|
|
| 3 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 4 | Шайба 10.65Г 019 ГОСТ 6402 | Шайба 10.65Г 019 ГОСТ 6402 |
Загрузка ...
|
|
| 5 | Шайба С.10.01.019 ГОСТ 11371 | Шайба С.10.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 6 | Н-041.09.601 | Ось |
Загрузка ...
|
|
| 7 | Шплинт 4х32.019 ГОСТ397 | Шплинт 4х32.019 ГОСТ397 |
Загрузка ...
|
|
| 8 | Н-041.09.201 | Шайба |
Загрузка ...
|
|
| 9 | Н-041.09.405 | Колпачок |
Загрузка ...
|
|
| 10 | Манжета 1.2-18х35-1 ГОСТ 8752 | Манжета 1.2-18х35-1 ГОСТ 8752 |
Загрузка ...
|
|
| 11 | Н-126.04.004 | Втулка |
Загрузка ...
|
|
| 12 | Болт М8-6gх50.58.019 ГОСТ 7796 | Болт М8-6gх50.58.019 ГОСТ 7796 |
Загрузка ...
|
|
| 13 | Шина атмосферного давления 300х150 ТУ 38-10451 | Шина атмосферного давления 300х150 ТУ 38-10451 |
Загрузка ...
|
|
| 14 | 509.046.206 | Ступица |
Загрузка ...
|
|
| 15 | Масленка 1,2.Ц6хр ГОСТ 1985-3 | Масленка 1,2.Ц6хр ГОСТ 1985-3 |
Загрузка ...
|
|
| 16 | Шайба 10.65Г 019 ГОСТ 6402 | Шайба 10.65Г 019 ГОСТ 6402 |
Загрузка ...
|
|
| 16 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 17 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 17 | Гайка М8-6Н.6.019 ГОСТ 5915 | Гайка М8-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 18 | Шайба С.10.01.019 ГОСТ 11371 | Шайба С.10.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 18 | Шайба С.8х1,4.01.019 ГОСТ 11371 | Шайба С.8х1,4.01.019 ГОСТ 11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
