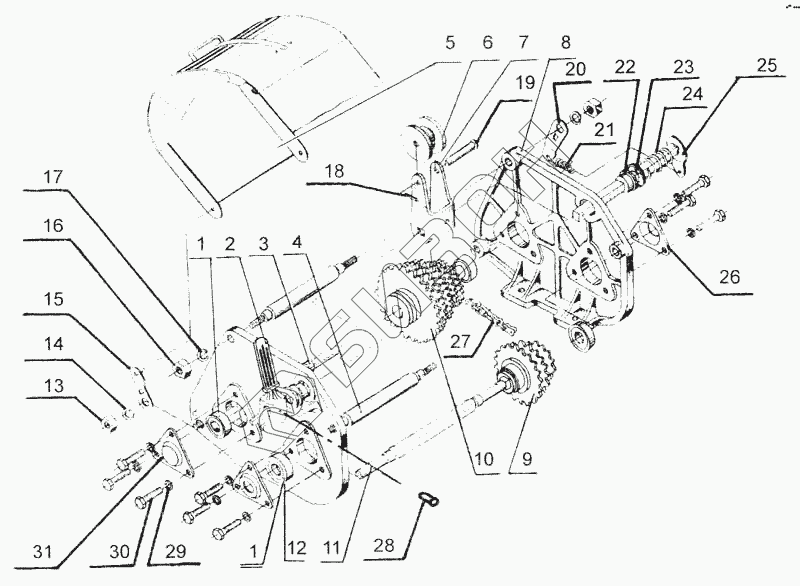

Графический каталог запасных частей к технике: Красная Звезда СУПН-8. Механизм передач СУПА 00.1120
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Подшипник 180204 ГОСТ 8882 | Подшипник 180204 ГОСТ 8882 |
Загрузка ...
|
|
| 2 | СУПА.00.2370 | Рукоятка (478311067407) |
Загрузка ...
|
|
| 3 | СУПА.00.645 | Вал |
Загрузка ...
|
|
| 4 | СУПА.00.648 | Стяжка |
Загрузка ...
|
|
| 5 | СУПА.00.500 | Крышка |
Загрузка ...
|
|
| 6 | СУПА 00.016 | Ролик |
Загрузка ...
|
|
| 7 | СОУ-00.531 | Кронштейн |
Загрузка ...
|
|
| 8 | СУПА.00.125 | Боковина |
Загрузка ...
|
|
| 9 | СУПА 00.1240 | Блок |
Загрузка ...
|
|
| 10 | СУПА 00.1230 | Блок |
Загрузка ...
|
|
| 11 | СУПА.00.646 | Вал |
Загрузка ...
|
|
| 12 | СУПА.00.126 | Боковина |
Загрузка ...
|
|
| 13 | Гайка М16-6Н.6.019 ГОСТ 5915 | Гайка М16-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 14 | Шайба 16.65Г.019 ГОСТ 6402 | Шайба 16.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 15 | СУПА.00.1140 | Фиксатор |
Загрузка ...
|
|
| 16 | Гайка М16-6Н.6.019 ГОСТ 5915 | Гайка М16-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 17 | Шайба 16.65Г.019 ГОСТ 6402 | Шайба 16.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 18 | Шплинт 3,2х25.019 ГОСТ 397 | Шплинт 3,2х25.019 ГОСТ 397 |
Загрузка ...
|
|
| 19 | СУПА.00.642 | Штырь |
Загрузка ...
|
|
| 20 | СУПА.00.4043 | Планка (478311087401) |
Загрузка ...
|
|
| 21 | 552.7.009 | Пружина |
Загрузка ...
|
|
| 22 | СУПА.00.013 | Втулка |
Загрузка ...
|
|
| 23 | С 9.401 | Шайба |
Загрузка ...
|
|
| 24 | 552.6.022 | Пружина |
Загрузка ...
|
|
| 25 | СУПА.00.1110 | Вал |
Загрузка ...
|
|
| 26 | СУПА.00.4044 | Крышка |
Загрузка ...
|
|
| 27 | С 20.30 | Цепь |
Загрузка ...
|
|
| 28 | Заклепка 4х40.01.10 ГОСТ 10299 | Заклепка 4х40.01.10 ГОСТ 10299 |
Загрузка ...
|
|
| 29 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 30 | Болт М8-6gх16.58.019 ГОСТ 7796 | Болт М8-6gх16.58.019 ГОСТ 7796 |
Загрузка ...
|
|
| 31 | СУПА.00.4044-01 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
