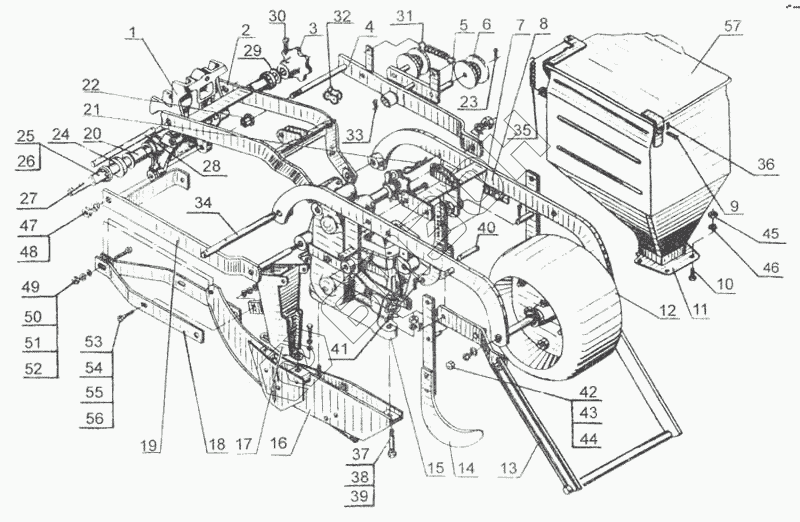

Графический каталог запасных частей к технике: Красная Звезда СУПН-8. Секция СУПА 00.170
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ССГ.00.1070 | Кронштейн |
Загрузка ...
|
|
| 2 | СУПА.00.310 | Поводок |
Загрузка ...
|
|
| 3 | Н-126.13.101 | Звездочка 31.75-7-18Ш-1Б ОСТ 23.2.45 |
Загрузка ...
|
|
| 4 | СУПА.00.2300-А | Поводок (478311070407) |
Загрузка ...
|
|
| 5 | СУПА.00.370 | Натяжник |
Загрузка ...
|
|
| 6 | СУПА 00.016 | Ролик |
Загрузка ...
|
|
| 7 | СУПА.00.380 | Кулиса |
Загрузка ...
|
|
| 8 | СУПА.00.320 | Тяга |
Загрузка ...
|
|
| 8 | СУПА.00.330 | Тяга |
Загрузка ...
|
|
| 9 | Н-126.04.607 | Штырь |
Загрузка ...
|
|
| 10 | Болт М8-6gх25.58.019 ГОСТ 7798 | Болт М8-6gх25.58.019 ГОСТ 7798 |
Загрузка ...
|
|
| 11 | Н-126.13.150 | Бункер |
Загрузка ...
|
|
| 11 | Н-126.13.160 | Бункер |
Загрузка ...
|
|
| 12 | Н-041.09.000 | Колесо |
Загрузка ...
|
|
| 13 | СУПА.00.1430 | Шлейф |
Загрузка ...
|
|
| 14 | СУПА.00.1280 | Загортач правый |
Загрузка ...
|
|
| 14 | СУПА.00.128001 | Загортач левый |
Загрузка ...
|
|
| 15 | Н-126.13.010 | Аппарат высевающий |
Загрузка ...
|
|
| 16 | Н-040.13.000-А | Полоз |
Загрузка ...
|
|
| 17 | СУПА.00.440 | Воронка |
Загрузка ...
|
|
| 18 | СУПА.00.544-01 | Тяга |
Загрузка ...
|
|
| 18 | СУПА.00.544 | Тяга |
Загрузка ...
|
|
| 19 | СУПА.00.2290 | Поводок |
Загрузка ...
|
|
| 20 | ССГ.00.011 | Втулка |
Загрузка ...
|
|
| 21 | С 54.602-02 | Шплинт пружинный |
Загрузка ...
|
|
| 22 | ССГ 00.008 | Втулка |
Загрузка ...
|
|
| 23 | Шплинт 4х22.019 ГОСТ 397 | Шплинт 4х22.019 ГОСТ 397 |
Загрузка ...
|
|
| 24 | СУПА.00.468 | Колпачок |
Загрузка ...
|
|
| 25 | Н-041.09.201 | Шайба |
Загрузка ...
|
|
| 26 | Шплинт 4х32.019 ГОСТ 397 | Шплинт 4х32.019 ГОСТ 397 |
Загрузка ...
|
|
| 27 | ССГ.00.662 | Валик |
Загрузка ...
|
|
| 28 | С48.601-04 | Ось |
Загрузка ...
|
|
| 29 | Шайба С. 18х1.01.019 ГОСТ 11371 | Шайба С. 18х1.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 30 | Шплинт 6,3х50.019 ГОСТ 397 | Шплинт 6,3х50.019 ГОСТ 397 |
Загрузка ...
|
|
| 31 | Н-126.01.601 | Пружина |
Загрузка ...
|
|
| 32 | С20.10-16 | Цепь ПРД-31,75-2300 ГОСТ 13568 |
Загрузка ...
|
|
| 33 | Шплинт 4х22.019 ГОСТ 397 | Шплинт 4х22.019 ГОСТ 397 |
Загрузка ...
|
|
| 34 | СУПА.00.618 | Ось |
Загрузка ...
|
|
| 35 | Н-126.04.606 | Пружина |
Загрузка ...
|
|
| 36 | Шплинт 2х16.019 ГОСТ 397 | Шплинт 2х16.019 ГОСТ 397 |
Загрузка ...
|
|
| 37 | Болт М10-6gх50.58.019 ГОСТ 7802 | Болт М10-6gх50.58.019 ГОСТ 7802 |
Загрузка ...
|
|
| 38 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 39 | Шайба 10.65Г.019 ГОСТ 6402 | Шайба 10.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 40 | С 4.603-01 | Штырь |
Загрузка ...
|
|
| 41 | Шплинт 3,2х18.019 ГОСТ 397 | Шплинт 3,2х18.019 ГОСТ 397 |
Загрузка ...
|
|
| 42 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 43 | Шайба10.65Г019 ГОСТ 6402 | Шайба10.65Г019 ГОСТ 6402 |
Загрузка ...
|
|
| 44 | Шайба С.10.01.019 ГОСТ 11371 | Шайба С.10.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 45 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 46 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 47 | Гайка М12-6Н.6.019 ГОСТ 5915 | Гайка М12-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 48 | Шайба 12.65Г.019 ГОСТ 6402 | Шайба 12.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 49 | Болт М10-6gх30.58.01 9 ГОСТ 7796 | Болт М10-6gх30.58.01 9 ГОСТ 7796 |
Загрузка ...
|
|
| 50 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 51 | Шайба 10.65Г.019 ГОСТ 6402 | Шайба 10.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 52 | Шайба С.10.01.019 ГОСТ 11371 | Шайба С.10.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 53 | Болт М8-6gх25.58.01 9 ГОСТ 7796 | Болт М8-6gх25.58.01 9 ГОСТ 7796 |
Загрузка ...
|
|
| 54 | Гайка М8-6Н.6.019 ГОСТ 5915 | Гайка М8-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 55 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 56 | Шайба С.8х1 ,4.01.019 ГОСТ 11371 | Шайба С.8х1 ,4.01.019 ГОСТ 11371 |
Загрузка ...
|
|
| 57 | Н-126.04.050-01 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
