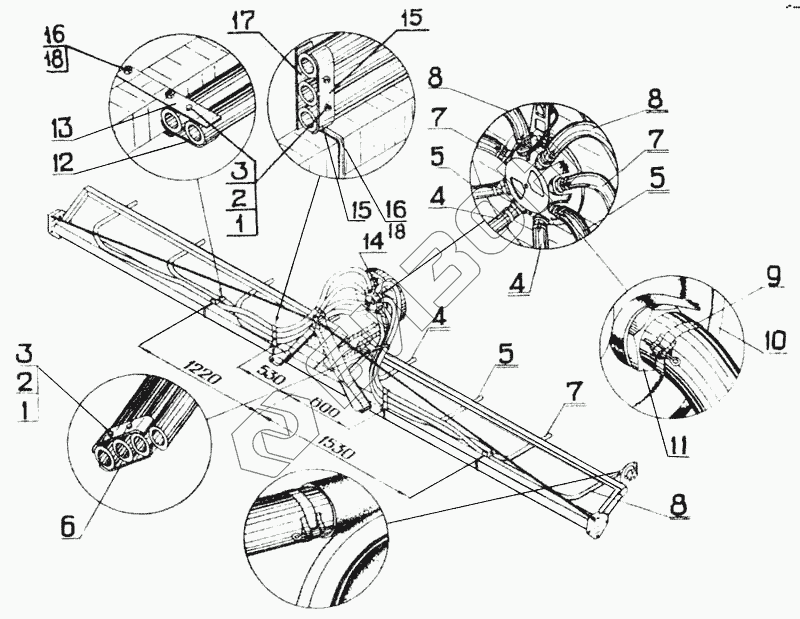

Графический каталог запасных частей к технике: Красная Звезда СУПН-8. Схема расположения воздуховодов
1
1
2
2
3
3
4
4
4
5
5
5
6
7
7
7
8
8
8
9
10
11
11
12
13
14
15
15
16
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Болт М8-6gх70.58.019 ГОСТ 7796 | Болт М8-6gх70.58.019 ГОСТ 7796 |
Загрузка ...
|
|
| 2 | Гайка М8-6Н.6.019 ГОСТ 5915 | Гайка М8-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 3 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 |
Загрузка ...
|
|
| 4 | СУПА.00.021 | Воздуховод L = 1400±20 |
Загрузка ...
|
|
| 5 | СУПА.00.021-01 | Воздуховод L = 1900±20 |
Загрузка ...
|
|
| 6 | СУПА.00.533-01 | Скоба |
Загрузка ...
|
|
| 7 | СУПА.00.021-02 | Воздуховод L = 2500±30 |
Загрузка ...
|
|
| 8 | СУПА.00.021-03 | Воздуховод L = 3700±30 |
Загрузка ...
|
|
| 9 | СУПА 00.580 | Хомут |
Загрузка ...
|
|
| 10 | СУПА.00.071 | Раструб |
Загрузка ...
|
|
| 11 | СУПА 00.047 | Пробка |
Загрузка ...
|
|
| 11 | СУПА.00.044 | Штуцер |
Загрузка ...
|
|
| 12 | СУПА.00.533-02 | Скоба |
Загрузка ...
|
|
| 13 | СУПА.00.554 | Планка |
Загрузка ...
|
|
| 14 | Тягомер мембранный показывающий ТмМП-100 ТУ 25-02-1730 | Тягомер мембранный показывающий ТмМП-100 ТУ 25-02-1730 |
Загрузка ...
|
|
| 15 | СУПА.00.533-01 | Скоба |
Загрузка ...
|
|
| 16 | 47 9191 2803 | Скоба 2М10х92х1 05/30.56.Ц9хр |
Загрузка ...
|
|
| 17 | СУПА.00.554 | Планка |
Загрузка ...
|
|
| 18 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
