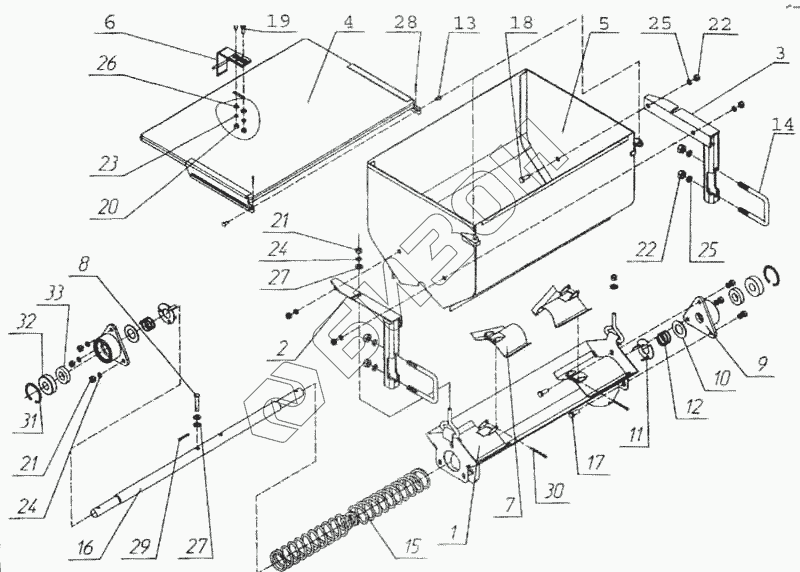

Графический каталог запасных частей к технике: Красная Звезда СУПН-8А. Аппарат туковысевающий 509.046.2240
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
24
25
25
26
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 509.046.2120 | Дно |
Загрузка ...
|
|
| 2 | 509.0462150 | Кронштейн |
Загрузка ...
|
|
| 3 | 509.046.2150-01 | Кронштейн |
Загрузка ...
|
|
| 4 | 509046.2220 | Крышка |
Загрузка ...
|
|
| 5 | 509.046.2230 | Бункер |
Загрузка ...
|
|
| 6 | 509.046.2280 | Замок |
Загрузка ...
|
|
| 7 | 509.046.2730 | Клапан |
Загрузка ...
|
|
| 8 | С 4.601-01 | Штырь |
Загрузка ...
|
|
| 9 | 509.046.108 | Корпус |
Загрузка ...
|
|
| 10 | 509.046.4119 | Шайба |
Загрузка ...
|
|
| 11 | 509.046.4186 | Шайба |
Загрузка ...
|
|
| 12 | 509 046.6038 | Пружина |
Загрузка ...
|
|
| 13 | 509.0466046 | Штырь |
Загрузка ...
|
|
| 14 | 509.046.6073 | Скоба |
Загрузка ...
|
|
| 15 | 509.046.6084 | Шнек |
Загрузка ...
|
|
| 16 | 509046.6136 | Вал |
Загрузка ...
|
|
| 17 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | Болт М8-6gх20.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | Болт М10-6gх20.58.019 ГОСТ 7796-70 | Болт М10-6gх20.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | Винт М6-6gх16 58.019 ГОСТ 17475-80 | Винт М6-6gх16 58.019 ГОСТ 17475-80 |
Загрузка ...
|
|
| 20 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 21 | Гайка М8-6Н.6 019 ГОСТ 5915-70 | Гайка М8-6Н.6 019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 22 | Гайка М10-6Н.6 019 ГОСТ 5915-70 | Гайка М10-6Н.6 019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | Шайба 6 65Г 019 ГОСТ 6402-70 | Шайба 6 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | Шайба 8 65Г 019 ГОСТ 6402-70 | Шайба 8 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 25 | Шайба 10 65Г 019 ГОСТ 6402-70 | Шайба 10 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | Шайба С6.01 10.019 ГОСТ 11371-78 | Шайба С6.01 10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 27 | Шайба С8 01.10.019 ГОСТ 11371-78 | Шайба С8 01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 28 | Шплинт 2х16.019 ГОСТ 397-70 | Шплинт 2х16.019 ГОСТ 397-70 |
Загрузка ...
|
|
| 29 | Шплинт 4х22.019 ГОСТ 397-70 | Шплинт 4х22.019 ГОСТ 397-70 |
Загрузка ...
|
|
| 30 | Шплинт 4х40.019 ГОСТ 397-70 | Шплинт 4х40.019 ГОСТ 397-70 |
Загрузка ...
|
|
| 31 | Кольцо В47 ГОСТ 13943-86 | Кольцо В47 ГОСТ 13943-86 |
Загрузка ...
|
|
| 32 | Подшипник 180204 ГОСТ 8882-75 | Подшипник 180204 ГОСТ 8882-75 |
Загрузка ...
|
|
| 33 | Манжета 1.1-20х40-3 ГОСТ 8752-79 | Манжета 1.1-20х40-3 ГОСТ 8752-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
