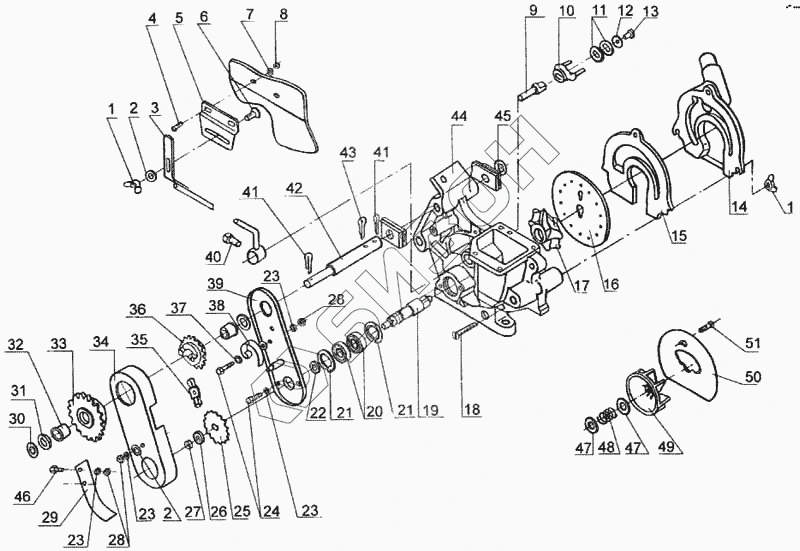

Графический каталог запасных частей к технике: Красная Звезда СУПН-8А. Аппарат высевающий СУПК 00.1020А
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
23
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Гайка М8-6Н.КЧ33-8-Ф ГОСТ 3032-76 | Гайка М8-6Н.КЧ33-8-Ф ГОСТ 3032-76 |
Загрузка ...
|
|
| 2 | Шайба 8.01.10.019 ГОСТ 6958-76 | Шайба 8.01.10.019 ГОСТ 6958-76 |
Загрузка ...
|
|
| 3 | 509.046.1180 | Рычаг |
Загрузка ...
|
|
| 4 | Винт В М6-6gх16 58.019 ГОСТ 17473-80 | Винт В М6-6gх16 58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 5 | Н-126.18.418 | Циферблат (479163329805) |
Загрузка ...
|
|
| 6 | Болт М8х25.58 019 ГОСТ 7802-81 | Болт М8х25.58 019 ГОСТ 7802-81 |
Загрузка ...
|
|
| 7 | Шайба 6 65Г 019 ГОСТ 6402-70 | Шайба 6 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | Гайка 6-6Н.6.019 ГОСТ 5915-70 | Гайка 6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | СУПК 00.675 | Ось |
Загрузка ...
|
|
| 10 | Н-126.13.030 | Вилка |
Загрузка ...
|
|
| 11 | СГЖ 433-03 | Шайба |
Загрузка ...
|
|
| 12 | Н-126.13.418 | Шайба |
Загрузка ...
|
|
| 13 | Винт В М6-6gх10.58.019 ГОСТ 17473-80 | Винт В М6-6gх10.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 14 | СУПК 00.032 | Крышка |
Загрузка ...
|
|
| 15 | СУПК 00.033 | Прокладка |
Загрузка ...
|
|
| 16 | Н 126.14425 | Диск |
Загрузка ...
|
|
| 17 | Н 126.14.180 | Ворошитель |
Загрузка ...
|
|
| 18 | СУПК 00.6029 | Винт |
Загрузка ...
|
|
| 19 | СУПК 00.6027 | Вал |
Загрузка ...
|
|
| 20 | Подшипник 180204 ГОСТ 8882-75 | Подшипник 180204 ГОСТ 8882-75 |
Загрузка ...
|
|
| 21 | Кольцо В47 ГОСТ 13943-86 | Кольцо В47 ГОСТ 13943-86 |
Загрузка ...
|
|
| 22 | Кольцо В20 ГОСТ 13942-86 | Кольцо В20 ГОСТ 13942-86 |
Загрузка ...
|
|
| 23 | Шайба 8 65Г 019 | Шайба 8 65Г 019 |
Загрузка ...
|
|
| 24 | Болт М8-6gх25.58.019 ГОСТ 7796-70 | Болт М8-6gх25.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | СУПК 00.4122 | Звездочка 12,7-15-18 |
Загрузка ...
|
|
| 26 | Н-126.13.605 | Шайба |
Загрузка ...
|
|
| 27 | С 62.601 | Гайка самостопорящаяся |
Загрузка ...
|
|
| 28 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | СУПК 00.4115 | Отражатель |
Загрузка ...
|
|
| 30 | С 80.403-03 | Шайба |
Загрузка ...
|
|
| 31 | Шайба 16.01.10.019 ГОСТ 11371-78 | Шайба 16.01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 32 | Н126.13.006 | Втулка |
Загрузка ...
|
|
| 33 | СУПК 00.2160 | Звездочка |
Загрузка ...
|
|
| 34 | СУПК 00.4062 | Крышка |
Загрузка ...
|
|
| 35 | С20.100-05 | Цепь (477310287109) |
Загрузка ...
|
|
| 36 | СУПК 00.2710 | Звездочка |
Загрузка ...
|
|
| 37 | Шайба 8х1,4.01.10.019 ГОСТ 11371-78 | Шайба 8х1,4.01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 38 | СУПК 00.2800 | Болт М8-6gх40.58.019 ГОСТ 77960-70 |
Загрузка ...
|
|
| 39 | СУПК 00.2190 | Дно |
Загрузка ...
|
|
| 40 | Винт В.М8-6g25.33Н.019 ГОСТ 1485-84 | Винт В.М8-6g25.33Н.019 ГОСТ 1485-84 |
Загрузка ...
|
|
| 41 | Шплинт 5х28.019 ГОСТ 397-79 | Шплинт 5х28.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 42 | СУПК 00.6023 | Ось |
Загрузка ...
|
|
| 43 | Шплинт 5х63.019 ГОСТ 397-79 | Шплинт 5х63.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 44 | СУПК 00.031 | Корпус |
Загрузка ...
|
|
| 45 | Шайба 20.01.10.019 ГОСТ 11371-78 | Шайба 20.01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 46 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | Болт М8-6gх20.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 47 | Н126.13.416-01 | Шайба |
Загрузка ...
|
|
| 48 | Н126.13.615 | Пружина |
Загрузка ...
|
|
| 49 | Н126.16.001 | Катушка |
Загрузка ...
|
|
| 50 | Н126.16.401 | Диск |
Загрузка ...
|
|
| 51 | Болт М6-6gх35.58 019 ГОСТ 7798-70 | Болт М6-6gх35.58 019 ГОСТ 7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
