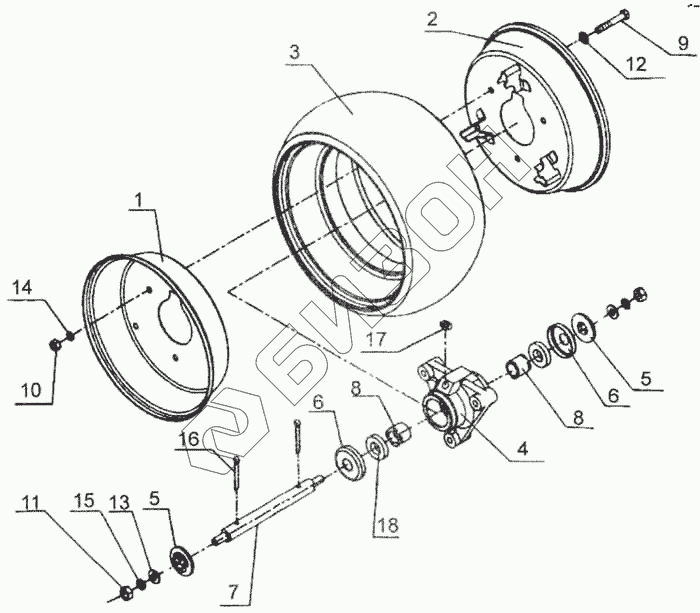

Графический каталог запасных частей к технике: Красная Звезда СУПН-8А. Колесо 509.046.210
1
2
3
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н041.09.010-02 | Диск |
Загрузка ...
|
|
| 2 | Н041.09.401-01 | Диск |
Загрузка ...
|
|
| 3 | Шина атмосферного давления 300х150 ТУ 38-10451-81 | Шина атмосферного давления 300х150 ТУ 38-10451-81 |
Загрузка ...
|
|
| 4 | 509.046.206 | Ступица |
Загрузка ...
|
|
| 5 | Н-041.09.201 | Шайба |
Загрузка ...
|
|
| 6 | Н-041.09.405 | Колпачок |
Загрузка ...
|
|
| 7 | 509.046632 | Ось |
Загрузка ...
|
|
| 8 | Н041.19.001 | Втулка |
Загрузка ...
|
|
| 9 | Болт М8g-6х50.58.019 ГОСТ 7796-70 | Болт М8g-6х50.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 10 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 12 | Шайба С8х1,4.01.10.019 ГОСТ 11371-78 | Шайба С8х1,4.01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 13 | Шайба С10 .01.10.019 ГОСТ 11371-78 | Шайба С10 .01.10.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 14 | Шайба 8 65Г019 ГОСТ 6402-70 | Шайба 8 65Г019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Шайба 10 65Г019 ГОСТ 6402-70 | Шайба 10 65Г019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | Шплинт 4х32.019 ГОСТ 397-79 | Шплинт 4х32.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 17 | Масленка 1.2 Ц6хр ГОСТ 19853-74 | Масленка 1.2 Ц6хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 18 | Манжета 1.2-18х35-1 ГОСТ 8752-79/ОСТ 38.05146-78 | Манжета 1.2-18х35-1 ГОСТ 8752-79/ОСТ 38.05146-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
