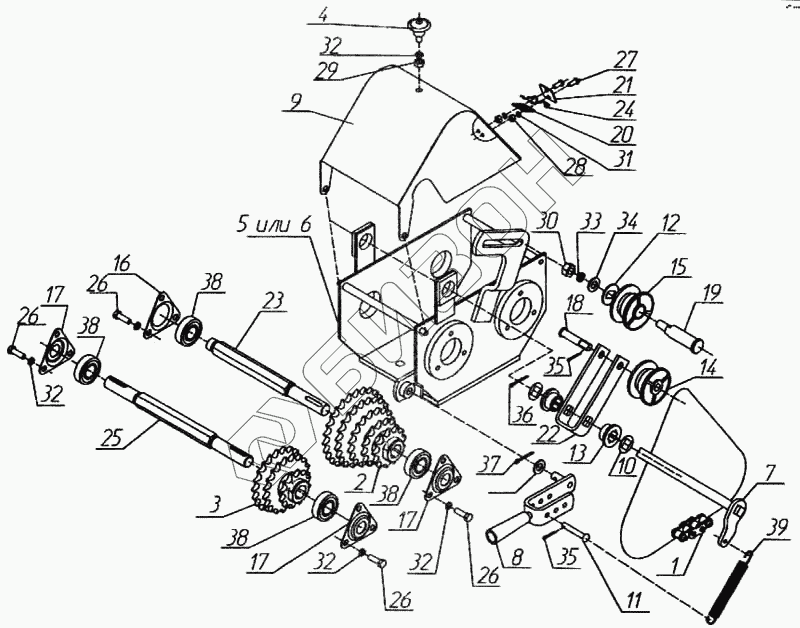

Графический каталог запасных частей к технике: Красная Звезда СУПН-8А. Механизм передач 509.046.1720
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
26
26
26
27
28
29
30
31
32
32
32
32
33
34
35
35
36
37
38
38
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | С 20 30 | Цепь |
Загрузка ...
|
|
| 2 | СУПА 00.1230 | Блок |
Загрузка ...
|
|
| 3 | СУПА 00.1240 | Блок |
Загрузка ...
|
|
| 4 | Н126.17.030-02 | Ручка |
Загрузка ...
|
|
| 5 | 509.046.1630 | Корпус |
Загрузка ...
|
|
| 6 | 509.046.1630-01 | Корпус |
Загрузка ...
|
|
| 7 | 509.046.2330 | Вал |
Загрузка ...
|
|
| 8 | 509.046.2340 | Рычаг |
Загрузка ...
|
|
| 9 | 509.046.2390 | Крышка |
Загрузка ...
|
|
| 10 | С 9401 | Шайба |
Загрузка ...
|
|
| 11 | С 32.601-06 | Штырь |
Загрузка ...
|
|
| 12 | СГЖ-433 | Шайба |
Загрузка ...
|
|
| 13 | СУПА.00.013 | Втулка |
Загрузка ...
|
|
| 14 | СУПА 00.016 | Ролик |
Загрузка ...
|
|
| 15 | СУПА.00.016-01 | Ролик |
Загрузка ...
|
|
| 16 | СУПА.00.4044-01 | Крышка |
Загрузка ...
|
|
| 17 | СУПА.00.4044-02 | Крышка |
Загрузка ...
|
|
| 18 | СУПА.00.642 | Штырь |
Загрузка ...
|
|
| 19 | СУПА 00.668 | Ось |
Загрузка ...
|
|
| 20 | 509.046.4161 | Накладка |
Загрузка ...
|
|
| 21 | 509.046.4163 | Накладка |
Загрузка ...
|
|
| 22 | 5090465011 | Кронштейн |
Загрузка ...
|
|
| 23 | 509.046.6001-01 | Вал |
Загрузка ...
|
|
| 24 | 509.046.6059 | Защелка |
Загрузка ...
|
|
| 25 | 509.046.6068 | Вал |
Загрузка ...
|
|
| 26 | Болт М8-6gх16.58.019 ГОСТ 7796 70 | Болт М8-6gх16.58.019 ГОСТ 7796 70 |
Загрузка ...
|
|
| 27 | ВИНТ М5-6gх12.58.019 ГОСТ 17473-80 | ВИНТ М5-6gх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 28 | Гайка М5-6Н.6.019 ГОСТ 5915-70 | Гайка М5-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | Гайка М8-6Н 6.019 ГОСТ 5915-70 | Гайка М8-6Н 6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 30 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 31 | Шайба 5 65Г 019 ГОСТ 6402-70 | Шайба 5 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | Шайба 8 65Г 019 ГОСТ 6402-70 | Шайба 8 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | Шайба 12 65Г 019 ГОСТ 6402-70 | Шайба 12 65Г 019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | Шайба С12.01.10 019 ГОСТ 11371-78 | Шайба С12.01.10 019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 35 | Шплинт 3,2х20019 ГОСТ 397-79 | Шплинт 3,2х20019 ГОСТ 397-79 |
Загрузка ...
|
|
| 36 | Шплинт 4х22.019 ГОСТ 397-79 | Шплинт 4х22.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 37 | Шплинт 5х28 019 ГОСТ 397-79 | Шплинт 5х28 019 ГОСТ 397-79 |
Загрузка ...
|
|
| 38 | Подшипник 180204 ГОСТ 8882-75 | Подшипник 180204 ГОСТ 8882-75 |
Загрузка ...
|
|
| 39 | 552.7.009 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
