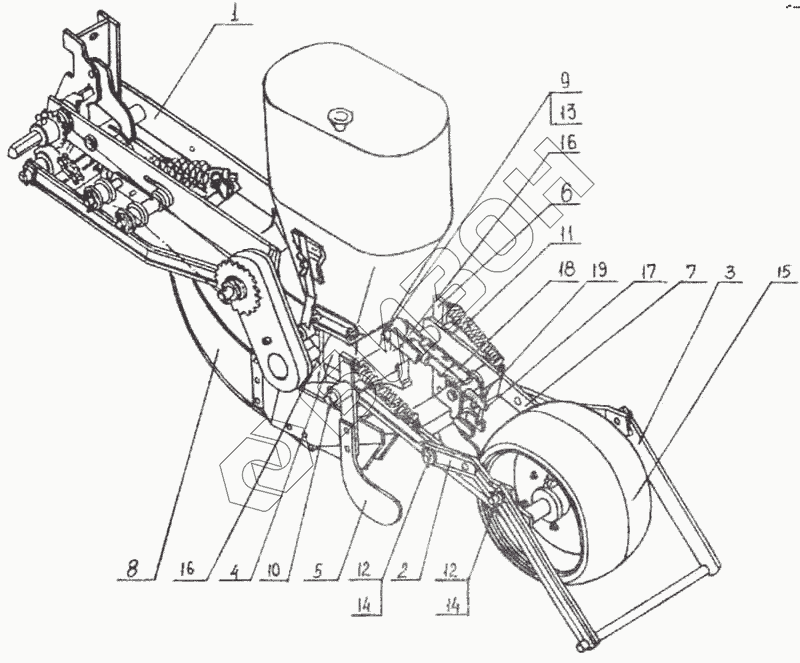

Графический каталог запасных частей к технике: Красная Звезда СУПН-8А. Секция СУПА 00.2420А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 Поводковая группа секции Поводковая группа секции
Загрузка ...
2 СУПА 00.1410 Тяга
Загрузка ...
3 СУПА.00.1430 Шлейф
Загрузка ...
4 СУПК 00.1020 Аппарат высевающий
Загрузка ...
5 СУПК 00.1090 Загортач
Загрузка ...
6 СУПК 00.1090-01 Загортач
Загрузка ...
7 СУПК 00.1100 Поводок
Загрузка ...
8 СУПК 00.1390 Сошник
Загрузка ...
9 С 4.603-01 Штырь
Загрузка ...
10 СУПК 00 687 Ось
Загрузка ...
11 552.7.005 Пружина
Загрузка ...
12 Шайба 12х2.01.10.019 ГОСТ 11371-87 Шайба 12х2.01.10.019 ГОСТ 11371-87
Загрузка ...
13 Шплинт 3,2х18.019 ГОСТ 397-79 Шплинт 3,2х18.019 ГОСТ 397-79
Загрузка ...
14 Шплинт 4х22.019 ГОСТ 397-79 Шплинт 4х22.019 ГОСТ 397-79
Загрузка ...
15 509.046.210 Колесо
Загрузка ...
16 СУПК 00.4006 Прокладка
Загрузка ...
17 509.046.1170 Бункер
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
